6.6

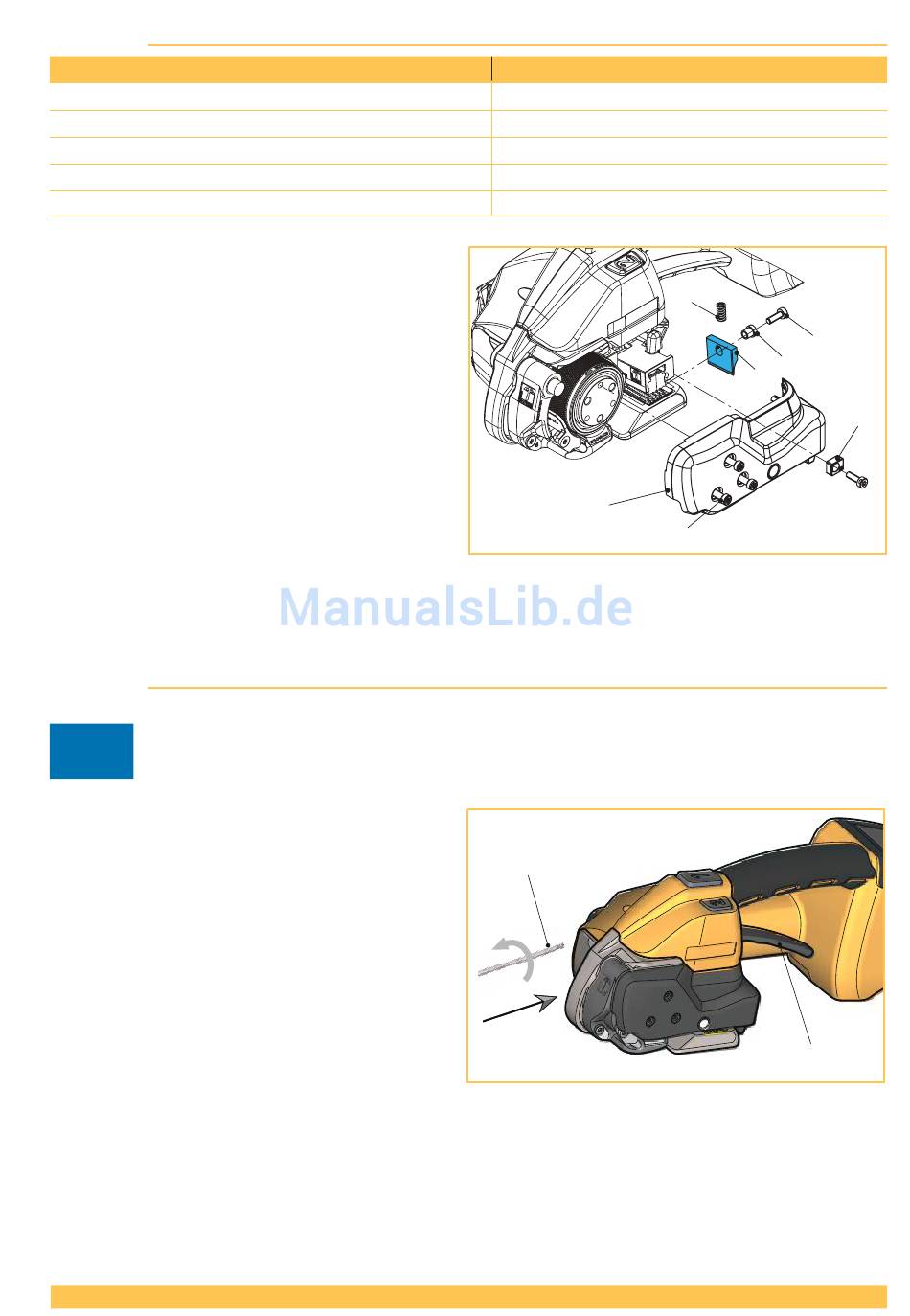

Messer ersetzen

Erforderliche Teile
STB 71 / STB 73: Messer (1) (Verschleissteil)
STB 75: Messer (1) (Verschleissteil)
Zylinderschraube Torx, M4 (3)
Zylinderschraube Torx, M4x12 (5)
Bundbüchse (6)
Ausbau
► Akku aus Gerät ziehen.
► Vier Zylinderschrauben Torx (3) lösen,
Bandführung hinten (4) und Seitendeckel (2)
entfernen.
► Zylinderschraube Torx (5) lösen, Messer (1)
mit Bundbüchse (6) entfernen und ersetzen.
Einbau
► Der Einbau erfolgt in umgekehrter Reihenfol-
ge.
► Vor dem Einbau des Messers (1) prüfen, ob
die Druckfeder oberhalb des Messers (7)
eingesetzt ist.
► Zylinderschraube (5) mit Loctite 222 sichern.
6.7 Geräte-Reset
!
ACHTUNG
Der Geräte-Reset darf nur bei einer Blockade des Wippenhebels durchgeführt werden.
Niemals den Wippenhebel mit Gewalt ziehen!
► Beiliegenden 3 mm Inbusschlüssel (1) gerade
durch die Bohrung in der Grundplatte auf die
darunterliegende Zylinderschraube aufsetzen
(siehe Pfeil).
► Im Gegenuhrzeigersinn zehn volle Um-
drehungen ausführen. Dazu ist ein wenig
Kraftaufwand erforderlich.
► Wippenhebel (2) ziehen.
– Der Schweissmechanismus muss jetzt
hoch schwenken.
Konnte der Geräte-Reset nicht erfolgreich durch-
geführt werden, bitte Servicestelle kontaktieren!
V 03.17
Bestellnummer
1821.209.036
1821.209.040
1821.027.063
1913.904.125
1832.022.038
1
STRAPEX STB 71/73/75
7
1
2
3
DEUTSCH
5
6
4
STB 75
2
25 von 28
