3.2

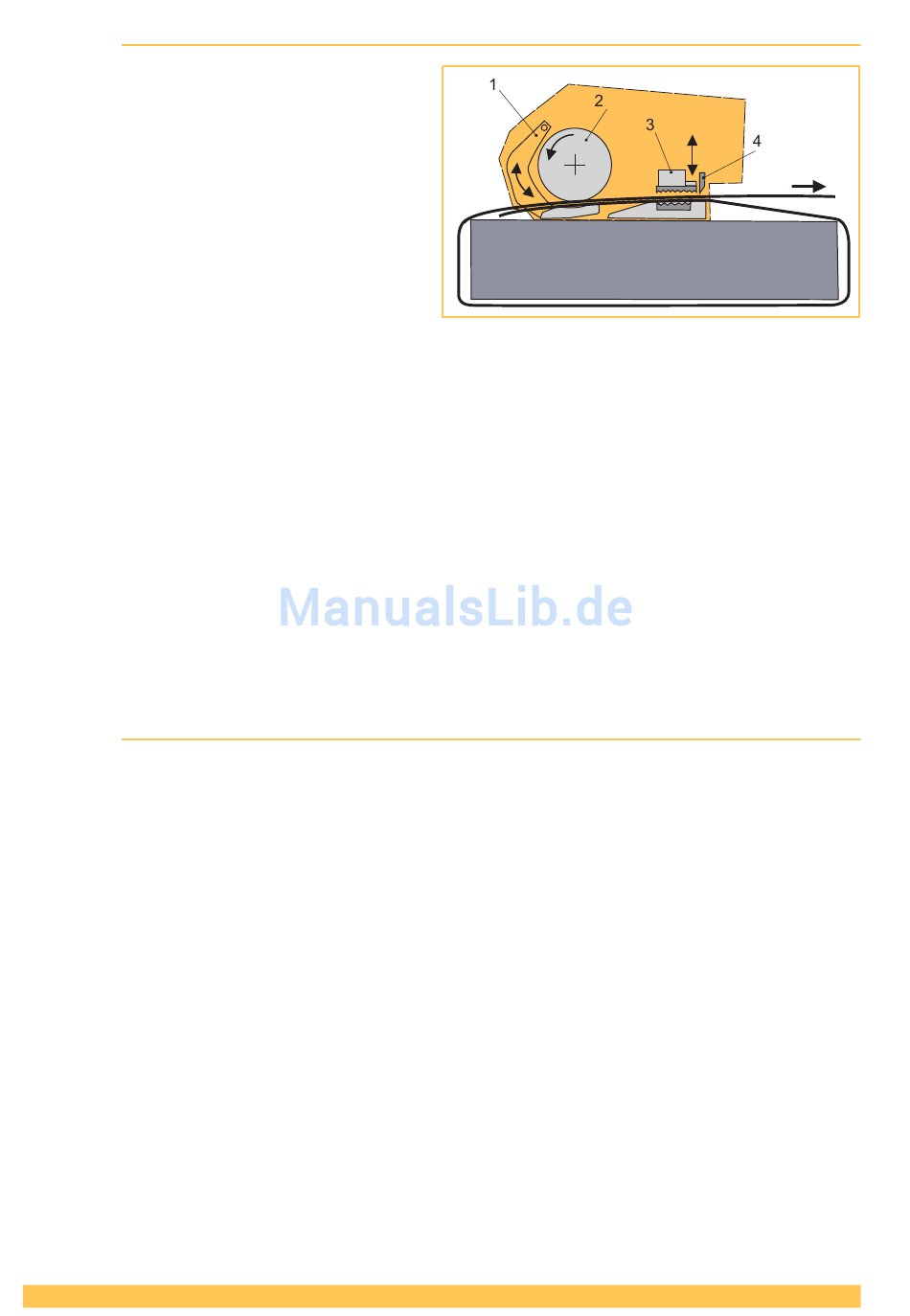

Funktionsprinzip

Mit dem Wippenhebel wird die Spannvorrich-
tung zum Einlegen der Bänder geöffnet.
Die Bänder werden zwischen der Zahnplat-
te an der Wippe (1) und dem Spannrad (2)
geklemmt.
Über das sich im Gegenuhrzeigersinn drehen-
de Spannrad (2) wird das Band gespannt.
In der Schweissvorrichtung (3) werden die
Bänder im Reibschweissverfahren ver-
schweisst.
Mit dem Abschneidmesser (4) wird das obere
Band abgeschnitten.
Drei Betriebsarten wählbar:
(Kap. 4.2)
Zwei Spannbereiche sind wählbar:
(Kap. 4.3/4.4)
Die Schweisszeit ist einstellbar.
(Kap. 4.5)
Die Geräte können mit verschiedenen Band-
breiten betrieben werden (Kap. 7):
3.3

Lieferumfang

Zu Umreifungsgerät STB 71 / STB 73:
oder zu Version USA:
oder zu Version Japan:
oder zu Version Australien:
Werkzeug-Set bestehend aus:
10 von 28
DEUTSCH
Halbautomatisch (Standard/Werkseinstellung)
Vollautomatisch
Manuell
Standardspannung für PET Bänder
Softspannung für PP Bänder (Verlangsamtes
Anlaufen des Spannrades. Verhindert über-
mässige Geräte-Verschmutzung)
STB 71: 9–10 mm, 12–13 mm
STB 73: 12–13 mm, 15–16 mm
STB 75: 15–16 mm, 18–19 mm
Akku 18 V/2.0 Ah Li-Ion
Ladegerät GAL 1880 CV EU
Akku 18 V/2.0 Ah (US) BAT612 Artikel-Nr. 2187.012
Ladegerät (US) BC1880
Ladegerät GAL 1880 CV (JP) Artikel-Nr. 2188.022
Ladegerät GAL 1880 CV (AUS)Artikel-Nr. 2188.023
Stahldrahtbürste
Schraubenzieher Torx T20
6-kt Winkelschlüssel
STRAPEX STB 71/73/75
Artikel-Nr. 2187.011
Artikel-Nr. 2188.020
Artikel-Nr. 2188.021
Artikel-Nr. 1821.901.004
Artikel-Nr. 1821.901.010
Artikel-Nr. 1821.901.007
V 03.17
