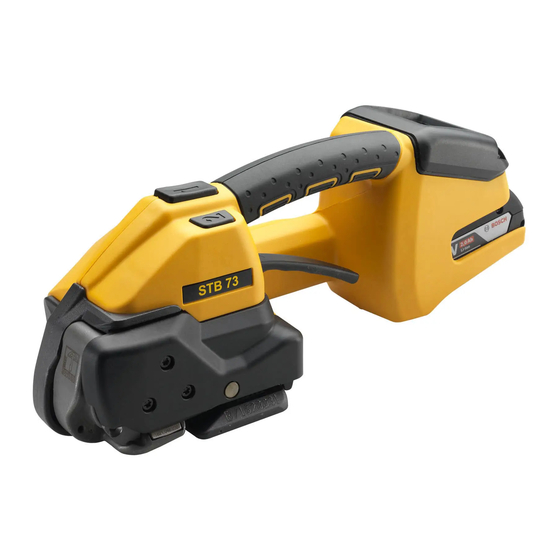

- Seite 1 Deutsch Betriebsanleitung STB 71 STB 73 STB 75 Akku-Handgerät zum Umreifen mit Kunststoffband Patent angemeldet www.strapex-stb.com V 03.17...
- Seite 2 Vor dem Gebrauch des Gerätes die Betriebsanleitung aufmerksam lesen. Diese Betriebsanleitung ist ein Bestandteil des Produkts, deshalb für einen späteren Gebrauch oder Nachbesitzer aufbewahren. Gültigkeit: ● STB 71 ab Serien-Nr. A/17020001 ● STB 73 ab Serien-Nr. B/17020001 ● STB 75 ab Serien-Nr. C/17020001...
-
Seite 3: Inhaltsverzeichnis
Tastensperre ein- und ausschalten Favorit wählen Schlafmodus Bedienung Umreifen Verschlusskontrolle Bandbreiten einstellen Wartung und Instandsetzung Wartungstabelle Gerät reinigen Gerät nachschmieren Spannrad reinigen/ersetzen Zahnplatte reinigen/ersetzen Messer ersetzen Geräte-Reset Beheben von Störungen Technische Daten EG-Konformitätserklärung (Kopie) V 03.17 3 von 28 STRAPEX STB 71/73/75 DEUTSCH... -
Seite 4: Allgemeines
Richtlinie 2012/19/EU vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte (WEEE II). Für die Entsorgung sind die gültigen gesetzlichen Vorschriften zu berücksichtigen. ► Ladegerät und Akkus sollen einer umweltgerechten Wiederverwertung zugeführt werden. ► Hinweise, Warnungen und Instruktionen des Batterie Herstellers beachten. 4 von 28 V 03.17 DEUTSCH STRAPEX STB 71/73/75... -
Seite 5: Sicherheit
● Um die Bandspannung zu lösen (vor Verschweissung), Wippenhebel betätigen. In Betriebsart AUTO kann auch die Spann- oder Schweisstaste nochmals gedrückt wer- den. ● Nach Verschweissung, Band mit Werkzeug (Bandschere) trennen. V 03.17 5 von 28 STRAPEX STB 71/73/75 DEUTSCH... - Seite 6 Schäden am Gerät vermeiden: Wasserschäden Gerät nicht mit Wasser oder Wasserdampf reinigen. Gerät bei Anwendung im Freien vor Regen schützen. Nur Original-Ersatzteile verwenden Die Verwendung von anderen Ersatzteilen schliesst Garantieleistungen und Haftpflicht aus. 6 von 28 V 03.17 DEUTSCH STRAPEX STB 71/73/75...
-
Seite 7: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. V 03.17 7 von 28 STRAPEX STB 71/73/75 DEUTSCH... - Seite 8 Hautreizungen oder Verbrennungen führen. 2.4.6 Service a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Origi- nal-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. 8 von 28 V 03.17 DEUTSCH STRAPEX STB 71/73/75...
-
Seite 9: Beschreibung
Spanntaste Schweisstaste Traggriff Wippenhebel Bedienpanel Entriegelungstaste Akku Akku Typenbezeichnung Bandführungsanzeige 10 Seriennummer (XJJMMYYYY) X A=STB 71, B=STB 73, C=STB 75 JJ Baujahr MM Monat YYYY fortlaufende Nummer 11 Schweissvorrichtung 12 Spannvorrichtung Bedienpanel Tastenfeld „Favorit“ Tastenfeld „Schweisszeit“ Tastenfeld „Betriebsart“ Tastenfeld „Plus & Tastensperre“... -
Seite 10: Funktionsprinzip
(Kap. 7): ● STB 73: 12–13 mm, 15–16 mm ● STB 75: 15–16 mm, 18–19 mm Lieferumfang Zu Umreifungsgerät STB 71 / STB 73: ● Akku 18 V/2.0 Ah Li-Ion Artikel-Nr. 2187.011 ● Ladegerät GAL 1880 CV EU Artikel-Nr. -
Seite 11: Zubehör
Werkzeug-Set bestehend aus: ● Stahldrahtbürste Artikel-Nr. 1821.901.004 ● Schraubenzieher Torx T20 Artikel-Nr. 1821.901.010 ● 6-kt Winkelschlüssel Artikel-Nr. 1821.901.007 Zubehör ● Schutzplatten-Set Artikel-Nr. 2189.010 ● Schutzabdeckungs-Set Artikel-Nr. 2189.011 ● Aufhängebügel-Set Artikel-Nr. 2189.012 V 03.17 11 von 28 STRAPEX STB 71/73/75 DEUTSCH... -
Seite 12: Betriebsvorbereitungen Und Einstellungen
Ladezustand wird in % und einem Laufbalken (1) angezeigt – unter 10%: minimale Ladung (Akku muss geladen werden) – die Hinweissymbole (2) erscheinen nur, wenn ein entsprechender Umstand anliegt (Kap. 6.8). 12 von 28 V 03.17 DEUTSCH STRAPEX STB 71/73/75... -
Seite 13: Betriebsart Einstellen
Bandspannung erreicht ist. Anschliessend muss die Schweiss- taste (Kap. 3.1) gedrückt werden, damit die Bänder verschweisst werden und das obere Band abgeschnitten wird. Empfohlen für unterschiedliche (weiche, harte) Packgüter. V 03.17 13 von 28 STRAPEX STB 71/73/75 DEUTSCH... -
Seite 14: Spannkraft Einstellen
STB 75: Standard 1300 1700 2100 2500 2900 3300 3700 4100 4500 lbf* 1000 Soft 1000 1150 1300 1450 1600 (Werte gerundet) * N = Newton, lbf = pound-force per square inch 14 von 28 V 03.17 DEUTSCH STRAPEX STB 71/73/75... -
Seite 15: Softspannung Einstellen
Position und wird offen dargestellt. Der Favortiten-Modus (Kap. 4.7) kann trotz aktivierter Tastensperre eingeschaltet werden. Ist ein Verstellen der Einstellungen unerwünscht, so ist die Favoritenebene identisch wie die normale Ebene einzustellen. V 03.17 15 von 28 STRAPEX STB 71/73/75 DEUTSCH... -
Seite 16: Favorit Wählen
► Bedienpanel drücken, der Energie-Sparmodus ist wieder ausgeschaltet. Nach ca. fünf Minuten ohne Geräte-Bedienung wechselt das Gerät in den Schlafmodus. – Das Bedienpanel ist ausgeschaltet (schwarz). ► Durch Betätigung des Wippenhebels wird der Schlafmodus wieder ausgeschaltet. 16 von 28 V 03.17 DEUTSCH STRAPEX STB 71/73/75... -
Seite 17: Bedienung
Falls das Band nicht vollständig einge- legt ist, zeigt die Bandführungsanzei- ge (Kap. 3.1/Pos. 9) ein rotes Feld. Band vollständig einlegen. Die Bandführungsanzeige erscheint schwarz. ► Vor dem Spannen Hand von den Bändern entfernen! V 03.17 17 von 28 STRAPEX STB 71/73/75 DEUTSCH... - Seite 18 (1.) Danach beginnt die Abkühlzeit (2.). Am Ende der Abkühlzeit ertönt ein akustisches Signal und das Bedienpanel leuchtet für eine Sekunde grün auf. ● Verschweissen ohne Bandspannung: Spanntaste kurz drücken, dann Schweisstaste (Kap. 3.1, Pos. 2) drücken. 18 von 28 V 03.17 DEUTSCH STRAPEX STB 71/73/75...
-
Seite 19: Verschlusskontrolle
Bei schlecht geschweisstem Band: ► Einstellung der Schweisszeit überprüfen (Kap.4.5). ► Umreifungen nochmals ausführen. ► Bandqualität prüfen (Kap. 7). ► Falls keine gute Verschweissung erreicht wird muss das Gerät von einer Servicestelle überprüft werden. V 03.17 19 von 28 STRAPEX STB 71/73/75 DEUTSCH... -
Seite 20: Bandbreiten Einstellen
● STB 73: 12–13 mm, 15–16 mm ● STB 75: 15–16 mm, 18–19 mm STB 75 5.3.1 STB 71: Umbau von 9 mm auf 13 mm Erforderliche Teile Bestellnummer Bandführung vorne 13 mm (3) 1832.031.051 Bandführung hinten 13 mm (8) 1832.041.019... -
Seite 21: Stb 73: Umbau Von 13 Mm Auf 16 Mm
► Bandführung vorne 13 mm (3) montieren (Senkschraube mit Loctite 222 sichern). ► Bandführung hinten 13 mm (9) montieren (Zylinderschraube mit Loctite 222 sichern). ► Seitendeckel (5) montieren (Zylinderschrauben mit Loctite 222 sichern). Bandführung hinten 13 mm (8) montieren. V 03.17 21 von 28 STRAPEX STB 71/73/75 DEUTSCH... - Seite 22 ► Bandführung vorne 16 mm (3) montieren (Senkschraube mit Loctite 222 sichern). ► Bandführung hinten 16 mm (9) montieren (Zylinderschraube mit Loctite 222 sichern). ► Seitendeckel (5) montieren (Zylinderschrauben mit Loctite 222 sichern). Bandführung hinten 16 mm (8) montieren. 22 von 28 V 03.17 DEUTSCH STRAPEX STB 71/73/75...
-
Seite 23: Wartung Und Instandsetzung
Spray in das Schmierloch sprühen. Senk- schraube (1) wieder montieren. ► Seitendeckel (4) wieder montieren. STB 75 Spannrad reinigen/ersetzen Erforderliche Teile Bestellnummer STB 71 / STB 73: Spannrad (1) (Verschleissteil) 1821.047.033 STB 75: Spannrad (1) (Verschleissteil) 1821.047.036 Radial-Rillenkugellager, Ø35/47x7 (2) 1930.180.356 Zylinderschrauben Torx, M4 (4) 1821.027.063... -
Seite 24: Zahnplatte Reinigen/Ersetzen
► Der Einbau erfolgt in umgekehrter Reihenfolge. Laufrichtung des Spannrades beachten, siehe Pfeil. ► Innen-Verzahnung des Spannrades leicht mit Klüberfett GBU Y 131 (Microlube) einfetten. Zahnplatte reinigen/ersetzen Erforderliche Teile Bestellnummer STB 71 / STB 73: Zahnplatte (2) (Verschleissteil) 1821.048.026 STB 75: Zahnplatte (2) (Verschleissteil) 1821.048.030 Flachkopfschraube Torx (1) 1832.039.285 Drahtbürste (3) -
Seite 25: Messer Ersetzen
Messer ersetzen Erforderliche Teile Bestellnummer STB 71 / STB 73: Messer (1) (Verschleissteil) 1821.209.036 STB 75: Messer (1) (Verschleissteil) 1821.209.040 Zylinderschraube Torx, M4 (3) 1821.027.063 Zylinderschraube Torx, M4x12 (5) 1913.904.125 Bundbüchse (6) 1832.022.038 Ausbau ► Akku aus Gerät ziehen. ► Vier Zylinderschrauben Torx (3) lösen, Bandführung hinten (4) und Seitendeckel (2) -
Seite 26: Beheben Von Störungen
(mittel) ● Leistungsbegrenzung oder Symbole & time out. Falls der Fehler durch oben erwähnte Massnahmen nicht behoben werden kann lokale Servicestelle kontaktieren! Bei weiteren hier nicht beschriebenen Fehlern/Fehlernummern lokale Servicestelle kontaktieren! 26 von 28 V 03.17 DEUTSCH STRAPEX STB 71/73/75... -
Seite 27: Technische Daten
Packgut und Packgut und Packgut Akku 18 V/2.0 Ah, Li-Ion 18 V/2.0 Ah, Li-Ion 18 V/4.0 Ah, Li-Ion BOSCH BOSCH BOSCH * siehe Kap. 2.3, Schwingungsbelastung Fortsetzung siehe nächste Seite V 03.17 27 von 28 STRAPEX STB 71/73/75 DEUTSCH... -
Seite 28: Eg-Konformitätserklärung (Kopie)
12100:2011; EN 349:2008; EN 61000-6-1; EN 61000-6-3 EG-Baumusterprüfbescheinigung: Nr. M8A 17 03 28456 006 Zertifizierungstelle: TÜV SÜD Product Service GmbH Typenbezeichnungen: STB 71, STB 73, STB 75 Ab Maschinen-Nr. / Baujahr: A/17020001, B/17020001, C/17020001 / 2017 CH-8953 Dietikon, 14.02.2017 Orgapack Orgapack...
