EINBAU-, BETRIEBS- UND WARTUNGSHANDBUCH

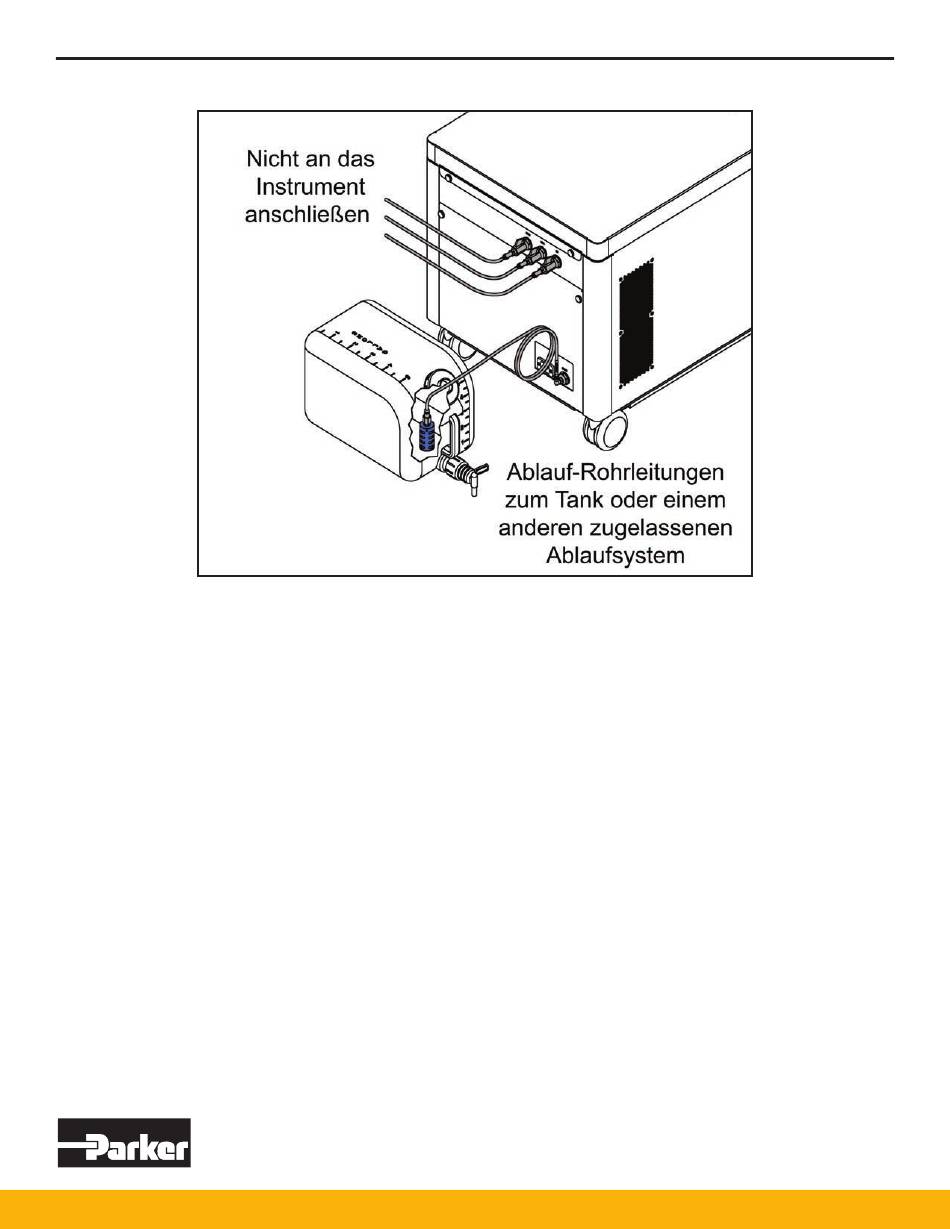

Abbildung 12
4.5.2 Einbau der separat bestellbaren Abluftöffnung
Parker Hannifin bietet für die Abführung der Generatorabwärme ein Abluft-Kit (Teil #B06-0394) an.
Montage:
1. Drehen Sie die sechs Kopfschrauben mit dem 5/32-Zoll-Innensechskantschlüssel in die
Gewindelöcher um die Entlüftungsöffnung des Generators. Die Schrauben stehen etwas über
die Oberfläche des Blechs.
2. Installieren Sie die Entlüftungsöffnung, indem Sie sie über die Schrauben und dann nach unten
schieben, bis sie fest sitzt.
3. Befestigen Sie den Kanal mit den beiliegenden Schellen. Zum gewünschten Abluftort verlegen.
Bei Kanallängen über 15 Fuß ist die Verwendung des Zusatzlüfters für Entlüftung (Teile-Nr. B06-0398)
mit der Abluftkanalverlängerung (Teile-Nr. B04-0693) erforderlich.
Die Abbildungen 13 und 14 zeigen den Einbau des Abluft-Kits sowie die Montage des Zusatzlüfters für
die Entlüftung und die Kanalverlängerung.
14
ALIGN™ MULTI-GAS-GENERATOR
