Säuleneinheit:
Die Säuleneinheit ist von einer fixierten Säule gebildet, die nach hinten geneigt
werden kann und die Teile trägt, die für die Demontage des Reifens von der Radfelge
und zur folgenden Montage eines neuen Reifens erforderlich sind.
der Schwenkarm (3-H) , der zur Positionierung des Kopfes dient
-
manuelles Bedienungsrädchen (3-M) für das Einstellen der horizontalen Lage des
-
Armes
Blockierungshebel (3-L) für die Regulierung der vertikalen Lage der Welle
-
Kopf (3-I) für die Demontage (Montage) des Reifens von der Radfelge, mit Hilfe
-
des Kopfhebers (siehe das zusätzliche Zubehör)
Gleitrolle (3-N), eingesetzt in den Kopfzapfen, die die Beschädigung der Radfelge
oder der Reifenwulst verhindert.
Selbstzentrierende Spannzangen:
Die Spannzange ist eine Einrichtung, die zur Sicherung und Drehung der Radfelge
dient. Sie wird pneumatisch, von zwei selbstzentrierenden Zylindern angetrieben, die
aus:
4 verschiebbaren Leitungselementen (4-P) mit 4 Blockierkeilen (4-O) für innere
-
und äußere Sicherung der Radfelge.
Einer selbstzentrierenden Platte (4-Q) für die Umdrehung der Radfelge in beiden
-
Richtungen ohne die Entblockierung besteht.
Vorbereitung:
Entlüften Sie vollständig den Reifen.
-
Beseitigen die Gewichte, damit Sie die mögliche durch ihre Anwesenheit
-
verursachte Gefahr verhindern.

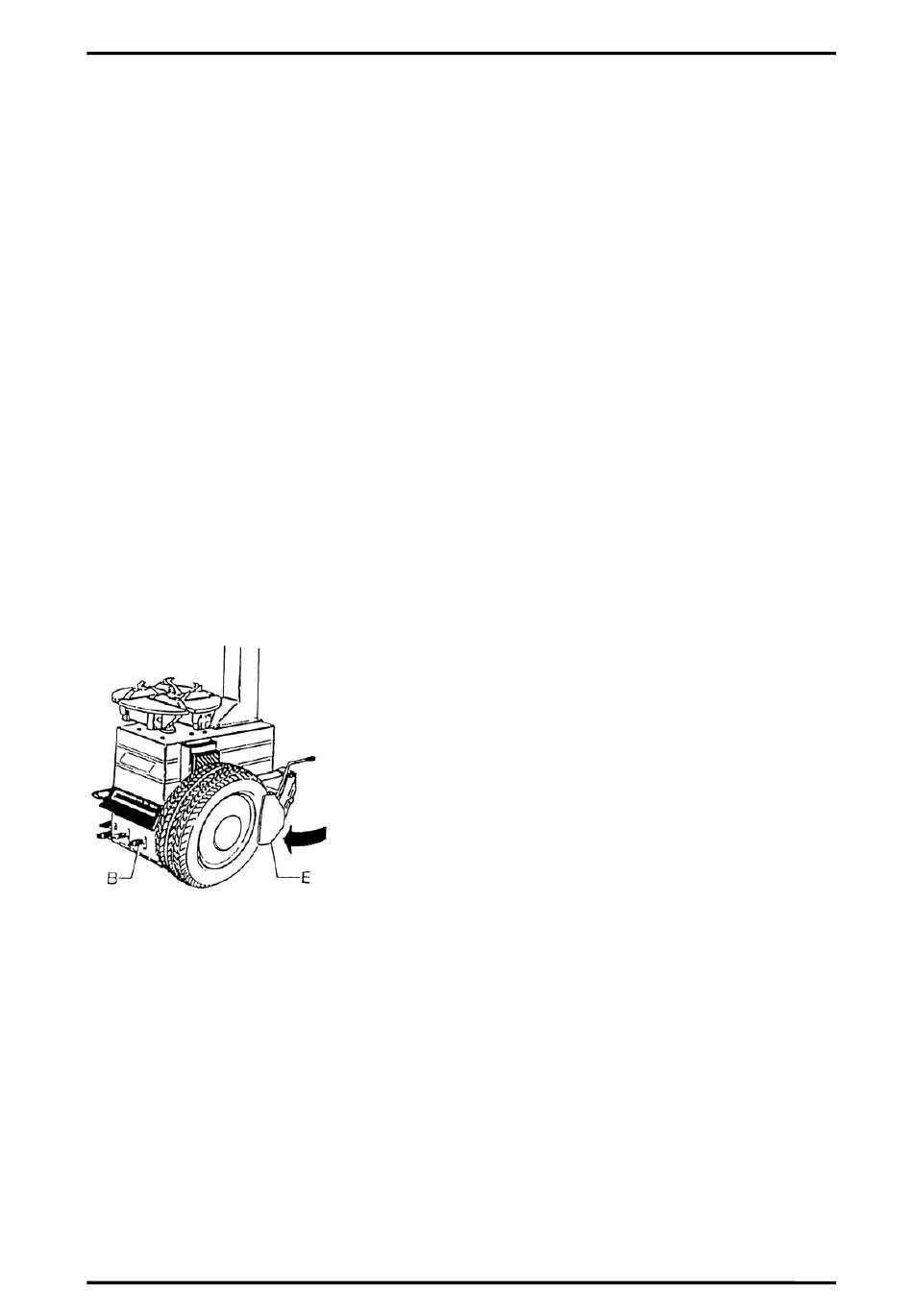

Trennung des Reifens
bringen Sie das Rad auf den Boden, in die Nähe des Mechanismus für die
-
Trennung des Reifens:
verschieben Sie die Platte (E) zu dem Reifenwulst und drücken Sie das
-
Bedienungspedal für die Trennung des Reifens von der Felge (B). Wiederholen Sie
diese Operation in verschiedenen Punkten des Reifens, bis die Reifenwulst
vollständig abgetrennt ist.
Wiederholen Sie die Operation auf der entgegengesetzten Seite des Rades.
-
Bei der Verwendung des Armes für die Trennung der Reifenwulst seien Sie
vorsichtig, damit Sie sich nicht verletzen (Quetschgefahr)!
