HOME TWO – TECHNISCHE DOKUMENTATION
Einrichten des Abschaltgerätes im Fehlerfall:
Die Green Motion HOME TWO Ladestation ist mit einem 230V-Ausgang ausgestattet, der bei einem
Schützfehler aktiviert wird. Dieser Ausgang muss mit einer Unterspannungsauslöserspule verbunden
sein, die mit dem Leistungsschalter oder RCD Typ B verbunden ist.
Green Motion empfiehlt die Verwendung der folgenden Ausrüstung:
Material
40A Leistungsschalter
20A Leistungsschalter
RCD Typ B
Arbeitsstromauslöser

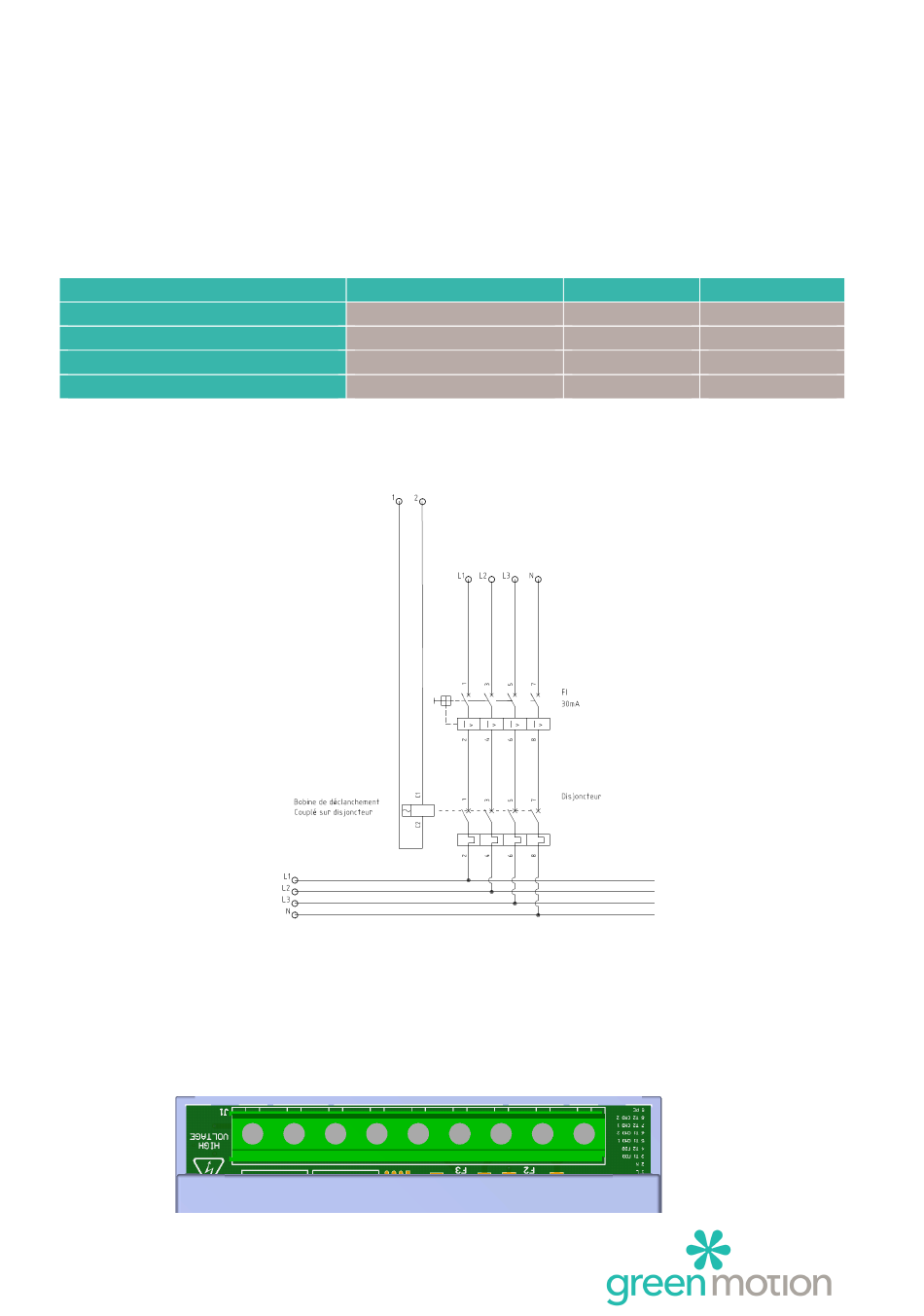

Anschlussdiagramm:
Die Positionen L1, L2, L3 und N sind an die Stromversorgungsanschlüsse angeschlossen (siehe Kapitel
3.1).
Die Freigabespule muss an die Klemmen 2 und 3 des GMCU3L angeschlossen werden.
ABB
2CDS254001R0404
2CDS274001R0204
2CSF204501R1400
2CDS200909R0002
1
2
3
4
5
N
OUT
Hager
NCN440
NCN420
CDB440E
MZ203
6
7
8
9
Seite 5
Schneider
A9F54440
A9F54420
RCCB 16752
A9A26476
