2.3
Aufbau
1
Gehäuse
2
Getriebe
3
Getriebedeckel
4
Lastkette
5
Kettenführung
6
Niederhalter
7
Schützsteuerung
8
Kappe für Schützsteuerung
9
Motor mit Bremsbaugruppe und Lüfter
10
Lüfterkappe
3
6
5
4

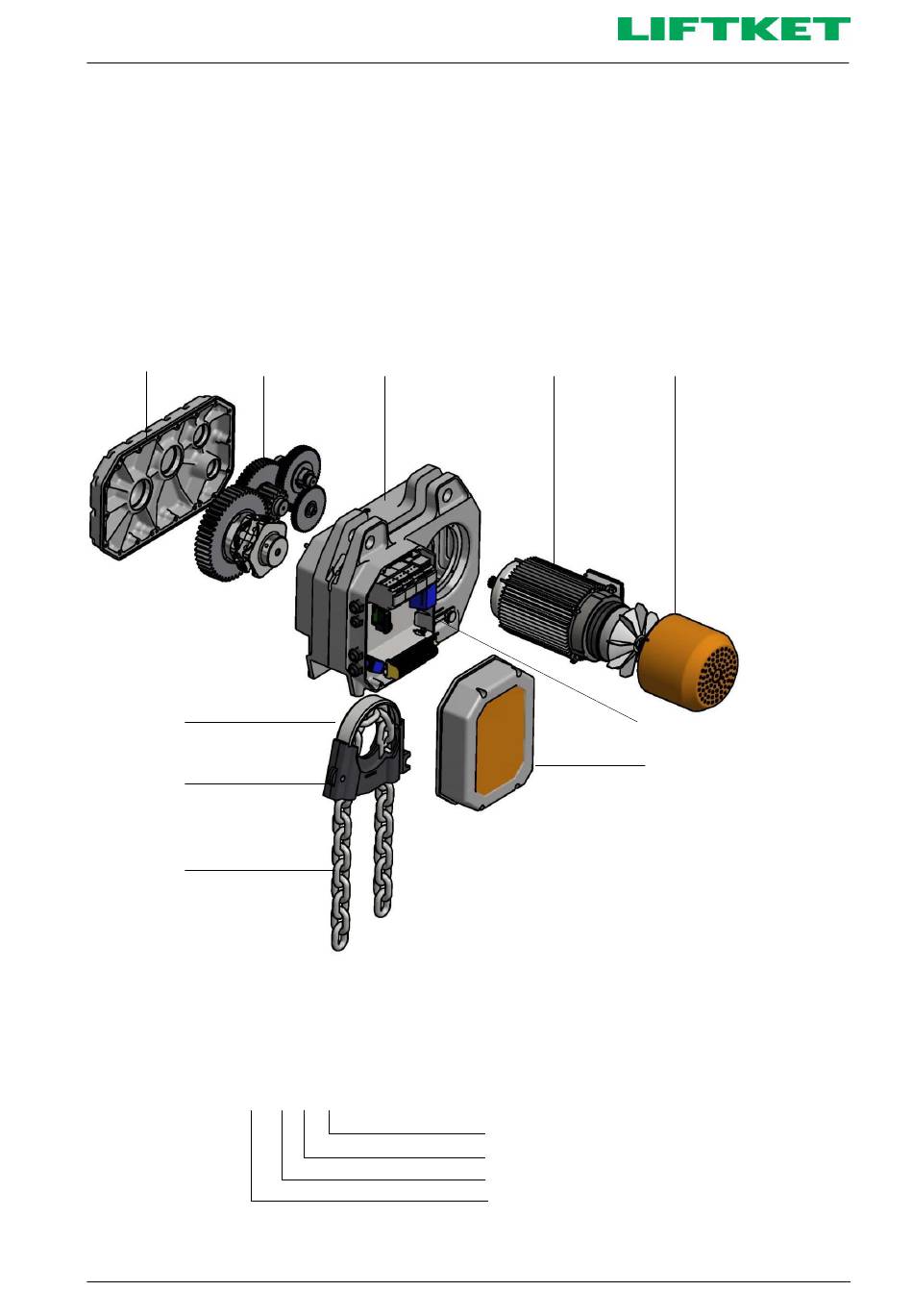

Bild 3: Aufbau des Elektrokettenzuges
2.4
Erklärung der Typbezeichnung
Beispiel:
Bauform B13
Typ 12500 / 2 - 2,8 / 0,7
Die technischen Daten sind in der mitgelieferten Dokumentation des Hebezeuges enthalten.
2
1
9
7
8
Feinhubgeschwindigkeit in m/min
Haupthubgeschwindigkeit in m/min
Anzahl der Laststränge
Traglast in kg
10
9
