MONTAGEANLEITUNG MULTI-FENCE (ALU-KERN)

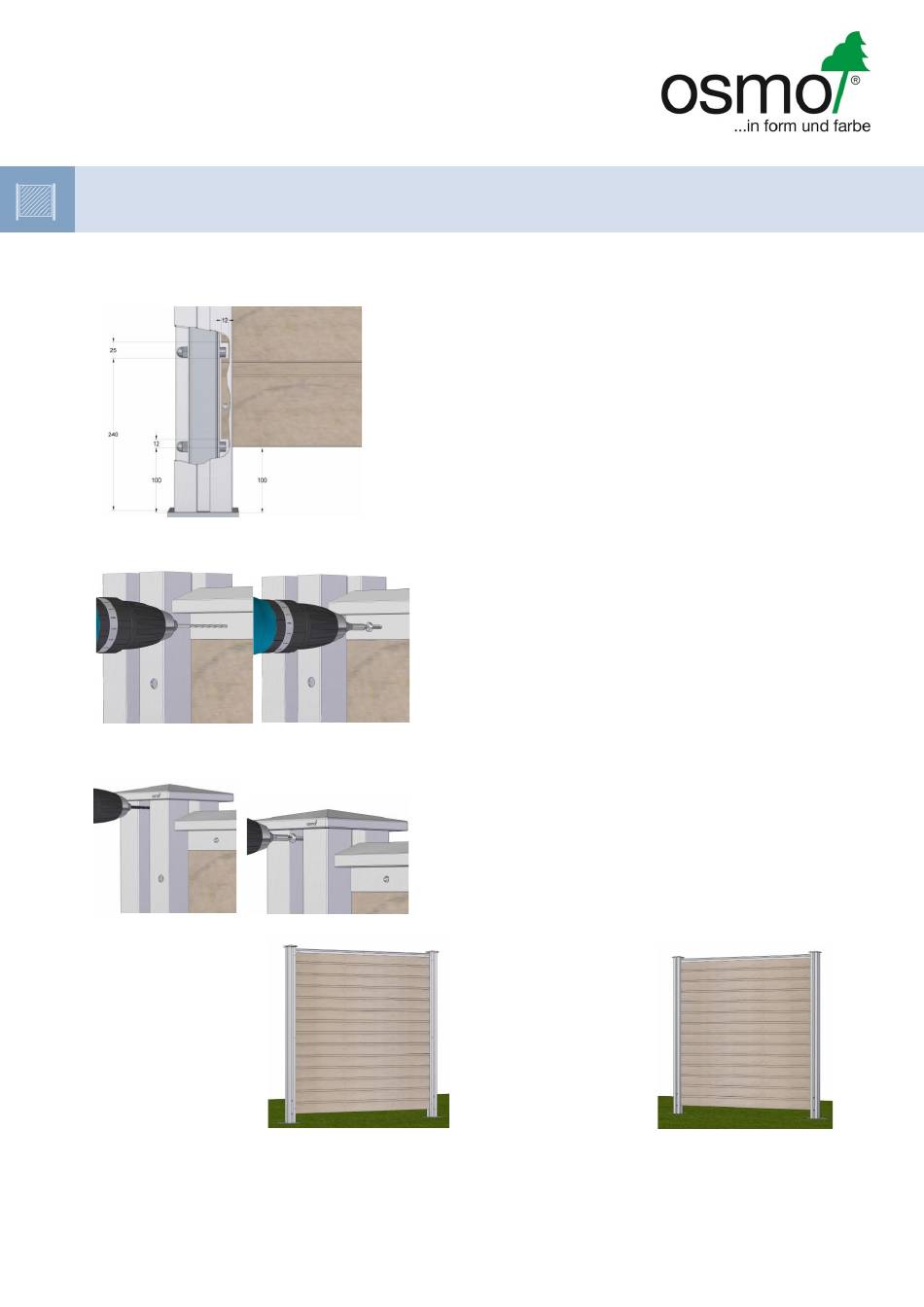

SCHRITT 5.1: SICHTBLENDE ECKMONTAGE
SCHRITT 6: ALUMINIUM ABSCHLUSSPROFIL
SCHRITT 7: PFOSTENKAPPEN MONTIEREN
ANSICHT RÜCKSEITE
Alle Angaben beruhen auf dem aktuellen Stand der Technik. Änderungen werden laufend in einer neuen Version dieser
Montageanleitung umgesetzt. Die jeweils aktuellste Version können Sie unter www.osmo.de einsehen und/ oder herunterladen. Irrtum
und technische Änderungen vorbehalten. Alle Rechte vorbehalten. Montageanleitung bestehend aus 6 Seiten.
Osmo Holz und Color GmbH & Co. KG | Affhüppen Esch 12, D-48231 Warendorf | Postfach 110161 | D-48203 Warendorf
Telefon +49 (0) 25 81 / 9 22-100 | Telefax +49 (0) 25 81 / 9 22-200 | info@osmo.de | www.osmo.de
>
Wenn Sie zwei Sichtblenden im rechten Winkel montieren
wollen, müssen Sie Aussparungen für die Sechskantmuttern/
Schraubenköpfe der Pfostenankerschrauben in die BPC-
Profile schneiden.
Hinweis: Eine Über-Eckmontage ist nur möglich, wenn Sie, wie
unter Schritt 1 beschrieben, darauf geachtet haben, dass der
Aluminium-Kern nicht auf Höhe einer Pfostenankerschraube liegt.
>
Das Aluminium-Abschlussprofil ist eine zusätzliche Option:
es muss separat bestellt werden.
>
Stecken Sie das Abschlussprofil auf die oberste Bohle auf. Bohren
Sie drei Löcher für die Bohrschrauben 4,2 x 19 mm
(im Zubehörbeutel des Sichtblendenbausatzes enthalten) mit einem
3,5 mm Bohrer vor.
>
Verschrauben Sie das Abschlussprofil in die oberste Bohle.
>
Setzen Sie die Pfostenkappe auf den Pfosten auf und bohren Sie
von zwei Seiten (Pfostenkappe vorgebohrt) 15 mm unterhalb der
Pfostenoberkante in der Pfostennut mit einem 3,5 mm Bohrer vor.
>
Befestigen Sie die Pfostenkappe mit den beiligenden
Bohrschrauben 3,9 x 32 mm.
ANSICHT VORDERSEITE
Stand: 07. Januar 2021
