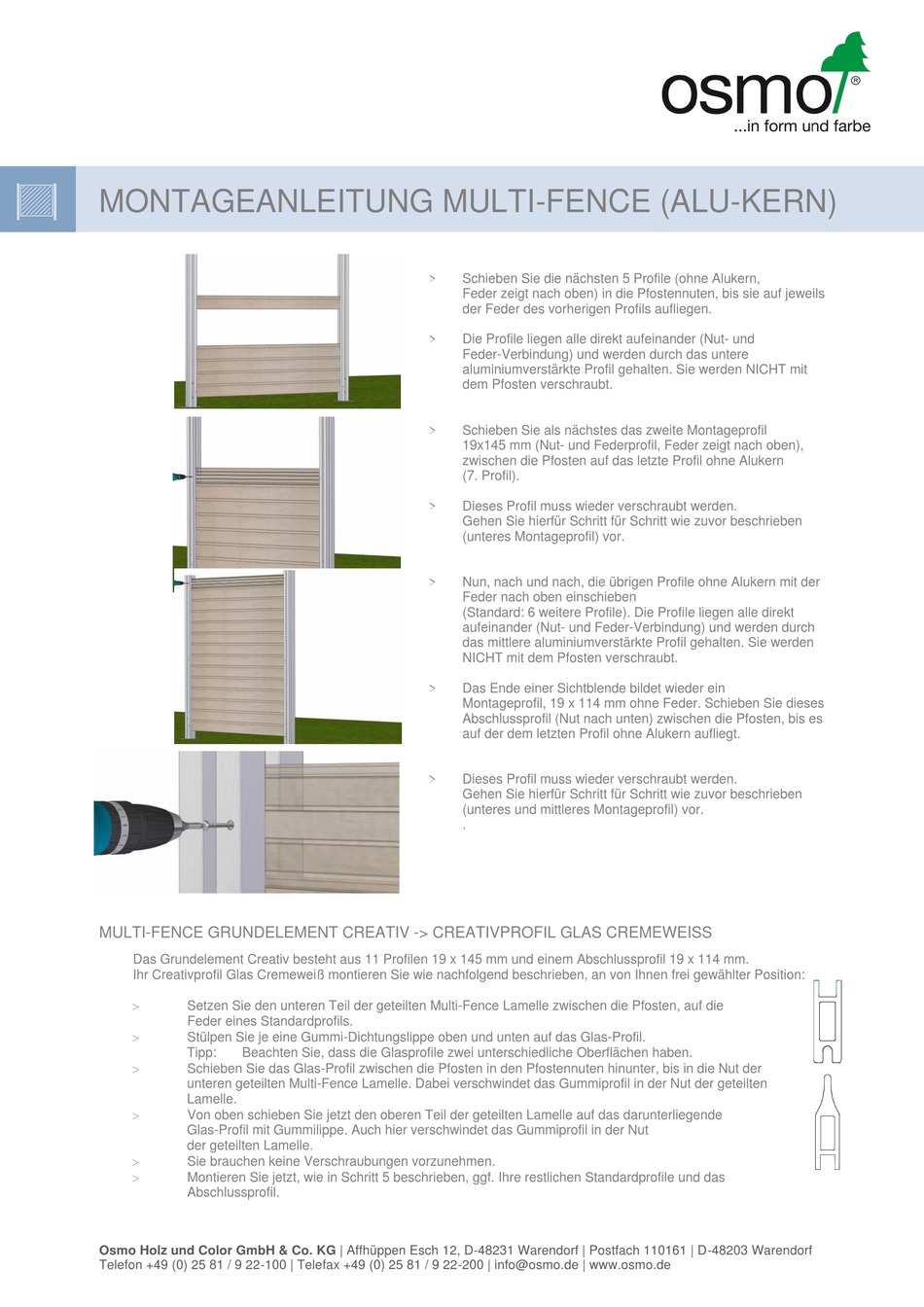

MONTAGEANLEITUNG MULTI-FENCE (ALU-KERN)
MULTI-FENCE GRUNDELEMENT CREATIV -> CREATIVPROFIL GLAS CREMEWEISS
Das Grundelement Creativ besteht aus 11 Profilen 19 x 145 mm und einem Abschlussprofil 19 x 114 mm.
Ihr Creativprofil Glas Cremeweiß montieren Sie wie nachfolgend beschrieben, an von Ihnen frei gewählter Position:
Setzen Sie den unteren Teil der geteilten Multi-Fence Lamelle zwischen die Pfosten, auf die
Feder eines Standardprofils.
Stülpen Sie je eine Gummi-Dichtungslippe oben und unten auf das Glas-Profil.
Tipp:
Beachten Sie, dass die Glasprofile zwei unterschiedliche Oberflächen haben.
Schieben Sie das Glas-Profil zwischen die Pfosten in den Pfostennuten hinunter, bis in die Nut der
unteren geteilten Multi-Fence Lamelle. Dabei verschwindet das Gummiprofil in der Nut der geteilten
Lamelle.
Von oben schieben Sie jetzt den oberen Teil der geteilten Lamelle auf das darunterliegende
Glas-Profil mit Gummilippe. Auch hier verschwindet das Gummiprofil in der Nut
der geteilten Lamelle.
Sie brauchen keine Verschraubungen vorzunehmen.
Montieren Sie jetzt, wie in Schritt 5 beschrieben, ggf. Ihre restlichen Standardprofile und das
Abschlussprofil.
Osmo Holz und Color GmbH & Co. KG | Affhüppen Esch 12, D-48231 Warendorf | Postfach 110161 | D-48203 Warendorf
Telefon +49 (0) 25 81 / 9 22-100 | Telefax +49 (0) 25 81 / 9 22-200 | info@osmo.de | www.osmo.de
>
Schieben Sie die nächsten 5 Profile (ohne Alukern,
Feder zeigt nach oben) in die Pfostennuten, bis sie auf jeweils
der Feder des vorherigen Profils aufliegen.
>
Die Profile liegen alle direkt aufeinander (Nut- und
Feder-Verbindung) und werden durch das untere
aluminiumverstärkte Profil gehalten. Sie werden NICHT mit
dem Pfosten verschraubt.
>
Schieben Sie als nächstes das zweite Montageprofil
19x145 mm (Nut- und Federprofil, Feder zeigt nach oben),
zwischen die Pfosten auf das letzte Profil ohne Alukern
(7. Profil).
>
Dieses Profil muss wieder verschraubt werden.
Gehen Sie hierfür Schritt für Schritt wie zuvor beschrieben
(unteres Montageprofil) vor.
>
Nun, nach und nach, die übrigen Profile ohne Alukern mit der
Feder nach oben einschieben
(Standard: 6 weitere Profile). Die Profile liegen alle direkt
aufeinander (Nut- und Feder-Verbindung) und werden durch
das mittlere aluminiumverstärkte Profil gehalten. Sie werden
NICHT mit dem Pfosten verschraubt.
>
Das Ende einer Sichtblende bildet wieder ein
Montageprofil, 19 x 114 mm ohne Feder. Schieben Sie dieses
Abschlussprofil (Nut nach unten) zwischen die Pfosten, bis es
auf der dem letzten Profil ohne Alukern aufliegt.
>
Dieses Profil muss wieder verschraubt werden.
Gehen Sie hierfür Schritt für Schritt wie zuvor beschrieben
(unteres und mittleres Montageprofil) vor.
.
