MONTAGEANLEITUNG MULTI-FENCE (ALU-KERN)

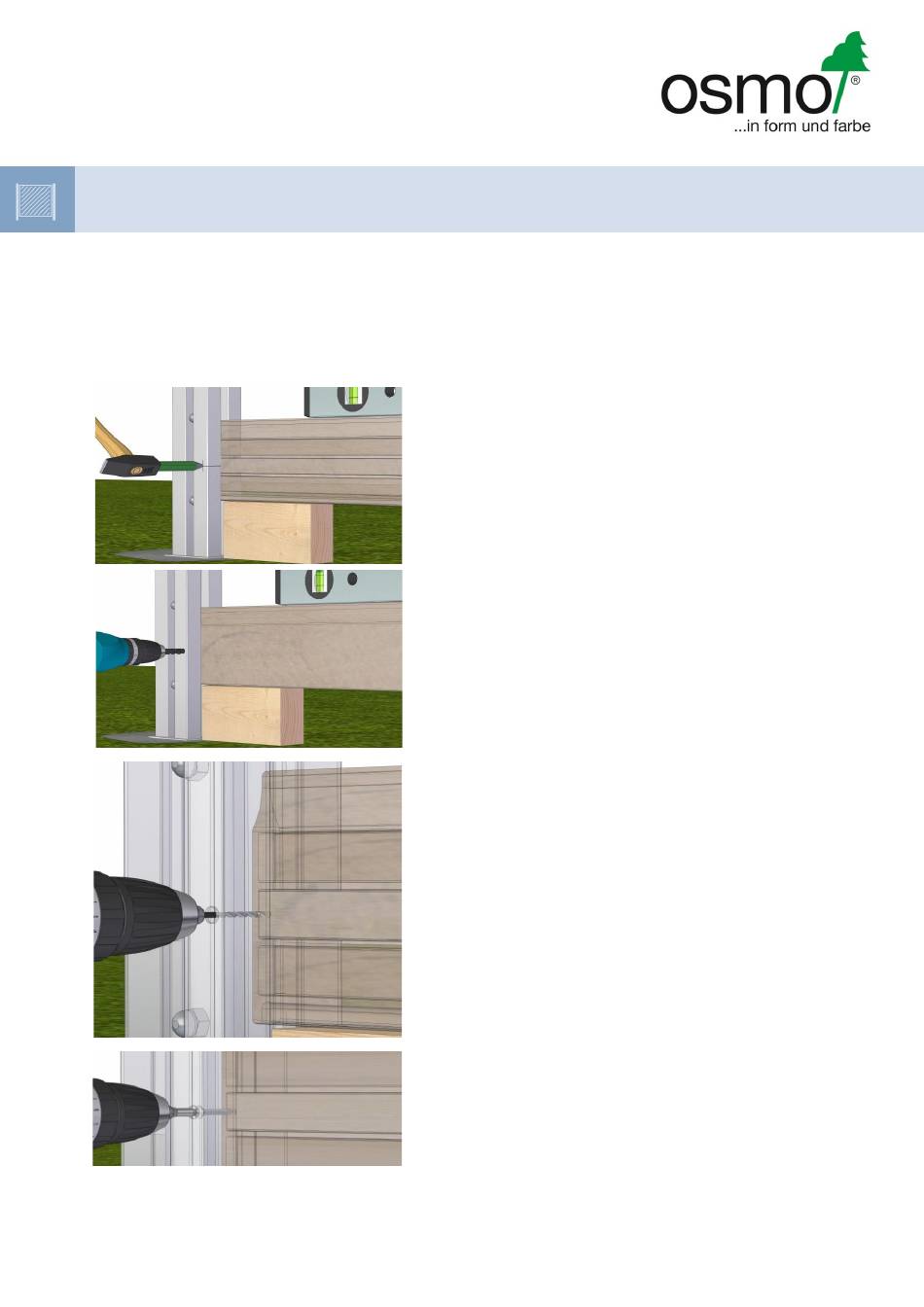

SCHRITT 5: SICHTBLENDEN MONTAGE
>
Legen Sie ein Montageprofil 19 x 145 mm mit der Feder nach oben, zwischen die Pfosten, in die Pfostennuten ein. Damit
Sie den von Ihnen gewünschten Abstand zum Erdreich (5-10 cm) einhalten, legen Sie die Hilfsklötzchen unter das
Montageprofil. Achten Sie darauf, dass das Profil gerade liegt (Wasserwaage verwenden).
>
Mit zwei Bohrern (Bohrer 4 mm und Bohrer 10 mm) bereiten Sie die Bohrlöcher für die Montage des ersten, unteren
Profils vor.
Osmo Holz und Color GmbH & Co. KG | Affhüppen Esch 12, D-48231 Warendorf | Postfach 110161 | D-48203 Warendorf
Telefon +49 (0) 25 81 / 9 22-100 | Telefax +49 (0) 25 81 / 9 22-200 | info@osmo.de | www.osmo.de
Bohrung mit dem Ø 10 mm Bohrer:
>
Achten Sie darauf, dass Sie die erste Bohrung nicht zu tief
ansetzen. Die Unterkante des untersten Profils sollte mindestens
5 cm und maximal 10 cm Abstand zum Erdreich haben. Wenn Sie
mit Hilfsklötzchen arbeiten ergibt sich die Höhe zwangsläufig.
>
Die Bohrung im Pfosten muss auf Höhe der Bohrung im BPC-
Profil liegen, also mittig des Aluminiumkerns.
Tipp:
Zeichnen Sie die Position vorsichtig mit Bleistift auf
den Pfosten an.
>
Bohren Sie lediglich durch die äußere Pfostenwand.
Tipp:
Körnen Sie die Löcher an.
Bohrung mit dem Ø 4 mm Bohrer:
(HSS-Bohrer Lang DIN 340 Ø 4 mm,
Gesamtlänge 119 mm / Spirale 78 mm)
>
Setzen Sie den 4 mm Bohrer
mittig auf das größere, bereits vorgebohrte Loch.
>
Bohren Sie nun durch beide inneren Wände des Pfostens
sowie durch das dazwischenliegende Aluminiumprofil.
>
Verschrauben Sie das Aluminiumprofil mit den beiliegenden
selbstbohrenden Linsenkopfschrauben 4,8 x 45 mm und dem
verlängerten Bit. Die Schrauben schneiden sich in die
kleinere Vorbohrung und verschwinden dabei im Pfosten und
können später mit den Gummistopfen verdeckt werden. Bitte
ein niedriges Drehmoment einstellen!
