Rüsten
•
Warnung!

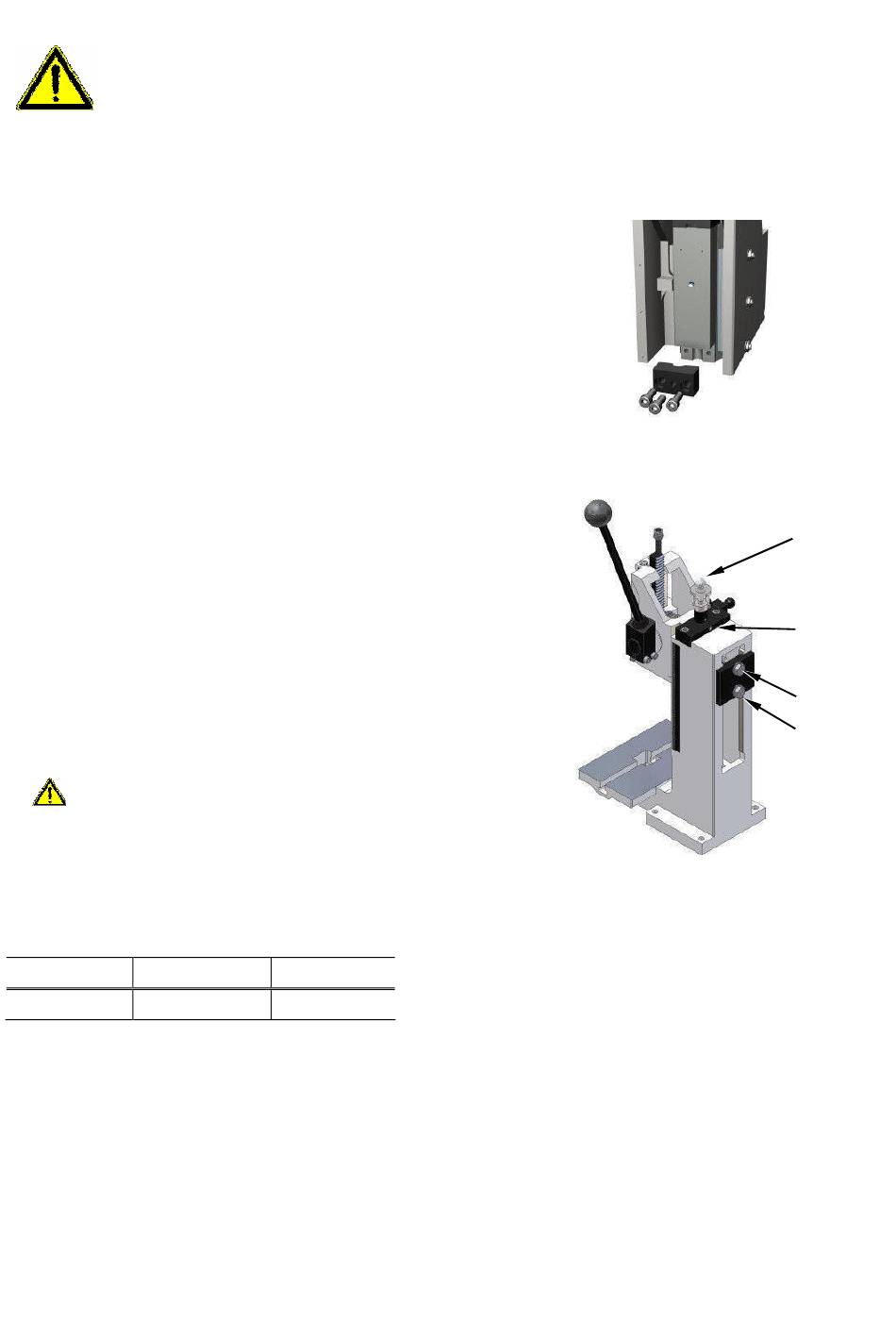

Klemmstück abnehmen (ab Typ 4 HZP)
Für das spätere Einspannen des Werkzeugs die
•
Zapfenhalteschraube im Klemmstück ca. 5 mm
herausdrehen.
Die beiden Spannschrauben herausdrehen.
•
Das Klemmstück vorne herausnehmen.
•
Höhe einstellen
Die Klemmschraube(n) der Klemmung der
•
Führungseinheit mit einem Ringschlüssel lösen,
jedoch nicht vollständig herausschrauben.
Die Klemmschraube an der Gewindespindel
•
(ab 4 HZP) mit einem 4 mm Sechskantschlüssel
lösen, jedoch nicht vollständig herausschrauben
Je nach Pressentyp mit der Hand, mittels der
•
Handkurbel die Führungseinheit nach oben oder
unten auf die gewünschte Höhe einstellen
Warnung Quetschgefahr:
Beim Pressentyp 2 HZP ist keine Handkurbel
•
vorhanden und die Führungseinheit nicht über
eine Spindel gehalten. Die Führungseinheit ist
beim öffnen der Befestigungsschraube von Hand
sicher festzuhalten,
Die Klemmschrauben der Klemmung der Führungseinheit gut festziehen. Dabei
•
das vorgegebene Anzugsmoment beachten.
Typ
2,5 HZP
Anzugsmoment
1x M12, 70 Nm
Das Rüsten der Presse und Einrichten des Werkzeugs
darf nur von qualifiziertem Personal mit der
erforderlichen Fach- und Sachkunde durchgeführt
werden.
4 HZP
2x M10, 60 Nm
