7.5. Pneumatisches Schema.

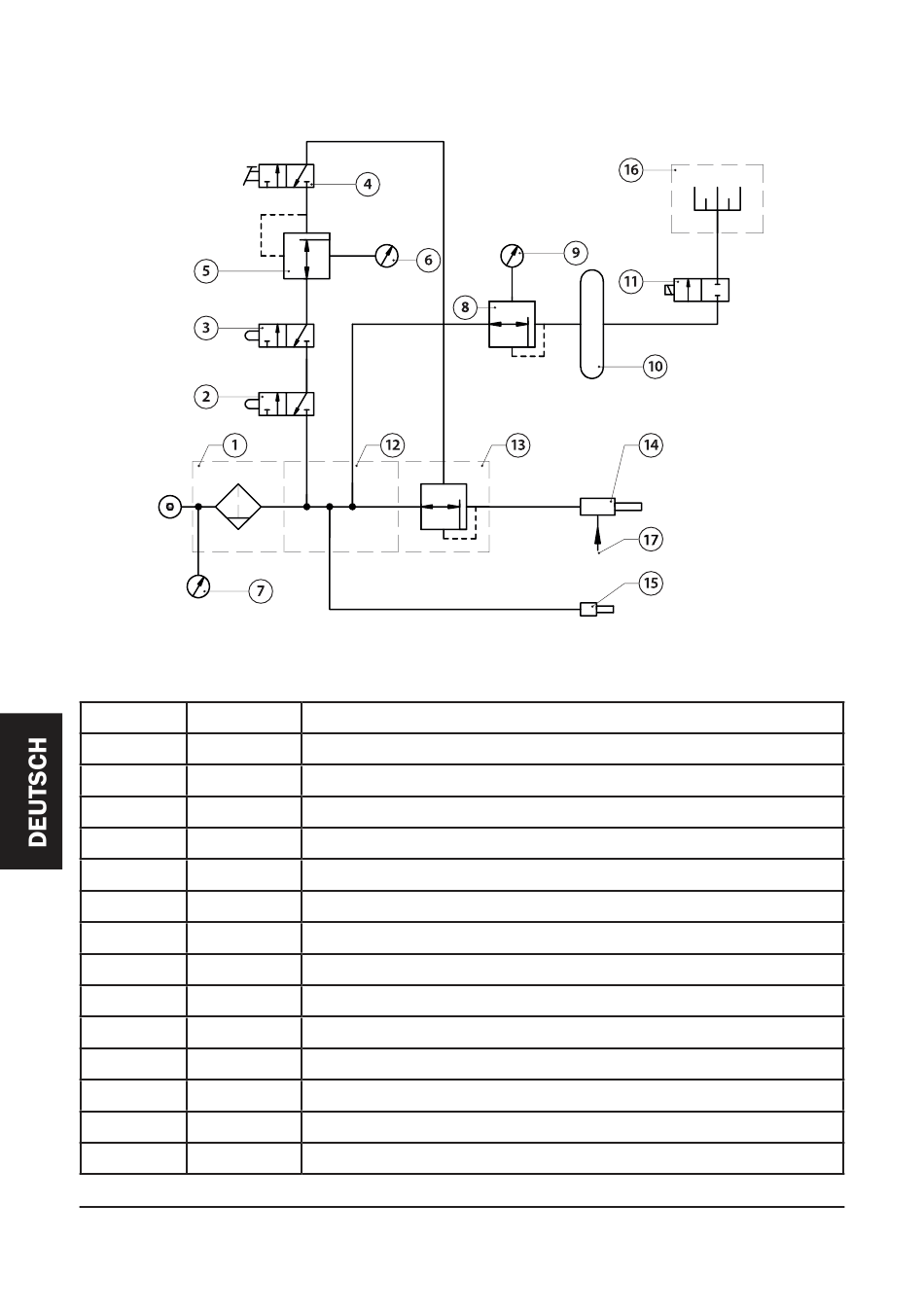

Abb. 16. Pneumatischer Schaltplan CAB-110S/ 135S
Abb. Nr. Artikelnr.
15904
1
15930
2
15930
3
4 15931
5 15932
6
15934
7 30404
8 15932
24407
9
10 15816
15974
11
16011
12
15905
13
15300
14
68
Beschreibung
Luftilter 1/2", manueller Kondensatablass
Türsicherungsventil 1/8"
Türsicherungsventil 1/8"
Pneumatischer Fußventil
Druckregler Arbeitsdruck, 1/4"
Einbau-Manometer 1/8"
Manometer 1/8" (Gummi-Schutzkappe)
Druckregler Impulsabreinigung, 1/4"
Manometer 1/8" (Gummi-Schutzkappe)
Druckbehälter für Impulsabreinigung
Membranventil Impulsabreinigung 3/4"
Druckluftverschraubung 1/4" x 6mm, 2xFach
Druckregler 1/2", Ferngesteuert
GX Handstrahlpistole, ohne Düse
CAB-110S/CAB-135S Art. 15105/15106
