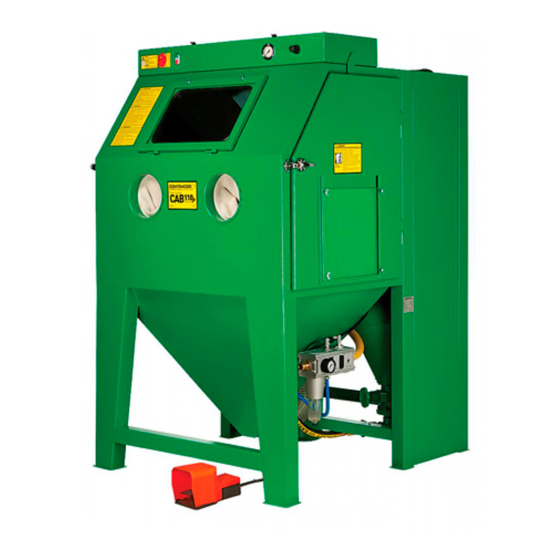

Contracor CAB-110S Bedienungsanleitung

Strahlkabinen
Vorschau ausblenden Andere Handbücher für CAB-110S:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

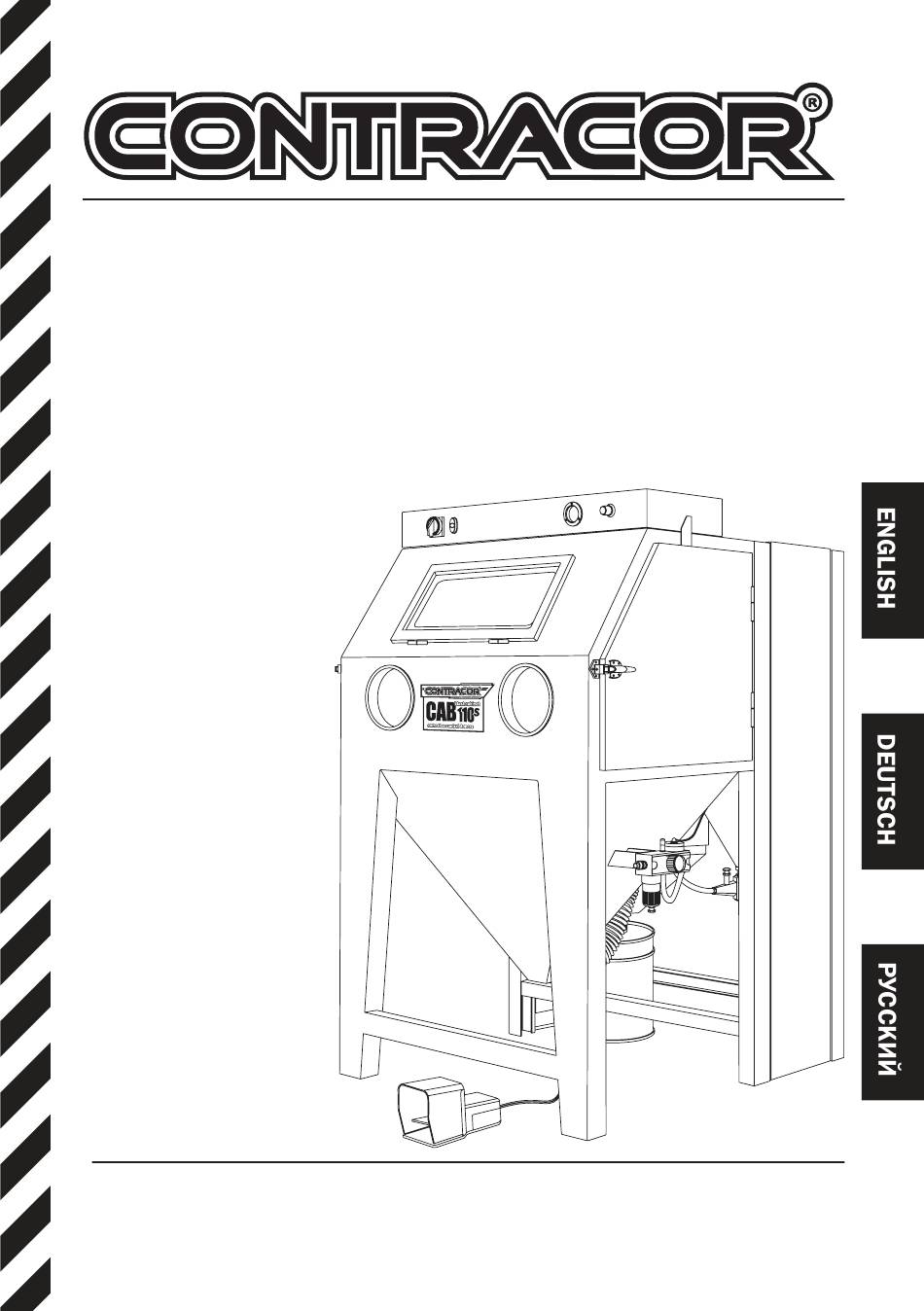

Blast Cabinets
CAB-110S/CAB-135S
INSTRUCTIONS
Strahlkabinen
BEDIENUNGSANLEITUNG — Seite 35
Кабина абразивоструйная
РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ стр. 70
Art. 15105/15106
CONTRACOR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Contracor CAB-110S

Inhaltszusammenfassung für Contracor CAB-110S

  • Seite 35 UND GESUNDHEIT DES ANWENDERS UND PERSONEN, DIE SICH IN DER NÄHE AUFHALTEN. ACHTUNG! ACHTEN SIE BEIM KAUF DER MASCHINE BITTE DARAUF, DASS DIE GA- RANTIEKARTE VOLLSTÄNDIG AUSGEFÜLLT WIRD. WENN DIE KARTE NICHT AUSGEFÜLLT VORLIEGT, BESTEHT KEIN GARAN- TIEANSPRUCH. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 36: Sicherheitshinweise

    7. Benutzen Sie die Abblasdüse um das Werkstück von Strahlmittel zu reinigen, bevor Sie die Absaugung abschalten und die Türen öffnen. 8. Öffnen Sie die Türen oder schalten Sie die Absaugung erst ab, wenn die Luft in der Kabine staubfrei ist. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 37: Lieferumfang Und Beschreibung

    2. Lieferumfang und Beschreibung Abb. 1. Übersicht Strahlkabine CAB-110S/135S (Frontansicht) CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...
  • Seite 38 Abb. 2. Übersicht Strahlkabine CAB-110S/135S (Rückansicht) Abb. Nr. Beschreibung Saugschlauch Ø 100 Luftilter Druckregler, Ferngesteuert CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...
  • Seite 39 Doppeldrucktaster EIN / AUS Nockenschalter 0-I Sichtfenster (Baugruppe) Pneumatischer Fußventil Türsicherungsventil Elektromotor Ventilationsschlauch Ø 150 Membranventil Impulsabreinigung Таймер управления имп. пневмоклапанном Druckregler Impulsabreinigung Manometer Druckbehälter für Impulsabreinigung Zyklon Rückgewinnungssystem R-350 / R-400 Sieb Zyklon Türverschluß Patronenilter Strahlmitteldosierventil Staubbehälter CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 40: Lieferumfang

    Elektrischer Anschluss 0,75 kW, 380V, 3 phase, 50Hz Außenmassen (L x B x H) 1470 x 1700 x 2140 Arbeitskammergröße (L x B x H) 1350 x 1100 x 1070 Fenstergröße (Sicherheitsglas) 476 x 296 CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 41: Allgemeine Informationen

    Die Arbeitsleistung der Strahlkabinen hängen von der Düsengröße, der Kompressorleistung, dem Arbeitsdruck, Art und Größe des Strahlmittels und dem Abstand von der Düse zur Oberläche des zu reinigenden Werkstücks ab. Die Contracor Injektor-Strahlkabine besteht aus drei Modulen: 1. Stabil gebaute, geschweißte Stahlarbeitskammer 2.

  • Seite 42: Luftdüsendurchmesser Und Benötigte

    2,48 2,93 3.4 Strahlmittel Contracor Kabinen können mit den meisten gängigen Strahlmitteln verwendet werden, 1,50 mm Körnung oder gröber, die speziell zum Trockenstrahlen hergestellt werden. Die Angabe der zu verwendenden Korngrößen und Düsengrößen beruht auf einem normalen Strahlmittelluss. Zäher Strahlmittelluss oder geringer Unterdruck erlauben eventuell nur die Verwendung von kleineren Durchmessern.

  • Seite 43: Qualität Der Druckluft

    Fluss in der Zuführung. Bei anhaltenden Feuchtigkeitsproblemen könnte ein Drucklufttrockner nötig sein. 4. Aufbau, Betrieb und Beenden der Arbeit 4.1. . Installation and Set-up. 4.1.1 Aufstellungsort Wählen Sie einen Aufstellungsort, an dem Druckluft, Wasser und ein Stromanschluss CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 44: Druckluftversorgung

    Schlitze im Motorgehäuse. Der Lüfter sollte sich im Uhrzeigersinn drehen, wenn man vom Lüfter in Richtung Motor schaut. ACHTUNG! Schauen Sie nicht in den Auslass der Rückgewinnung während sich die Absaugung dreht. Herausgeschleuderte Objekte könnten Augen- oder Gesichtsverletzungen verursachen. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 45: Befüllen Mit Strahlmittel

    Sie einen leeren Behälter unter das Regelventil. Schrauben Sie den unteren Stopfen des Regelventils ab. Das Strahlmittel ließt in nun in den Behälter. Falls es nicht heraus ließt ist es verklumpt. Öffnen Sie die Befüllungstür und rühren Sie das Strahlmittel, bis es abließt. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 46: Einbringen Und Herausnehmen Von Werkstücken

    Führen Sie Ihre Hände in die Gummihandschuhe ein. Halten Sie die Strahlpistole gut fest und treten Sie auf das Fußpedal. Der Strahlvorgang wird sofort ausgelöst. Stellen Sie den Strahldruck am Strahldruckregler, der sich am Bedienfeld beindet, ein. Das Manometer am Bedienfeld zeigt den tatsächlichen Strahldruck an. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 47: Beenden Des Strahlvorgangs Und Abschalten Der Kabine

    Strahldruck der jeweiligen Anwendung anzupassen. Ein Druck von ungefähr 5-6 bar ist für die meisten Anwendungen geeignet. Ein geringerer Druck kann bei empindlicheren Untergründen nötig sein, und er reduziert die Zerschlagung des Strahlmittels. Ein höherer CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 48: Luftdüseneinstellung

    Wenn die Luft aus der Düse stoßweise austritt oder das Strahlmittel nicht gleichmäßig ließt, muss das Strahlmitteldosierventil nachgestellt werden. Zur Einstellung lösen Sie die Kontermutter und drehen Sie die Einstellschraube bis der Lufteinlass im Ventilsitz halb verschlossen ist. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 49: Unterdruck In Der Rückgewinnung

    Sie ihn, um den Unterdruck zu erhöhen. Verwenden Sie die Handschuhe als Anzeiger für den richtigen Kabinendruck. Die Handschuhe sollten sich bei eingeschalteter Absaugung aufblasen, aber nicht vom Kabinenrost abheben. 4.3.6 Türsicherung Die Türsicherungen unterbrechen den Strahlregelkreislauf, wenn die Türen geöffnet CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...
  • Seite 50 Stellen Sie der Impulsdruck am Regler, der am Einlass angebracht ist, ein. Beginnen Sie mit einer Einstellung von 4,5 bar. Wenn diese Impulse die Patrone nicht ausreichend reinigen, erhöhen Sie der Druck in 0,5 bar Schritten bis höchstens 6,0 bar. Eine höhere Impulsstärke könnte die Filterpatrone CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 51: Wartung

    Das Sieb ist durch die Tür des Rückgewinnungssystems zugänglich. Entnehmen und entleeren Sie das Sieb täglich oder wenn Sie Strahlmittel nachfüllen (bei ausgeschalteter Absaugung). Falls beim Strahlen mehr Schmutz anfällt, leeren Sie das Sieb häuiger. Betreiben Sie die Maschine nicht ohne das Sieb. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 52: Ersetzen Der Verschleißglasscheibe

    Sie den Rahmen auf. Drücken Sie durch die Türöffnung von hinten an die zu ersetzende Scheibe, um Sie nach vorne abzunehmen. Überprüfen Sie beide Fensterdichtungen, die am Fensterrahmen und die an der Kabine. Falls eine Dichtung CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 53: Ersetzen Der Scheibe Des Sichtfensters

    Glasbruch zu vermeiden. Abb. 7. Entfernen der Fensterrahmen Entfernen Sie das alte Fenster durch Herausziehen des Fensterproilgummis. Setzen Sie das FensterproiI in die Fensteröffnung ein, indem Sie den engen Schlitz über die Metallkante der Öffnung stülpen. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 54: Ersetzen Der Fensterdichtungen

    Sie die Dichtung für gute Klebewirkung fest an. Arbeiten Sie sich am Radius der Ecken entlang und schneiden Sie die Dichtung so ab, dass die Enden mit etwas Druck aufeinander stoßen und dicht abschließen. Abb. 9. Ersetzen der Fensterdichtungen CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...
  • Seite 55 Umdrehung weiter an. Überprüfen Sie die Dichtung der Staubabscheidertür auf ihren Zustand und ersetzen Sie sie, falls ihr Zustand keine vollständige Abdichtung mehr gewährleistet. Bringen Sie die Tür wieder an. Nehmen Sie die Patrone in Betrieb wie in Abschnitt 5.2.7. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 56: Störungsbeseitigung

    Anschlüsse wie auf der Motorplatte/plakette angegeben. 6.1.3 Die Verwendung von weichem Strahlmittel, das schnell zerschlägt, oder zu feines oder verbrauchtes Strahlmittel kann zu schlechter Sicht führen. 6.1.4 Die Strömungsklappe am Auslass ist zu weit geschlossen und behindert den CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 57: Außergewöhnlich Hoher Strahlmittelverbrauch

    6.3 Verminderte Strahlarbeitsleistung 6.3.1 Zu wenig Strahlmittel reduziert den Strahlmittelluss. Überprüfen Sie die Menge und füllen Sie gegebenenfalls Strahlmittel nach. 6.3.2 Falsche Einstellung des Dosierventils. Stellen Sie es wie in Abschnitt 4.3.3 angegeben ein. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 58: Verstopfte Düse

    überhitzt oder Öl oder Feuchtigkeit in die Leitung pumpt, durch eine zu lange Zuleitung, in deren Inneren Feuchtigkeit kondensieren kann, oder durch hohe Luftfeuchtigkeit. Entleeren Sie Filter und Auffangbehälter regelmäßig. Falls das Problem weiter besteht, kann es CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...
  • Seite 59 Schalter defekt. 6.8 Verstopfter Strahlmittelschlauch 6.8.1 Blockierung durch Strahlmittel. Entsteht normalerweise, wenn das Gemisch zu schwer eingestellt ist. Stellen Sie das Luft/Strahlmittelverhältnis ein wie in Abschnitt 4.3.3 angegeben. 6.8.2 Nasses oder feuchtes Strahlmittel. Siehe Abschnitt 3.5. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 60: Staub Tritt Aus Dem Staubabscheider Aus

    Werkstück auf, wenn sie nicht durch die Metallkabine abgeleitet wird. 6.13 Staub tritt aus dem Staubabscheider aus 6.13.1 Beschädigte oder lockere Filterpatrone. Überprüfen Sie die Filterpatrone. 6.13.2 Fehlerhafte Dichtung an der Staubabscheidertür. Überprüfen Sie die Dichtung und ersetzen Sie sie, falls sie beschädigt ist. CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...

  • Seite 61: Ersatzteile

    15305 Luftdüse (Injektor) Ø 2,4 mm 15306 Luftdüse (Injektor) Ø 3,2 mm 15307 Luftdüse (Injektor) Ø 4,0 mm (Standard) 15308 Luftdüse (Injektor) Ø 5,0 mm 15309 Feststellmutter 15310 Schlauchitting mit Überwurfmutter, Luftschlauch Schlauchitting, Strahlmittelschlauch 15311 CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...
  • Seite 62 7.2. Dosierventil. Abb. 12. Strahlmitteldosierventil Abb. Nr. Artikelnr. Beschreibung 15920 Strahlmitteldosierventil Ablasschraube 15921 Einstellschraube 15922 Feststellmutter 15923 Schlauchitting, Strahlmittelschlauch 15924 Ventilgehäuse 15925 CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...
  • Seite 63 7.3. Kabine. Abb. 13. Übersicht Strahlkabine CAB-110S/135S (Frontansicht) CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...
  • Seite 64 31 30 Abb. 14 Cabinet componets overview CAB-110S/135S (Back view) Abb. Nr. Artikelnr. Beschreibung Saugschlauch Ø 100, Länge 1350 mm (für CAB-110S) 15981 Saugschlauch Ø 100, Länge 1800 mm (für CAB-135S) 15982 16045 ХSchlauchschelle für Schlauch Ø 100 CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...
  • Seite 65 15812 Tür für Strahlkabine CAB-135S/135P, Links 15813 Tür für Strahlkabine CAB-110S/110P, Rechts 15814 Tür für Strahlkabine CAB-135S/135P, Rechts 15815 16058 Dichtung 5x20, Länge 2600 mm (für CAB-110S) 16059 Dichtung 5x20, Länge 4000 мм (für CAB-135S) CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...
  • Seite 66 15930 Türsicherungsventil 1/8” 15987 Ventilationsschlauch Ø 150, Länge 600 mm (für CAB-110S) Ventilationsschlauch Ø 150, Länge 700 mm (für CAB-135S) 15988 16046 Schlauchschelle für Schlauch Ø 150 15974 Membranventil Impulsabreinigung 3/4” 16106 Zeitschalter für Patronenreinigung Druckregler Impulsabreinigung, 1/4” 15932 30404 Manometer 1/8”...
  • Seite 67 Abb. Nr. Artikelnr. Beschreibung 16122 Leuchtstoffrohr, 30 W 16121 Lampengehäuse, offene Bauweise 16123 Lampen Relektor (für CAB-135S) 16051 Dichtung Elektroschrank 3х15, Länge 3000 mm (für CAB-110S) 16052 Dichtung Elektroschrank 3х15, Länge 3500 mm (für CAB-135S) CAB-110S/CAB-135S Art. 15105/15106 CONTRACOR ®...
  • Seite 68 7.5. Pneumatisches Schema. Abb. 16. Pneumatischer Schaltplan CAB-110S/ 135S Abb. Nr. Artikelnr. Beschreibung 15904 Luftilter 1/2”, manueller Kondensatablass 15930 Türsicherungsventil 1/8” 15930 Türsicherungsventil 1/8” Pneumatischer Fußventil 15931 Druckregler Arbeitsdruck, 1/4” 15932 Einbau-Manometer 1/8” 15934 30404 Manometer 1/8” (Gummi-Schutzkappe) Druckregler Impulsabreinigung, 1/4”...

  • Seite 69: Elektrischer Schaltplan

    15901 Abblasdüse, Gummi 15820 Patronenstaubilter DC-550 (für CAB-110S) Patronenstaubilter DC-750 (für CAB-135S) 15821 Strahlmittelzufuhr 7.6. Elektrischer Schaltplan Abb. 17. Elektrischer Schaltplan CAB-110S/ 135S Abb. Nr. Artikelnr. Beschreibung 16099 Doppeldrucktaster EIN / AUS 16100 Nockenschalter 0-I 16124 Elektromotor 0,55 kWt (für CAB-110S) 16125 Elektromotor 0,75 kWt (für CAB-135S)
