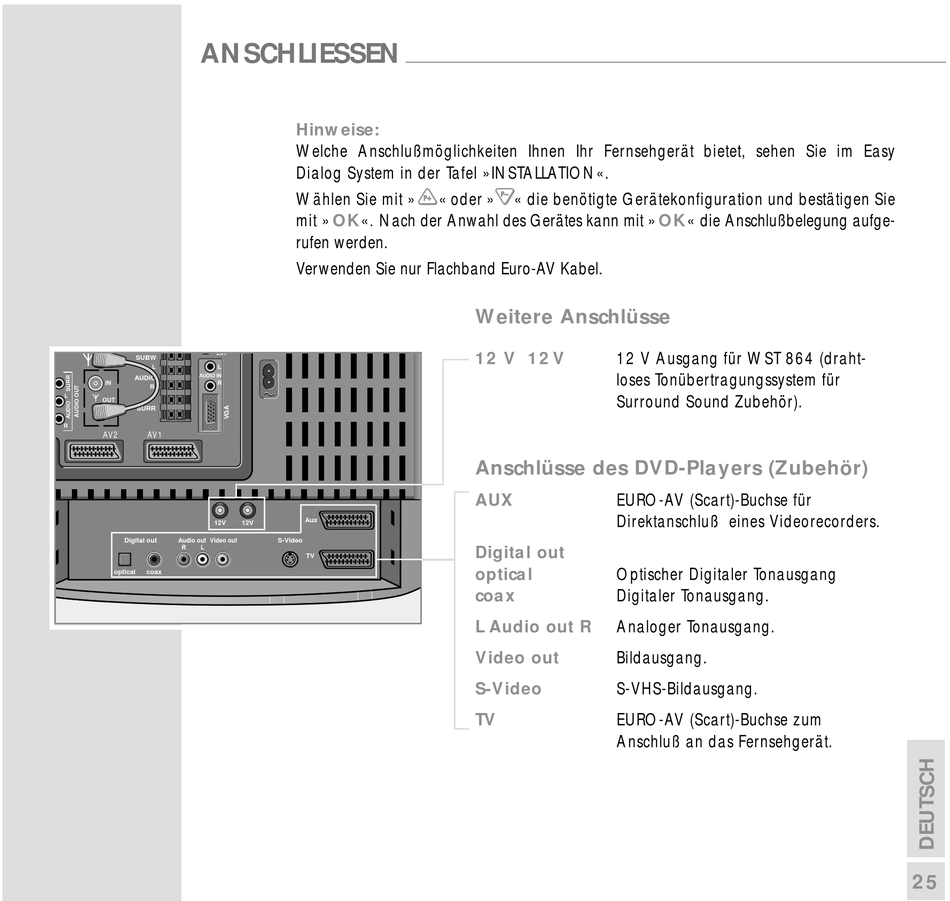

ANSCHLIESSEN
EXT
SUBW
L
L
AUDIO IN
AUDIO
IN
R
R
L
OUT
SURR
R
AV2
AV1
12V
12V
Digital out
Audio out
Video out
R
L
optical
coax
__________________________________________________________________________
Hinweise:
Welche Anschlußmöglichkeiten Ihnen Ihr Fernsehgerät bietet, sehen Sie im Easy
Dialog System in der Tafel »INSTALLATION«.
P P
Wählen Sie mit »
« oder »
mit » OK«. Nach der Anwahl des Gerätes kann mit » OK« die Anschlußbelegung aufge-
rufen werden.
Verwenden Sie nur Flachband Euro-AV Kabel.
Aux
S-Video
TV
p p
« die benötigte Gerätekonfiguration und bestätigen Sie
Weitere Anschlüsse
12 V Ausgang für WST 864 (draht-
12 V 12 V
loses Tonübertragungssystem für
Surround Sound Zubehör).
Anschlüsse des DVD-Players (Zubehör)
EURO-AV (Scart)-Buchse für
AUX
Direktanschluß eines Videorecorders.
Digital out
Optischer Digitaler Tonausgang
optical
Digitaler Tonausgang.
coax
Analoger Tonausgang.
L Audio out R
Bildausgang.
Video out
S-VHS-Bildausgang.
S-Video
EURO-AV (Scart)-Buchse zum
TV
Anschluß an das Fernsehgerät.
25
