Grundig FINE ARTS VISION TABLEMFW 82-710/9 DPL/PIP Bedienungsanleitung Seite 24

AV3
CENTRE
EXTERN
SUBW
AUDIO
IN
L
OUT
SURR
R
AV2
24
ANSCHLIESSEN
INT
CENTRE
EXT
INT
SUBW
EXT
L L
AUDIO IN
R
R
AV1
__________________________________________________________________________

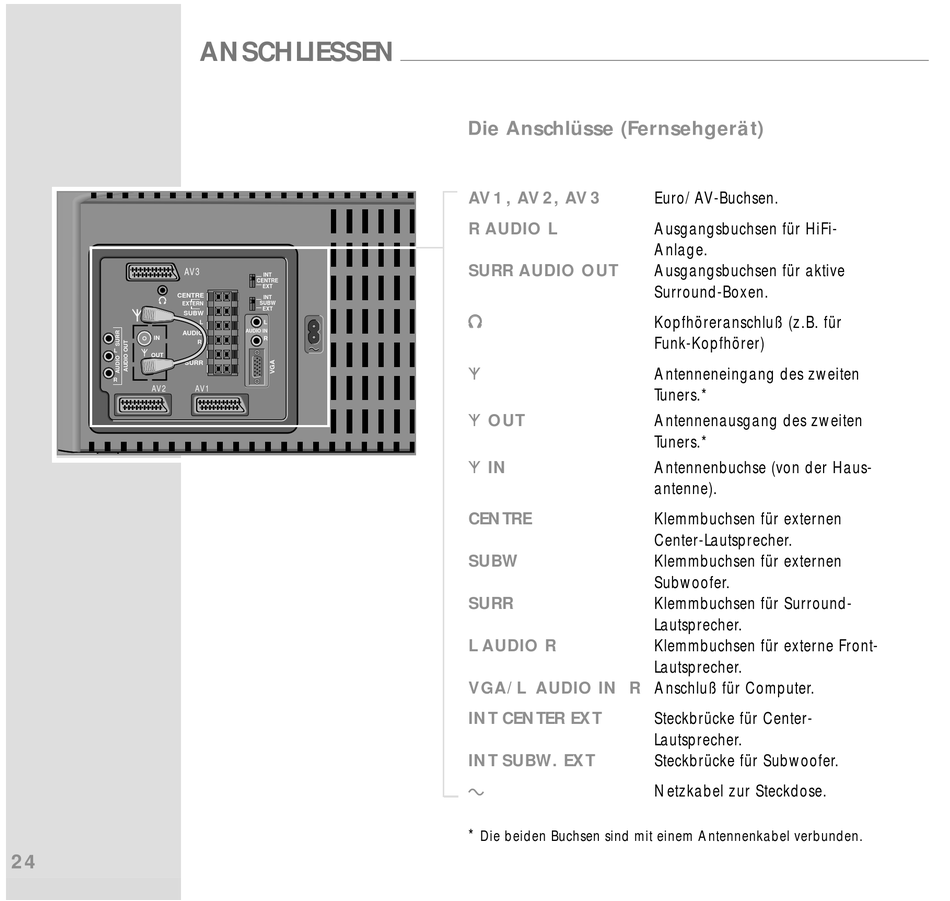

Die Anschlüsse (Fernsehgerät)
AV 1 , AV 2, AV 3
R AUDIO L
SURR AUDIO OUT
y y
É
É
OUT
É
IN
CENTRE
SUBW
SURR
L AUDIO R
VGA/L AUDIO IN R
INT CENTER EXT
INT SUBW. EXT
*
Die beiden Buchsen sind mit einem Antennenkabel verbunden.
Euro/AV-Buchsen.
Ausgangsbuchsen für HiFi-
Anlage.
Ausgangsbuchsen für aktive
Surround-Boxen.
Kopfhöreranschluß (z.B. für
Funk-Kopfhörer)
Antenneneingang des zweiten
Tuners.*
Antennenausgang des zweiten
Tuners.*
Antennenbuchse (von der Haus-
antenne).
Klemmbuchsen für externen
Center-Lautsprecher.
Klemmbuchsen für externen
Subwoofer.
Klemmbuchsen für Surround-
Lautsprecher.
Klemmbuchsen für externe Front-
Lautsprecher.
Anschluß für Computer.
Steckbrücke für Center-
Lautsprecher.
Steckbrücke für Subwoofer.
Netzkabel zur Steckdose.
