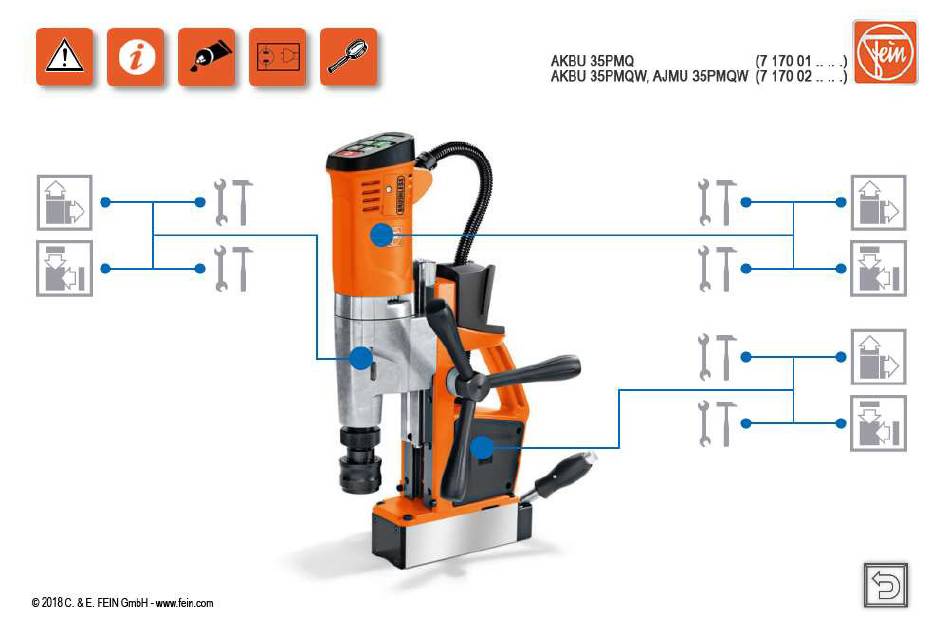

Fein AKBU 35 PMQ Montageanleitung Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Fein Anleitungen
  4. Bohrmaschinen
  5. AKBU 35 PMQ
  6. Montageanleitung und bedienungsanleitung

Fein AKBU 35 PMQ Montageanleitung Und Bedienungsanleitung

Magnetische corona-bohrmaschine
Vorschau ausblenden Andere Handbücher für AKBU 35 PMQ:

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Fein AKBU 35 PMQ

Inhaltszusammenfassung für Fein AKBU 35 PMQ

  • Seite 2: Technische Daten

    Die vollständigen Technischen Daten finden Sie in der Betriebsanleitung des jeweiligen Geräts. Prüfungen Die aktuellen Prüfdaten sowie die Prüfanweisung nach der Reparatur finden Sie im FEIN Extranet (Kundendienst → Reparaturhilfen). Schmierstoffe / Hilfsstoffe Die bei FEIN erhältlichen Schmierstoffe bzw. Hilfsstoffe und deren Gebindegrößen finden Sie im FEIN Extranet (Kundendienst →...

  • Seite 3: Hinweise Und Vorschriften

    Für die bestimmungsgemäße Verwendung gilt das Geräte- und Produktsicherheitsgesetz. Außerhalb Deutschlands müssen die im jeweiligen Land gültigen Vorschriften eingehalten werden! C-SC_CSSM Version 1.0 2018-05-17 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 4: Benötigte Schmier- Und Hilfsstoffe

    AKBU 35 PMQ; AKBU 35 PMQW Fett 0 401 32 0300 0 60 g Getriebe C-SC_CSSM Version 1.0 2017-10-09 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...

  • Seite 5: Störungssuche

    AKBU 35 PMQ; AKBU 35 PMQW Störungssuche Momentan nicht verfügbar. C-SC_CSSM Version 1.0 2018-05-17 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 6 4. Die Verriegelung (4) drücken und halten. 5. Die zwei Stecker (5) entfernen. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 7 1. Das Gehäuse (1) entfernen. Werkzeuge: 2. Den Schutzschlauch (2) entfernen. - Kreuzschlitz- Schraubendreher PH2 C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 2 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 8 2. Die zwei Hebel (2) herausdrehen. 3. Den Bohrmotor (3) aus der Führung schieben. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 3 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 9 3. Den Schaltereinsatz (3) entfernen. 4. Die Verriegelung (4) öffnen. 5. Das Flachbandkabel (5) abziehen. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 4 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 10 1. Die vier Schrauben (1) herausdrehen. Werkzeuge: 2. Das Getriebegehäuse (2) entfernen. - Torx T20 - Kunststoffhammer C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 5 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 11 3. Das Hinweisschild durchtrennen. 4. Die fünf Schrauben (3) herausdrehen. 5. Das Motorgehäuse (4) entfernen. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 6 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 12 2. Den Stecker (1) entriegeln und abziehen. 3. Die zwei Klemmen (2) entfernen. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 7 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 13 - Torx T15 6. Das Gehäuse (2) entfernen. 7. Den Schutzschlauch (3) entfernen. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 8 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 14 3. Das Rillenkugellager (3) zusammen mit dem Dichtring (4) abziehen. 4. Die Platte (5) entfernen. 5. Das Rillenkugellager (6) abziehen. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 9 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 15 Zwischenlager demontieren 1. Die drei Rillenkugellager (1) herausziehen. Werkzeuge: - Gleithammer - Innenauszieher C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 10 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 16 1. Die vier Schrauben (1) herausdrehen. Werkzeuge: 2. Das Getriebegehäuse (2) entfernen. - Torx T20 - Kunststoffhammer C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 17 5. Den Sicherungsring (5) entfernen. 6. Das Zahnrad (6) entfernen. 7. Das Zahnrad (7) entfernen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 2 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 18 - Sicherungsringzange - Dornpresse - Hülse ø innen 44 mm ø außen 50 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 3 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 19 AKBU 35 PMQ; AKBU 35 PMQW Demontage Getriebegehäuse demontieren 1. Die drei Quadringe (1) entfernen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 4 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 20 - Sicherungsringzange - Dornpresse - Hülse ø innen 39 mm ø außen 42 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 5 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 21 Werkzeuge: - Dornpresse - Hülse ø innen 22 mm ø außen 37 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 6 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 22 Werkzeuge: - Dornpresse - Hülse ø innen 27 mm ø außen 36 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 7 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 23 1. Den Sicherungsring (1) demontieren. Werkzeuge: 2. Die Mutter (2) entfernen. - Sicherungsringzange C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 8 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 24 3. Die Scheibe (3) entfernen. 4. Die Hülse (4) entfernen. 5. Die Spiralfeder (5) entfernen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 9 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 25 3. Die Spiralfeder (3) entfernen. 4. Die Hülse (4) entfernen. 5. Die vier Kugeln (5) entfernen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 10 von 10 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 26 6. Die Verriegelung (6) drücken und halten. 7. Die zwei Stecker (7) entfernen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 27  Die Clips an der Unterseite beachten. - Kreuzschlitz- Schraubendreher PH2 2. Die Flachkopfschraube (2) herausdrehen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 2 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 28 1. Die zwei Hebel (1) herausdrehen. 2. Den Bohrmotor (2) entfernen. 3. Das Druckstück (3) entfernen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 3 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 29 1. Die vier Schrauben (1) herausdrehen und den Magnetfuß entfernen. Werkzeuge: - Innensechskant- schlüssel 5 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 4 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 30 3. Den Sensor (3) entfernen. 4. Den Schlauch (4) entfernen. 5. Den Dichtring (5) entfernen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 5 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 31 5. Die Schraube gegen den Uhrzeigersinn drehen. -Mutter M5 6. Den Hebel (4) herausziehen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 6 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 32 AKBU 35 PMQ; AKBU 35 PMQW Demontage Verbindungskabel demontieren 1. Den Dichtring (1) entfernen. Werkzeuge: - Schlitzschraubendreher C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 7 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 33 - Kreuzschlitz- 4. Die Schraube (2) herausdrehen. Schraubendreher PH2 5. Die Flachkopfschraube (3) herausdrehen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 8 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 34 3. Die Buchse (3) auf beiden Seiten entfernen. - Innenlagerabzieher 18-22 mm - Gleithammer C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 9 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 35 5 mm 3. Die Skala (3) entfernen. 4. Die drei Handgriffe (4) herausdrehen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 10 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 36 4. Die fünf Schrauben herausdrehen und die Führungsleiste (4) entfernen [beidseitig]. 5. Das Druckstück (5) entfernen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 11 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 37 7. Die Blattfeder (5) platzieren. ±0.15 Nm 8. Die Schraube (6) hineindrehen [1.1 Nm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 38 Werkzeuge: - Dornpresse - Hülse ø innen 26 mm ø außen 30 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 2 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 39 4. Die Zylinderschraube (4) hineindrehen [8.0 Nm 5. Die Scheibe (5) platzieren. 6. Die Welle mit Fett bestreichen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 3 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 40 1. Das Drehkreuz (1) platzieren. Werkzeuge: 2. Den Sicherungsring (2) montieren. - Sicherungsringzange C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 4 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 41  Bis auf die Position „30%“ drehen. 5. Den Hebel (3) lagerichtig montieren. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 5 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 42 2. Den Gewindestift (1) hineindrehen. - Montagehilfe -Schraube M5x30 -Mutter M5 - Innensechskant- schlüssel 3 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 6 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 43 3. Den Sensor in den Schlauch (2) einführen. 4. Den Sensor in der Bohrung (3) platzieren. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 7 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 44 - Torx T10 ±0.1 Nm 3. Die zwei Schrauben (2) mit Sicherungsscheibe hineindrehen [0.7 Nm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 8 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 45 2. Die vier Schrauben (2) hineindrehen [8.0 Nm - Innensechskant- schlüssel 5 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 9 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 46 Dichtring montieren 1. Den Dichtring (1) mit Fett bestreichen. 2. Den Dichtring (1) platzieren. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 10 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 47 7. Die Führung mit Hilfe des Drehkreuzes nach unten fahren. ±0.3 Nm 8. Die Schraube (4) hineindrehen [3.0 Nm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 11 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 48 2. Den Bohrmotor (2) auf die Führung schieben. - Innensechskant- schlüssel 4 mm 3. Die zwei Hebel (3) hineindrehen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 12 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 49 2. Den Schutzschlauch (2) montieren. - Kreuzschlitz- Schraubendreher PH2 3. Das Gehäuse (3) platzieren. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 13 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 50 7. Den Deckel (7) lagerichtig einsetzen. ±0.3 Nm 8. Die vier Schrauben (8) hineindrehen [2.7 Nm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 14 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 51 2. Die oberen drei Gewindestifte (2) [Reihenfolge: Von oben nach unten] mit jeweils 1,4Nm anziehen. - Drehmomentschlüssel mit Innensechskant 2,5 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 15 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 52 1. Die angezogenen Gewindestifte jeweils gegen den Uhrzeigersinn um 60° nach links drehen. Werkzeuge: - Innensechskant- schlüssel 2,5 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 16 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 53 2. Die unteren zwei Gewindestifte (2) [Reihenfolge: Von oben nach unten] mit jeweils 1,4Nm anziehen. - Drehmomentschlüssel mit Innensechskant 2,5 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 17 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 54 1. Die angezogenen Gewindestifte jeweils gegen den Uhrzeigersinn um 60° nach links drehen. Werkzeuge: - Innensechskant- schlüssel 2,5 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 18 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 55  Ist die Führung zu leichtgängig, die Gewindestifte schrittweise um 10°, im Uhrzeigersinn drehen.  Nach Lösen oder Anziehen der Gewindestifte den Vorgang wiederholen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 19 von 19 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 56 Werkzeuge: - Dornpresse - Hülse ø innen 17 mm ø außen 25 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 57  Die Lage des Zahnrades beachten. Der kleinere Absatz (2) zeigt in Richtung Wellenverzahnung. - Dornpresse - Hülse ø innen 16 mm ø außen 25 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 2 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 58 - Dornpresse - Hülse ø innen 26 mm ø außen 42 mm - Sicherungsringzange C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 3 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 59 ø innen 5 mm 6. Den Sicherungsring (4) montieren. ø außen 15 mm - Sicherungsring- zange C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 4 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 60 Werkzeuge: 2. Die Hülse (5) montieren. - Steckschlüssel- Einsatz 7 mm - Steckschlüssel C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 5 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 61 ø innen 10 mm 5. Das Rillenkugellager (5) aufpressen. ø außen 24 mm C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 6 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 62 2. Die Dichtung (2) lagerichtig platzieren. - Kombizange 3. Das Getriebe (3) mit Fett befüllen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 7 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 63 ±0.3 Nm 2. Die vier Schrauben (2) hineindrehen [3.0 Nm - Torx T20 C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 8 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 64 3. Die Scheibe (3) platzieren. - Durchschlag ø 6 mm 4. Den Sicherungsring (4) montieren. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 9 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 65 4. Die Spiralfeder (4) einsetzen. 5. Die Hülse (5) platzieren. 6. Den Sicherungsring (6) montieren. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 10 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 66 3. Die Mutter (2) über die Welle schieben. 4. Den Sicherungsring (3) auf der Welle befestigen. C-SC_CSSM Version 1.0 2018-04-13 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 11 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 67 ø außen 18 mm - Hülse ø innen 10 mm ø außen 23 mm C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 68 ø außen 26 mm - Hülse ø innen 7 mm ø außen 13 mm C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 2 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 69 Werkzeuge: 2. Den Dichtring (1) platzieren. - Dornpresse 3. Den Anker (2) einpressen. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 3 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 70 2. Das Gehäuse (2) platzieren. 3. Die vier Schrauben (3) hineindrehen [0.9 Nm ±0.1 Nm]. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 4 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 71 2. Die Elektronik (2) lagerichtig platzieren.  Das Flachbandkabel nicht beschädigen. 3. Den Stator (3) lagerichtig platzieren. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 5 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 72 3. Den Stecker (3) anschließen. 4. Darauf achten, dass das Kabel zugentlastet ist. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 6 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 73 Abbildung ähnlich Abbildung ähnlich 1. Das Schutzgitter (1) aufstecken. 2. Das Anschlussstück (2) platzieren. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 7 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 74 - Torx T20 3. Den Luftleitring (3) platzieren. 4. Das Zwischenlager (4) mit Anker montieren. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 8 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 75 ±0.3 Nm 2. Die vier Schrauben (2) hineindrehen [3.0 Nm - Torx T20 C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 9 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 76 Schraubendreher PH2 3. Die zwei Hebel (3) hineindrehen. 4. Die Linsenschraube (4) hineindrehen. C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 10 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 77 3. Den Deckel (3) platzieren. ±0.3 Nm 4. Die zwei Schrauben (4) hineindrehen [2.0 Nm C-SC_CSSM Version 1.0 2019-06-06 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 11 von 11 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
  • Seite 78 AKBU 35 PMQ; AKBU 35 PMQW; AJMU 137 PMQW Anschlussplan C-SC_CSSM Version 1.0 2018-05-17 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. Seite 1 von 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN...
