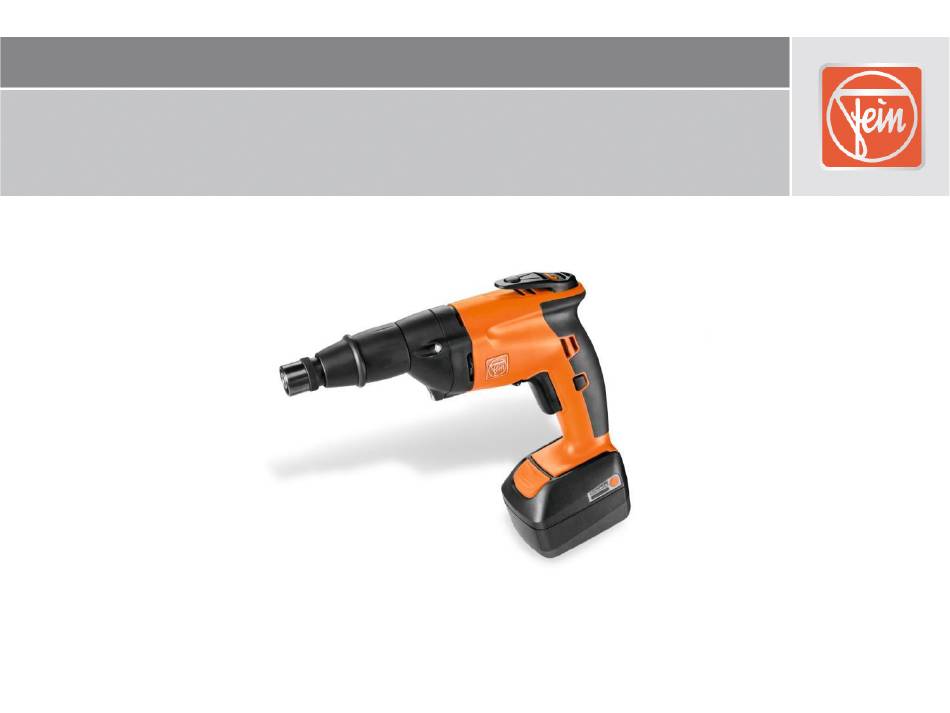

- Seite 1 ASCS 4.8, 6.3 Reparaturanleitung Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 1/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 2: Inhaltsverzeichnis
Inhalt Beschriebene Gerätetypen Technische Daten Vorschriften Benötigte Werkzeuge Benötigte Schmier- und Hilfsstoffe Demontage Montage Störungssuche Anschlussplan Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 2/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 3: Beschriebene Gerätetypen

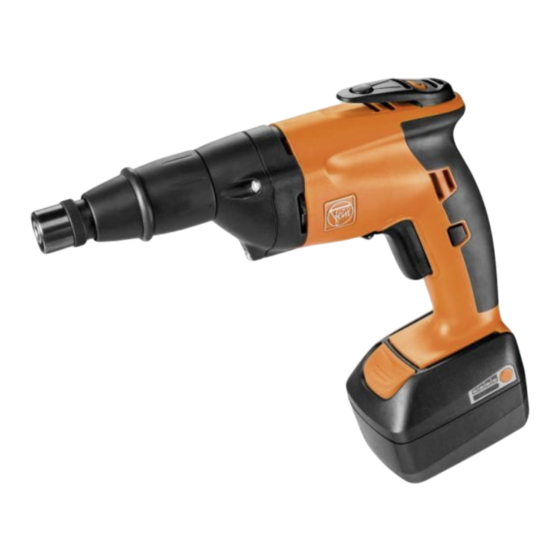

Diese Reparaturanleitung beschreibt die Reparatur folgender Gerätetypen: Gerätetyp Bestell Nr. ASCS 4.8 711310 ASCS 6.3 711311 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 3/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 4: Technische Daten
Technische Daten Die vollständigen Technischen Daten finden Sie in der Betriebsanleitung des jeweiligen Geräts. Prüfdaten Die aktuellen Prüfdaten aller Geräte finden Sie im FEIN Extranet (Kundendienst → Reparaturhilfen). Schmierstoffe Die bei FEIN erhältlichen Schmierstoffe und Gebindegrößen finden Sie im FEIN Extranet (Kundendienst →... - Seite 5 6 Nm 7 Nm HINWEIS Die aufgeführten Drehmomentwerte sind Anhaltspunkte für die Drehmomenteinstellung. Je nach Schraubfall entstehen Schwankungen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 5/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 6: Vorschriften
Bei Inbetriebsetzung sind die einschlägigen Unfallverhütungsvorschriften der Berufsgenossenschaften zu beachten. Für die bestimmungsgemäße Verwendung gilt das Geräte- und Produktsicherheitsgesetz. Außerhalb Deutschlands müssen die im jeweiligen Land gültigen Vorschriften eingehalten werden! Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 6/48 Version 1... -
Seite 7: Benötigte Werkzeuge
Testplatine 6 41 340 0100 0 HINWEIS Nur Sonderwerkzeuge mit einer Bestell-Nr. können Sie bei FEIN bestellen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 7/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. - Seite 8 Steckerkontakt konzipiert ist. Hersteller-Nr.: 1-1579007-6 (nicht bei FEIN erhältlich) Hersteller: www.te.com Preis: ca. 40 € Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 8/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 9: Benötigte Schmier- Und Hilfsstoffe
0 40 121 0300 4 13 g Getriebe Fett 0 40 106 0100 1 Gleitlagerbuchse Zwischenlager Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 9/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 10: Demontage
1. Akku, Tiefenanschlaghülse, Überwurfhülse und Schrauberbit demontieren. 2. Schrauben am Getriebekopf lösen. 3. Getriebekopf abnehmen. Werkzeug: -Schraubendreher Torx 20 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 10/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. - Seite 11 1. Schrauben am Gehäuseoberteil lösen und Gehäuseoberteil abnehmen. 2. Stecker an der Potentiometer-Elektronik abklemmen. 3. Potentiometer-Elektronik und Gürtelhaken abnehmen. Werkzeug: -Schraubendreher Torx 15 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 11/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 12 Werkzeug: Die Arretiernasen im Stecker verschleißen bei der Demontage. -Entriegelungswerkzeug Bei der Montage neuen Stecker verwenden. 4. Motor und Luftleitring aus dem Gehäuse herausnehmen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 12/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 13 ASCS 4.8, 6.3 6. Demontage 1. Die Schalterkabel mit dem Entriegelungswerkzeug aus dem Stecker herausdrücken. Werkzeug: -Entriegelungswerkzeug Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 13/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 14 6. Demontage 1. Kugellager und Dichtring vom Motor abziehen. Werkzeug: -Kugellagerabzieher 19 mm -Abziehglocke mit Spitze Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 14/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 15 ASCS 4.8, 6.3 6. Demontage ASCS 4.8 ASCS 6.3 ASCS 4.8 ASCS 6.3 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 15/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 16 ASCS 4.8, 6.3 6. Demontage ACHTUNG Beschädigung der Buchse. Die Buchse besitzt zwar eine Schlüsselfläche, darf aber nicht abgeschraubt werden. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 16/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 17 1. Sicherungsring lösen und zusammen mit der Scheibe abnehmen. 2. Druckfeder abnehmen. 3. Hülse abnehmen. Werkzeug: -Seegeringzange außen -Schraubendreher Schlitz klein Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 17/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 18 ASCS 4.8, 6.3 6. Demontage ASCS 4.8 1. Axialscheibe und die beiden Scheiben vom Zwischenlager abnehmen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 18/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 19 ASCS 4.8 1. Kugel vom Werkzeugträger abnehmen. 2. Nockenrad abnehmen. 3. Werkzeugträger aus dem Getriebekopf herausnehmen. 4. Die beiden Scheiben und die Druckfeder vom Werkzeugträger abnehmen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 19/48 Version 1...
- Seite 20 6. Demontage ASCS 4.8 1. Nockenrad vom Werkzeugträger herunterpressen. Werkzeug -Dornpresse -Hülse: Innendurchmesser 15mm Außendurchmesser 25 mm Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 20/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 21 ASCS 4.8, 6.3 6. Demontage ASCS 6.3 1. Dichtung abnehmen. 2. Axialscheibe und die beiden Scheiben vom Zwischenlager abnehmen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 21/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 22 ASCS 4.8, 6.3 6. Demontage ASCS 6.3 1. Stirnradwelle zusammen mit den beiden Scheiben abnehmen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 22/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 23 1. Kugel vom Werkzeugträger abnehmen. 2. Scheibe und Nockenrad abnehmen. 3. Werkzeugträger aus dem Getriebekopf herausnehmen. 4. Die beiden Scheiben und die Druckfeder vom Werkzeugträger abnehmen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 23/48 Version 1...
- Seite 24 6. Demontage ASCS 6.3 1. Nockenrad vom Werkzeugträger herunterpressen. Werkzeug: -Dornpresse -Hülse: Innendurchmesser 15mm Außendurchmesser 25 mm Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 24/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 25 ASCS 6.3 1. Stirnrad von der Stirnradwelle herunterpressen. Werkzeug: -Dornpresse -Hülse: Innendurchmesser 16 mm Außendurchmesser 26 mm Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 25/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 26: Montage
ASCS 4.8, 6.3 7. Montage Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 26/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. - Seite 27 Welle des Motors muss beim Pressen abgestützt werden (z. B. mit einem Dorn). 1. Kugellager auf den Motor aufpressen. Werkzeug: -Dornpresse -Dorn -Kugellagerauflage: D = 19 mm Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 27/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 28 2. Dichtring gefühlvoll auf den Motor pressen. -Dornpresse -Dorn -Hülse: Innendurchmesser 7 mm Außendurchmesser 30 mm Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 28/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 29 7. Montage 1. Nockenring auf den Werkzeugträger pressen. Werkzeug: -Dornpresse -Hülse: Innendurchmesser 12 mm Außendurchmesser 25 mm Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 29/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 30 ASCS 4.8, 6.3 7. Montage ASCS 6.3 ASCS 4.8 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 30/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 31 1. Scheibe, Feder und zweite Scheibe auf den Werkzeugträger schieben. 2. Werkzeugträger fetten und in das Getriebegehäuse schieben. Werkzeug: -Fett 0 40 121 0300 4 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 31/48 Version 1...
- Seite 32 4. Axialscheibe fetten und auf das Zwischenlager auflegen. 5. Dicke Scheibe fetten und auf das Zwischenlager auflegen. Werkzeug: -Fett 0 40 106 0100 1 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 32/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 33 2. Neue Dichtung auflegen. 3. Getriebegehäuse und Zwischenlager zusammenstecken. Werkzeug: -Fett 0 40 121 0300 4 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 33/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 34 2. Werkzeugträger fetten und in das Getriebegehäuse schieben. 3. Gleitlagerbuchse fetten. Werkzeug: -Fett 0 40 121 0300 4 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 34/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 35 ASCS 4.8, 6.3 7. Montage ASCS 6.3 1. Nockenrad auf den Werkzeugträger schieben. 2. Nadelhülse auf den Werkzeugträger schieben. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 35/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 36 1. Die Scheiben fetten und auf die Stirnradwelle schieben. 2. Stirnradwelle in das Getriebegehäuse einsetzen. Werkzeug: -Fett 0 40 121 0300 4 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 36/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 37 3. Axialscheibe fetten und auf das Zwischenlager auflegen. 4. Dicke Scheibe auf das Zwischenlager auflegen. Werkzeug: -Fett 0 40 106 0100 1 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 37/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 38 2. Neue Dichtung auflegen. 3. Getriebegehäuse und Zwischenlager zusammenstecken. Werkzeug: -Fett 0 40 121 0300 4 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 38/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 39 Bei Bedarf die Feder etwas nach oben drücken. 2. Luftleitring auf den Motor aufsetzen. 3. Die Motorkabel in die Führungen des Luftleitrings hineindrücken. Werkzeug: -Schraubendreher Schlitz klein Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 39/48 Version 1...
- Seite 40 1. Motor zusammen mit dem Luftleitring in das Gehäuseunterteil einlegen. 2. Schwarzes Motorkabel einlegen. 3. Schalter in das Gehäuseunterteil einlegen. Werkzeug: -Schraubendreher Schlitz klein Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 40/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 41 2. Die Kabel des Motorsteckers einzeln über die Fixierung am Luftleitring drücken. 3. Stecker in den Motor einstecken. 4. Rotes Motorkabel über die anderen Kabel in die Führung einsetzen. Werkzeug: -Kabelhaken Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 41/48 Version 1...
- Seite 42 1. Die dünnen Kabel vom Motor unter das rote Kabel legen. 2. Stecker auf die Potentiometer-Elektronik stecken. 3. Potentiometer-Elektronik zusammen mit dem Gürtelhaken in das Gehäuseunterteil einsetzen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 42/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 43 7. Montage 1. Gehäuseoberteil aufsetzen und festschrauben. 2. Getriebekopf aufsetzen und festschrauben. Werkzeug -Schraubendreher Torx 20 Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 43/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
- Seite 44 HINWEIS Werkzeug: Bei der Montage einen neuen Sicherungsring verwenden. -Seegeringzange außen -Schlitzschraubendreher klein 5. Funktionsprüfung durchführen. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 44/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 45: Störungssuche
Motor dreht sich nur in eine Stecker am Motor hat sich gelöst oder Verkabelung prüfen. Richtung. sitzt locker. Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 45/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN. -
Seite 46: Störungssuche (Elektrisch)
Testplatine FEIN empfiehlt die Verwendung der Testplatine (Sonderwerkzeug) zur elektrischen Störungssuche. Sie können die Testplatine für ASCS 4.8/6.3, ASCT 14/18, ASCM, ABOP 6/10/13-2 verwenden. Da ein direktes Prüfen des Motors nicht möglich ist, können Sie mit der Testplatine Funktionen von Werkzeuge: Schalter und Drehmoment-Potentiometer (falls vorhanden) überprüfen. - Seite 47 Pin 8 (proportional zum Potentiometerweg) Widerstandsbereich (nur ASCS) Stufe 1: 90 kΩ ±10 kΩ Bohrstufe: 0 kΩ Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 47/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
-
Seite 48: Anschlussplan
ASCS 4.8, 6.3 9. Anschlussplan Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung. C-SC_CSSM 2012.07 48/48 Version 1 Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
