Fein ASCT 14 Reparaturanleitung

Fein ASCT 14 Reparaturanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de
propiedad industrial.
Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

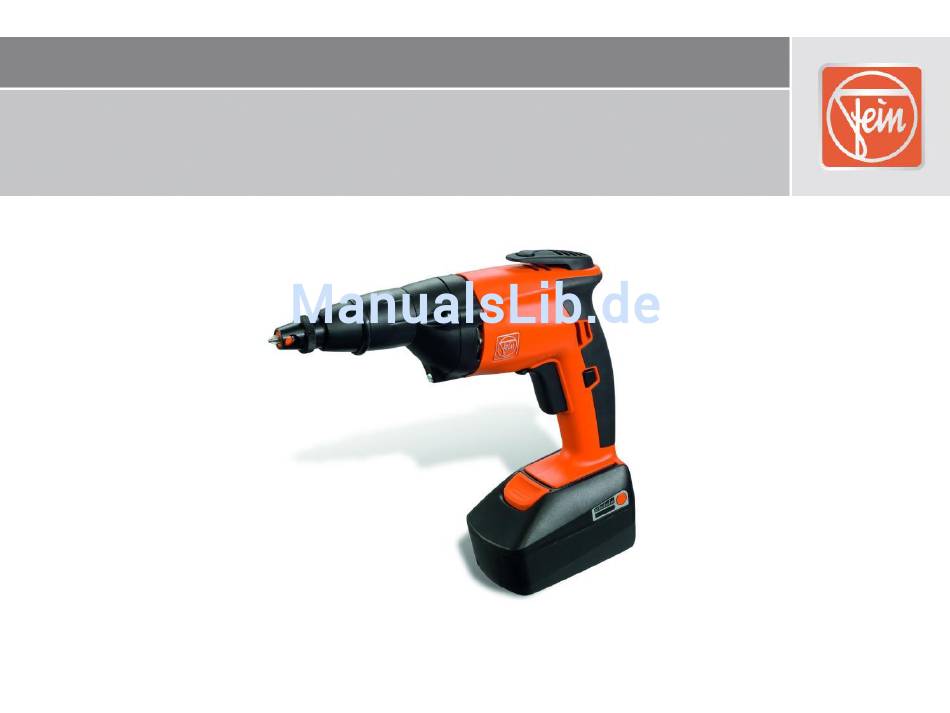

ASCT 14, 18 / 14U, 18U
Instrucciones de
reparación
C-SC_CSSM
2012.09
1/48
Versión 1

Werbung

loading

Verwandte Anleitungen für Fein ASCT 14

Inhaltszusammenfassung für Fein ASCT 14

  • Seite 1 ASCT 14, 18 / 14U, 18U Instrucciones de reparación Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 1/48 Versión 1 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Seite 2 Lubricantes y sustancias adicionales necesarios Desmontaje Montaje Localización de averías Esquema de conexiones Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 2/48 Versión 1 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Seite 3 ASCT 14U 711315 ASCT 18 711316 ASCT 18U 711317 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 3/48 Versión 1 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.

  • Seite 4: Datos Técnicos

    Encontrará los datos técnicos completos en el manual de instrucciones del equipo correspondiente. Datos de prueba Encontrará los datos de prueba actuales de todos los equipos en la extranet de FEIN (servicio de atención al cliente → ayudas para la reparación).
  • Seite 5 Para el uso conforme a las disposiciones será válida la ley de seguridad de equipos y productos. ¡Fuera de Alemania deben cumplirse las normas vigentes en cada país! Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09...

  • Seite 6: Herramientas Necesarias

    Solo puede pedir a FEIN herramientas especiales con un n.º de referencia. Pletina de prueba 6 41 340 0100 0 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 6/48 Versión 1 propiedad industrial.
  • Seite 7 N.º de fabricante: 1-1579007-6 (FEIN no la suministra) Fabricante: www.te.com Precio: aprox. 40 € Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 7/48 Versión 1 propiedad industrial.
  • Seite 8 ASCT 14U, 18U Grasa 0 40 101 0100 4 10 g Engranaje, rodamiento Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 8/48 Versión 1 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Seite 9 1. Desmontar el acumulador. 2. Soltar los tornillos del cabezal de engranaje. 3. Quitar el cabezal de engranaje. Herramienta: -Destornillador Torx 20 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 9/48 Versión 1 propiedad industrial.
  • Seite 10 1. Soltar los tornillos de la parte superior de la carcasa y quitarla. 2. Quitar el gancho de cinturón. Herramienta: -Destornillador Torx 15 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 10/48 Versión 1...
  • Seite 11 -Herramienta de desbloqueo Utilizar un enchufe nuevo al realizar el montaje. 4. Sacar de la carcasa el motor y el anillo conductor de aire. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 11/48 Versión 1...
  • Seite 12 6. Desmontaje 1. Presionar para extraer del enchufe los cables del interruptor con la herramienta de desbloqueo. Herramienta: -Herramienta de desbloqueo Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 12/48 Versión 1 propiedad industrial.
  • Seite 13 -Extractor de cojinetes de bolas 19 6 41 07 019 00 7 -Campana de desmontaje con punta 6 41 04 150 00 8 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 13/48 Versión 1...
  • Seite 14 2. Extraer el resorte a presión. -Pinzas de anillo de retención 3. Extraer el casquillo. -Destornillador de ranura pequeño 4. Extraer la bola del portaherramientas. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 14/48 Versión 1 propiedad industrial.
  • Seite 15 ASCT 14, 18 / 14U, 18U 6. Desmontaje ASCT 14, 18 ASCT 14U, 18U Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 15/48 Versión 1 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Seite 16 ASCT 14, 18 / 14U, 18U 6. Desmontaje ASCT 14, 18 1. Extraer el disco axial y los dos discos del cojinete intermedio. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 16/48 Versión 1...
  • Seite 17 2. Sacar el portaherramientas del cabezal de engranaje. 3. Extraer los dos discos y el resorte a presión del portaherramientas. 4. Extraer el piñón del árbol de levas. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 17/48 Versión 1...
  • Seite 18 1. Extraer presionando el piñón del árbol de levas del portaherramientas. Herramienta -Prensa mandrinadora -Casquillo: diámetro interior 13 mm diámetro exterior 30 mm Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 18/48 Versión 1 propiedad industrial.
  • Seite 19 1. Desatornillar el manguito del cojinete del cabezal de engranaje. 2. Extraer la junta toroidal del manguito del cojinete. Herramienta -Llave de boca 27 mm Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 19/48 Versión 1...
  • Seite 20 3. Extraer el pasador elástico del árbol de garras. 4. Extraer la bola del portaherramientas. 5. Sacar el portaherramientas del cabezal de engranaje. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 20/48 Versión 1...
  • Seite 21 -Campana de desmontaje con punta 6 41 04 150 00 8 -Casquillo diámetro interior 20 mm diámetro exterior 30 mm Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 21/48 Versión 1 propiedad industrial.
  • Seite 22 -Extractor de cojinetes de bolas 28 6 41 07 028 00 2 -Campana de desmontaje con punta 6 41 04 150 00 8 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 22/48 Versión 1...
  • Seite 23 1. Soltar el tornillo Allen del portaherramientas. 2. Desatornillar el tornillo de ajuste para el ajuste del acoplamiento. Herramienta: -Llave Allen 2,0 mm -Destornillador de ranura Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 23/48 Versión 1 propiedad industrial.
  • Seite 24 ASCT 14, 18 / 14U, 18U 7. Montaje Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 24/48 Versión 1 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Seite 25 1. Insertar por presión el cojinete de bolas en el motor. Herramienta: -Prensa mandrinadora -Mandril -Asiento de cojinete de bolas: D = 19 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 25/48 Versión 1 propiedad industrial.
  • Seite 26 2. Montar a presión con cuidado la junta toroidal en el motor. -Prensa mandrinadora -Mandril -Casquillo: diámetro interior 7 mm diámetro exterior 30 mm Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 26/48 Versión 1 propiedad industrial.
  • Seite 27 Atornillar el manguito del cojinete solo después de haber montado completamente la máquina con el par de apriete indicado. -Llave de boca 27 mm -Llave dinamométrica Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 27/48 Versión 1 propiedad industrial.
  • Seite 28 ASCT 14, 18 / 14U, 18U 7. Montaje ASCT 14U, 18U ASCT 14, 18 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 28/48 Versión 1 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
  • Seite 29 1. Montar a presión el anillo de levas sobre el portaherramientas. Herramienta: -Prensa mandrinadora -Casquillo: diámetro interior 12 mm diámetro exterior 25 mm Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 29/48 Versión 1 propiedad industrial.
  • Seite 30 1. Introducir el anillo de levas, el disco, el resorte y el segundo disco en el portaherramientas. 2. Engrasar el portaherramientas e introducirlo en la caja de engranajes. Herramienta: -Grasa 0 40 121 0300 4 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 30/48 Versión 1 propiedad industrial.
  • Seite 31 4. Engrasar el disco axial y colocarlo en el cojinete intermedio. 5. Engrasar el disco grueso y colocarlo en el cojinete intermedio. Herramienta: -Grasa 0 40 106 0100 1 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 31/48 Versión 1 propiedad industrial.
  • Seite 32 2. Colocar una junta toroidal nueva. 3. Unir la caja de engranajes y el cojinete intermedio. Herramienta: -Grasa 0 40 121 0300 4 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 32/48 Versión 1 propiedad industrial.
  • Seite 33 De una entalladura a la otra, la profundidad de penetración aumenta 0,16 mm. -Llave Allen 2,0 mm 2. Atornillar el tornillo Allen Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 33/48 Versión 1...
  • Seite 34 -Prensa mandrinadora -Casquillo: diámetro interior 13 mm diámetro exterior 20 mm -Casquillo: diámetro interior 20 mm diámetro exterior 30 mm Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 34/48 Versión 1 propiedad industrial.
  • Seite 35 Herramienta: -Grasa 0 40 101 0100 4 -Prensa mandrinadora -Casquillo: diámetro interior 10 mm diámetro exterior 10 mm Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 35/48 Versión 1 propiedad industrial.
  • Seite 36 ASCT 14U, 18U 1. Engrasar el portaherramientas e introducirlo en la caja de engranajes. Herramienta: -Grasa 0 40 101 0100 4 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 36/48 Versión 1 propiedad industrial.
  • Seite 37 7. Montaje ASCT 14U, 18U 1. Insertar el pasador elástico en el agujero. 2. Colocar el árbol de garras en el cojinete intermedio. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 37/48 Versión 1...
  • Seite 38 2. Colocar una junta toroidal nueva. 3. Unir la caja de engranajes y el cojinete intermedio. Herramienta: -Grasa 0 40 101 0100 4 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 38/48 Versión 1 propiedad industrial.
  • Seite 39 El recorte con la pestaña de retención debe hallarse junto a la conexión de enchufe en el motor. Herramienta: -Destornillador de ranura pequeño 3. Insertar a presión los cables de motor en las guías del anillo conductor de aire. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 39/48 Versión 1...
  • Seite 40 Los cables delgados deben situarse debajo de un cable grueso para que no sean aplastados -Gancho de cable por la parte superior de la carcasa. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 40/48 Versión 1...
  • Seite 41 3. Conectar el enchufe en el motor. 4. Introducir el cable de motor rojo sobre el resto de cables en la guía. Herramienta: -Gancho de cable Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 41/48 Versión 1...
  • Seite 42 El mismo interruptor también es utilizado por otras máquinas con sistema electrónico con potenciómetro (p. ej. ASCS 4.8, 6.3). En esta máquina, el enchufe pequeño del interruptor no posee ninguna función ni conexión. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 42/48 Versión 1...
  • Seite 43 1. Colocar la parte superior de la carcasa y atornillarla. Colocar el cabezal de engranaje y atornillarlo. Herramienta -Destornillador Torx 20 Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 43/48 Versión 1 propiedad industrial.
  • Seite 44 NOTA Al realizar el montaje, utilizar un anillo de retención nuevo. -Destornillador de ranura pequeño 5. Realizar una prueba funcional. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 44/48 Versión 1 propiedad industrial.

  • Seite 45: Localización De Averías

    El motor solo gira en un El enchufe del motor se ha soltado o está Comprobar el cableado. sentido. flojo. Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 45/48 Versión 1 propiedad industrial.
  • Seite 46 8. Localización de averías (eléctricas) Montaje de pruebas Pletina de prueba FEIN recomienda el uso de la pletina de prueba (herramienta especial) para la localización de averías eléctricas. Puede utilizar la pletina de prueba para ASCS 4.8/6.3, ASCT 14/18, ASCM, ABOP 6/10/13-2.
  • Seite 47 (proporcional al trayecto del potenciómetro) potenciómetro de par (solo ASCS) nivel 1: 90 kΩ ±10 kΩ Nivel de taladrado: 0 kΩ Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 47/48 Versión 1 propiedad industrial.

  • Seite 48: Esquema De Conexiones

    ASCT 14, 18 / 14U, 18U 9. Esquema de conexiones Todos los derechos reservados para FEIN, especialmente en el caso de registro de derechos de C-SC_CSSM 2012.09 48/48 Versión 1 propiedad industrial. Todo poder de disposición, como la copia y distribución, pertenece a FEIN.
