Fein AKBU 35 PMQ Serie Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Fein Anleitungen
  4. Bohrmaschinen
  5. AKBU 35 PMQ
  6. Bedienungsanleitung

Fein AKBU 35 PMQ Serie Bedienungsanleitung

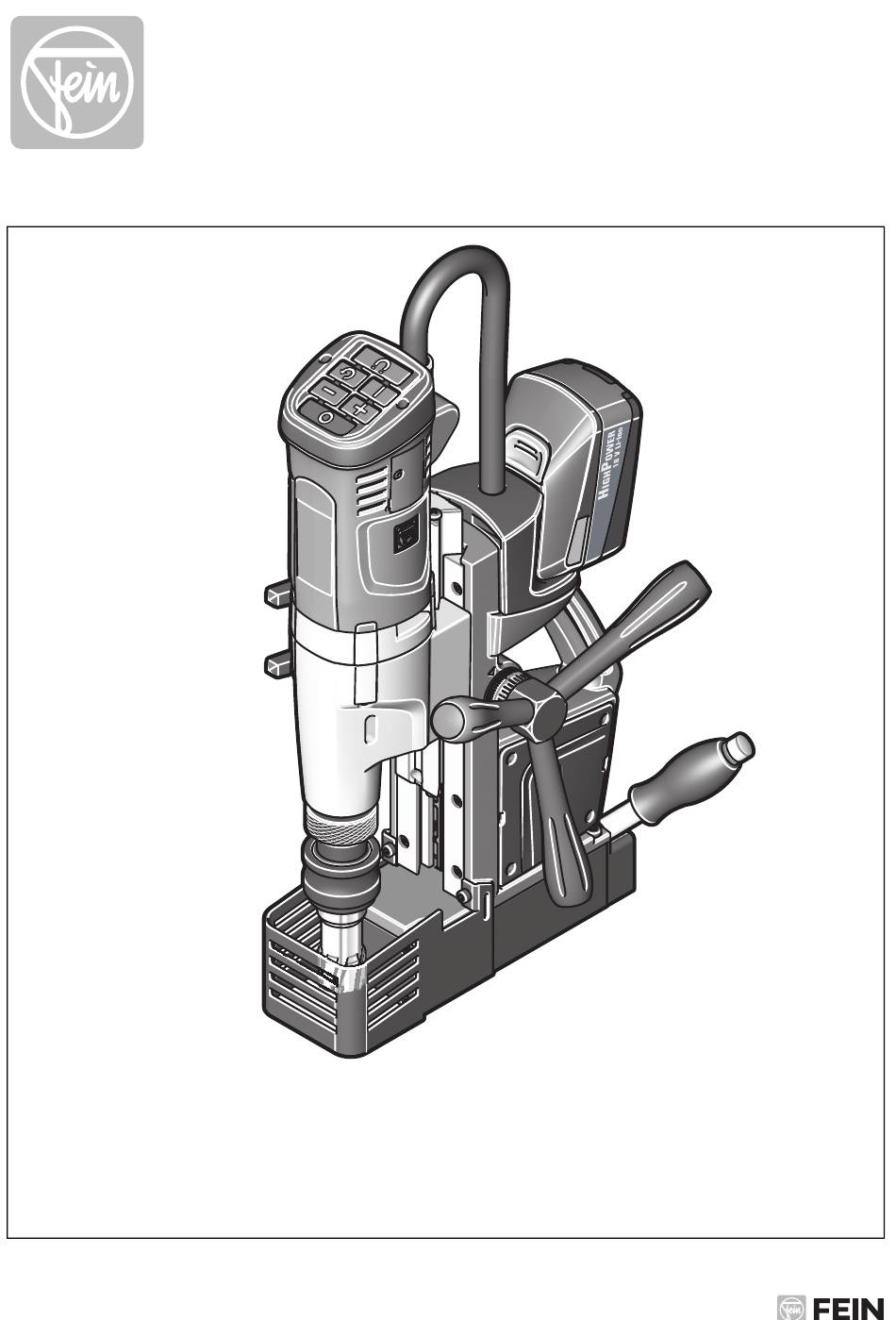

Kernbohrmaschine zum bohren mit kern- und vollbohrern, zum reiben
