Kabelprüfung
Sie können die Kabellänge ermitteln, Split Pairs erkennen
oder – bei Verwendung des Wiremap-Adapters (mitgeliefert,
Art.-Nr. 1563930) – eine Pin-zu-Pin-Durchgangsprüfung über
die gesamte Kabellänge durchführen.

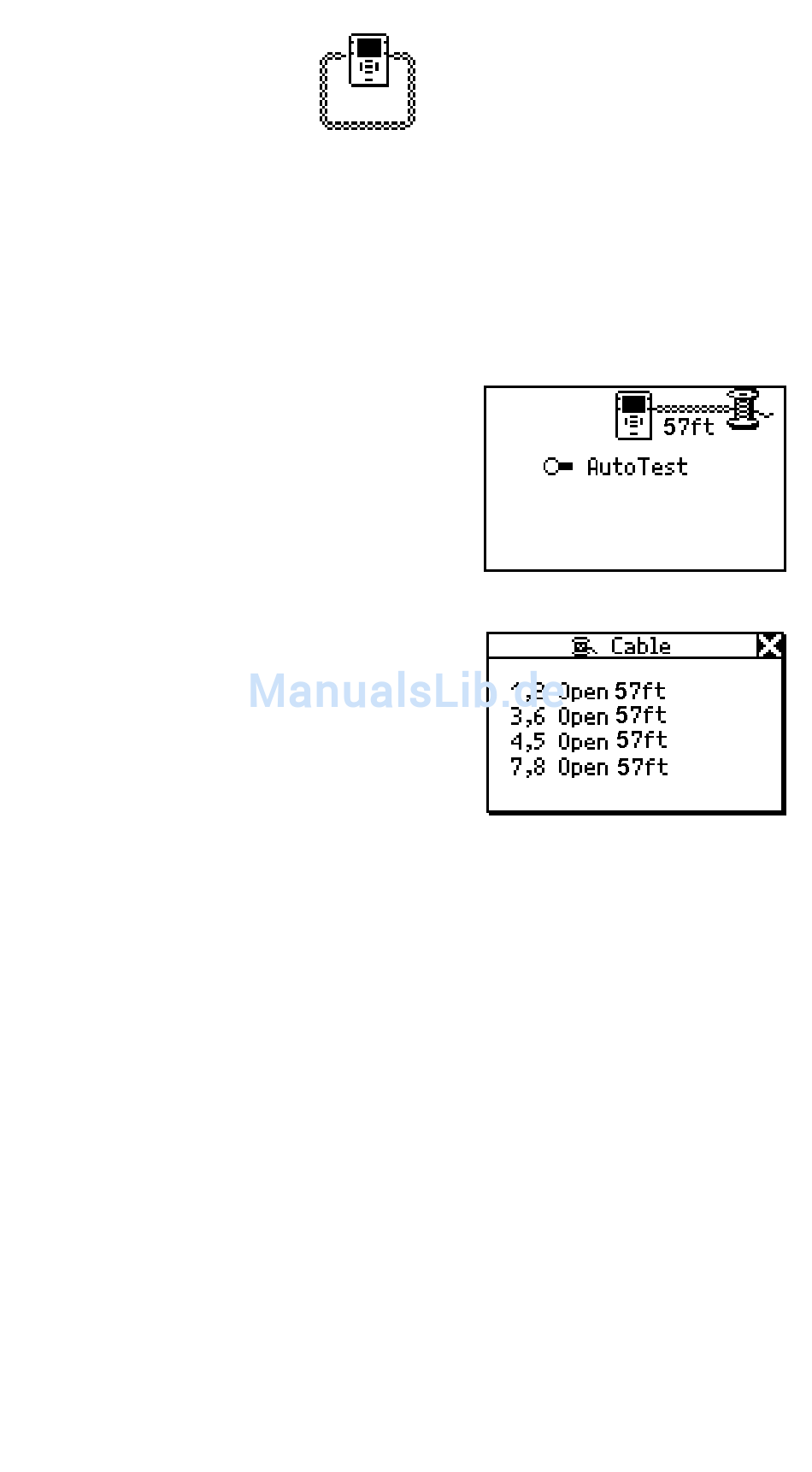

Kabeltest
⇒ ⇒ ⇒ ⇒
Schließen Sie das zu
prüfende Kabel an einer
der beiden Buchsen des
NetTool´s an. Schalten
Sie das NetTool ein.
AutoTest blinkt.
Drücken Sie Select.
⇒ ⇒ ⇒ ⇒
Markieren Sie das Symbol
Spool, und drücken Sie
Select, um den Kabel-
zustand anzuzeigen.
Das NetTool erkennt
die Kabellänge, Unter-
brechungen, Kurzschlüsse
und Split Pairs.
⇒ ⇒ ⇒ ⇒
Dies gilt ebenso für Patch-
kabel, es sei denn Sie
stecken beide Enden in
das NetTool und drücken
dann Select.
5
