Single-Ended-Modus
Was steckt hinter dieser Wanddose?
Um die Erkennung zu optimieren, schließen Sie zunächst
das NetTool bei ausgeschaltetem Gerät (z. B. PC) an.
Schalten Sie dann das NetTool ein, drücken Sie
„AutoTest", und schalten Sie das Gerät ein.
⇒ ⇒ ⇒ ⇒

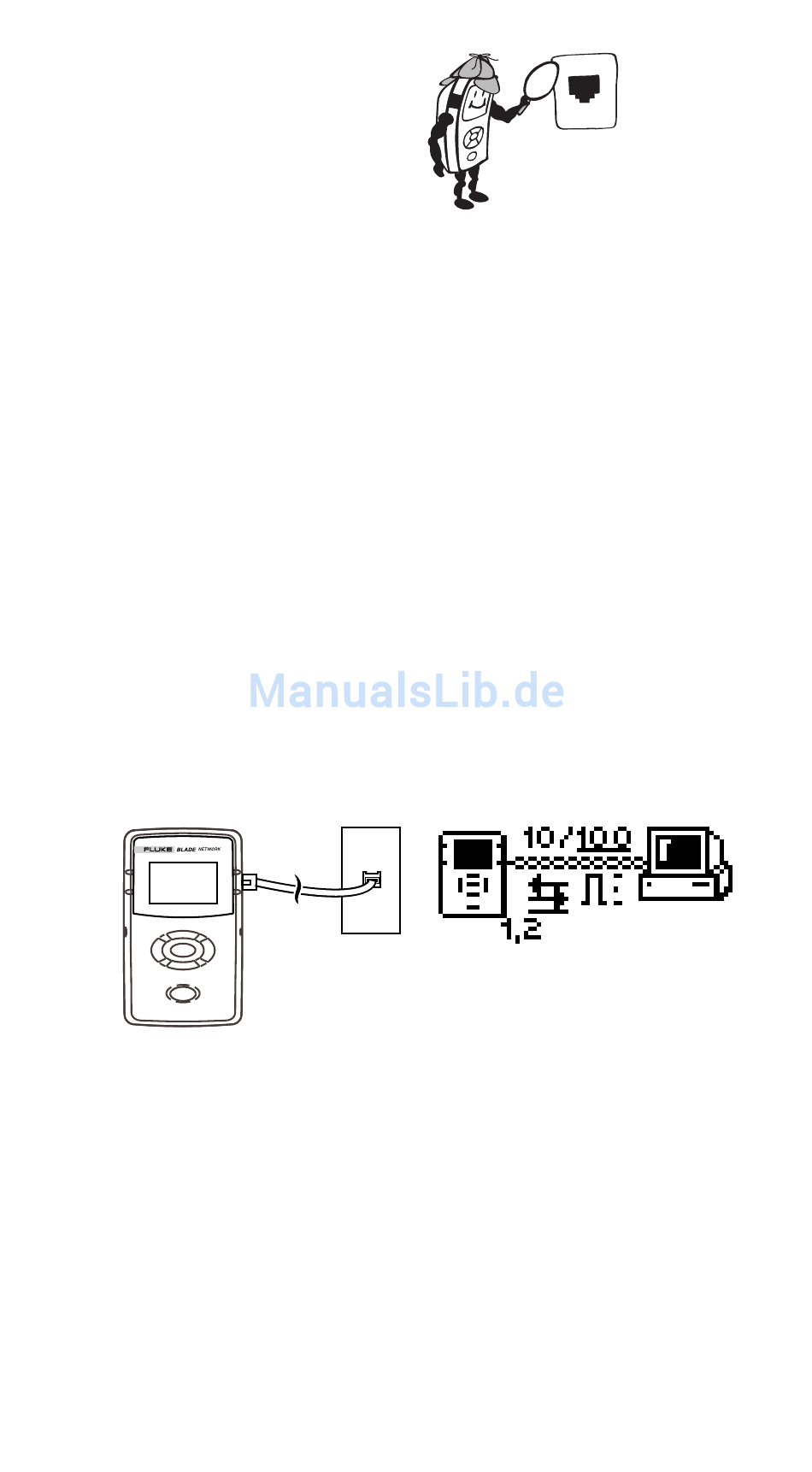

Schließen Sie ein RJ-45-Kabel (mitgeliefert, Art.-Nr.
642774) an einen Netzwerkanschluss oder ein einzelnes
Netzwerkgerät wie etwa einen Hub, PC, Server oder
Drucker an.
⇒ ⇒ ⇒ ⇒
Schließen Sie das andere Ende des Kabels an einer
der beiden Buchsen des NetTool´s an, schalten Sie das
Gerät ein, und starten Sie den AutoTest durch Drücken
der Taste Select (mittlere Taste). In der Anzeige des
NetTool´s erscheinen das NetTool Symbol und das
Symbol für das angeschlossene Gerät.
In diesem Modus können Sie rasch feststellen, ob ein
Netzwerkanschluss oder ein Netzwerkgerät aktiv ist, die
Übertragungsrate und Duplex-Einstellungen ermitteln, den
Frame-Zustand kontrollieren und (bei Anschluss an einen
Hub oder Switch) die Netzwerkverbindung überprüfen.
Weitere Informationen zu den Symbolen finden Sie im
Abschnitt AutoTest (Seite 26). Informationen zum Ausführen
eines Ping-Tests für ein Gerät, das sich im Single-Ended-
Modus befindet, finden Sie unter Ping (Seite 35).
4
