Gegebenenfalls können Sie sich mit Hilfe der Tasten
Nach unten und Nach oben durch den Bildschirminhalt
bewegen. Innerhalb einer Menüanzeige können Sie mit
Hilfe der Taste Rechts zu
Anzeige aus mehr Objekten besteht, können Sie mit
Hilfe der Tasten Rechts und Links die übrigen Seiten
anzeigen. Dies gilt für Datenbildschirme, nicht für
Bildschirme mit Bildlauffunktion.
⇒ ⇒ ⇒ ⇒
Drücken Sie die Taste Nach oben, um das Symbol
(rechts oben) zu markieren, und drücken Sie Select, um
den aktuellen Bildschirm zu schließen.
⇒ ⇒ ⇒ ⇒
Manche Bildschirme enthalten auch ein Schraubenschlüs-
selsymbol
um auf den Konfigurationsbildschirm für diese Funktion
zuzugreifen.

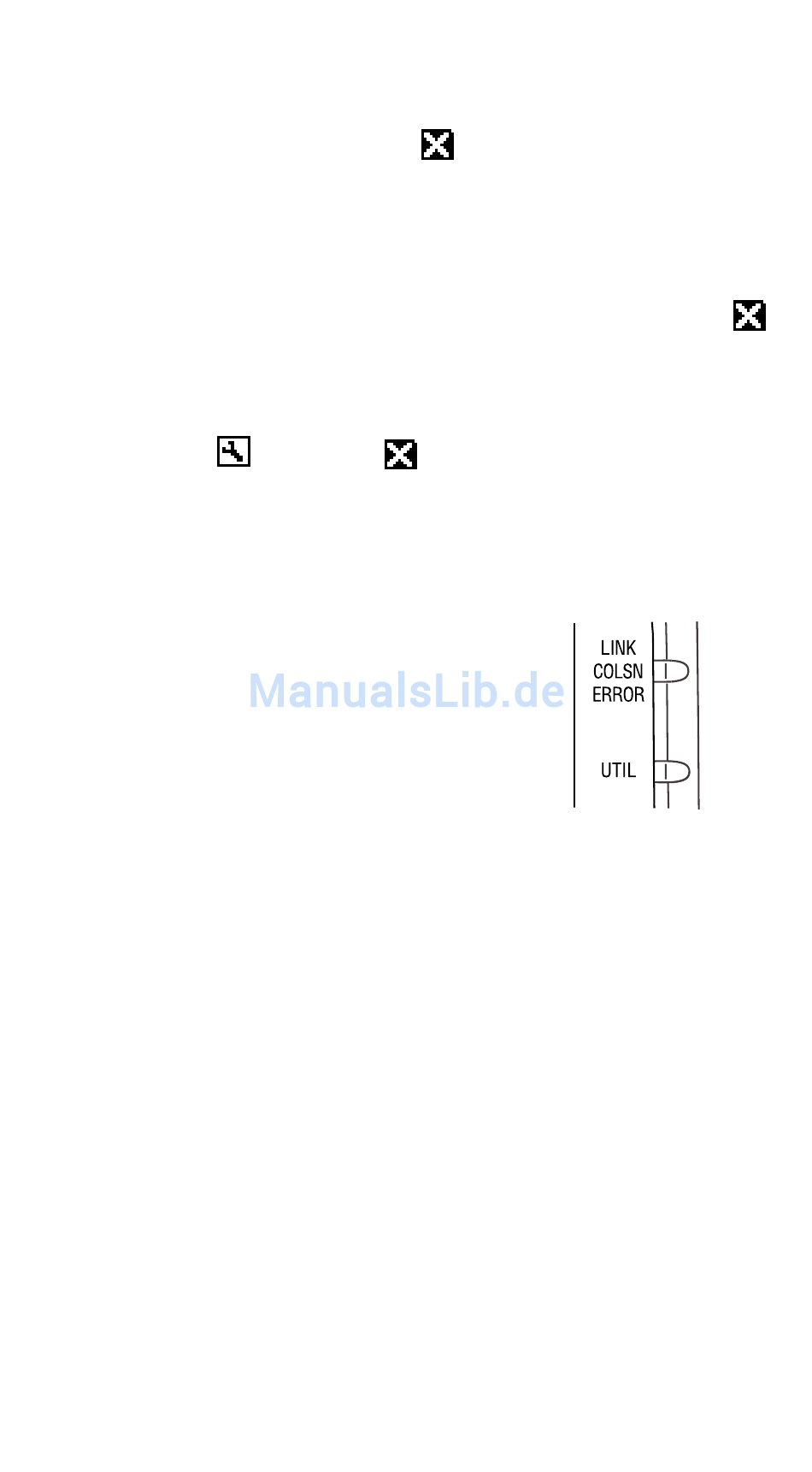

LED-Anzeigen des NetTool´s
Das NetTool ist beidseitig mit
jeweils zwei dreifarbigen LED-
Anzeigen ausgestattet, damit Sie
auf einen Blick Verbindungs- und
Zustandsinformationen erkennen
können.
LINK/CLSN/ERR-LED
Grün = Verbindungssignal erkannt
Gelb = Kollisionen erkannt
Rot = Fehler erkannt
Auslastungs-LED
Die untere dreifarbige LED (UTIL) zeigt den Auslastungsgrad
jeder Seite an.
Grün = Auslastungsgrad unter 40%
Gelb = Auslastungsgrad zwischen 40% und 70%
Rot = Auslastungsgrad über 70%
links von . Wählen Sie dieses Symbol,
zurückkehren . Wenn eine
afq26f.eps
13
