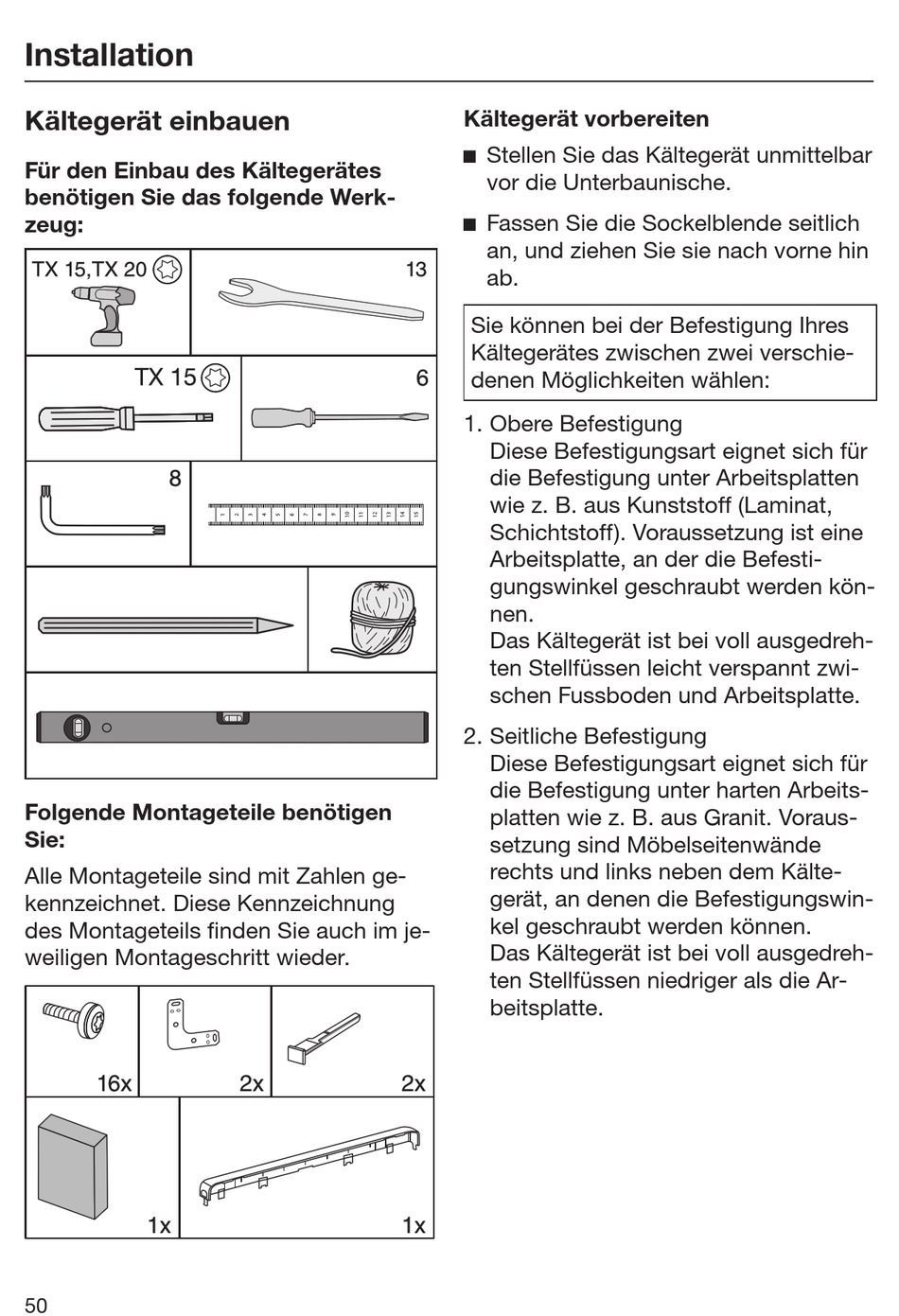

Installation
Kältegerät einbauen
Für den Einbau des Kältegerätes
benötigen Sie das folgende Werk-
zeug:
Folgende Montageteile benötigen
Sie:
Alle Montageteile sind mit Zahlen ge-
kennzeichnet. Diese Kennzeichnung
des Montageteils finden Sie auch im je-
weiligen Montageschritt wieder.
50
Kältegerät vorbereiten
Stellen Sie das Kältegerät unmittelbar
vor die Unterbaunische.
Fassen Sie die Sockelblende seitlich
an, und ziehen Sie sie nach vorne hin
ab.
Sie können bei der Befestigung Ihres
Kältegerätes zwischen zwei verschie-
denen Möglichkeiten wählen:
1. Obere Befestigung
Diese Befestigungsart eignet sich für
die Befestigung unter Arbeitsplatten
wie z. B. aus Kunststoff (Laminat,
Schichtstoff). Voraussetzung ist eine
Arbeitsplatte, an der die Befesti-
gungswinkel geschraubt werden kön-
nen.
Das Kältegerät ist bei voll ausgedreh-
ten Stellfüssen leicht verspannt zwi-
schen Fussboden und Arbeitsplatte.
2. Seitliche Befestigung
Diese Befestigungsart eignet sich für
die Befestigung unter harten Arbeits-
platten wie z. B. aus Granit. Voraus-
setzung sind Möbelseitenwände
rechts und links neben dem Kälte-
gerät, an denen die Befestigungswin-
kel geschraubt werden können.
Das Kältegerät ist bei voll ausgedreh-
ten Stellfüssen niedriger als die Ar-
beitsplatte.
