Gebrauchs- und Montageanweisung
Kühlgeräte
Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor
Aufstellung - Installation - Inbetriebnahme.
Dadurch schützen Sie sich und vermeiden Schäden.
de-CH
M.-Nr. 11 445 280

Werbung

Inhaltsverzeichnis
loading

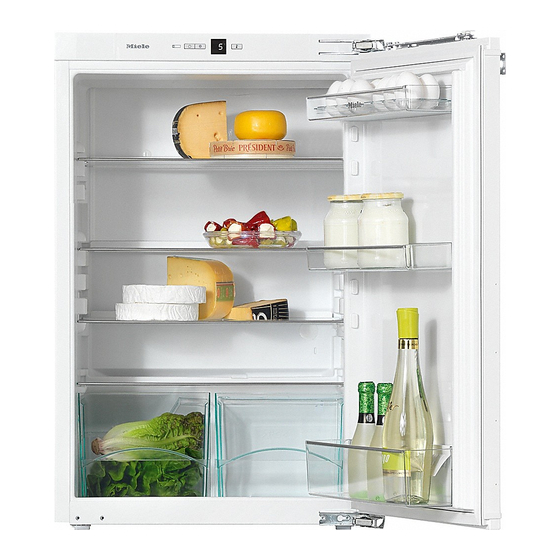

Inhaltszusammenfassung für Miele K 32222 i

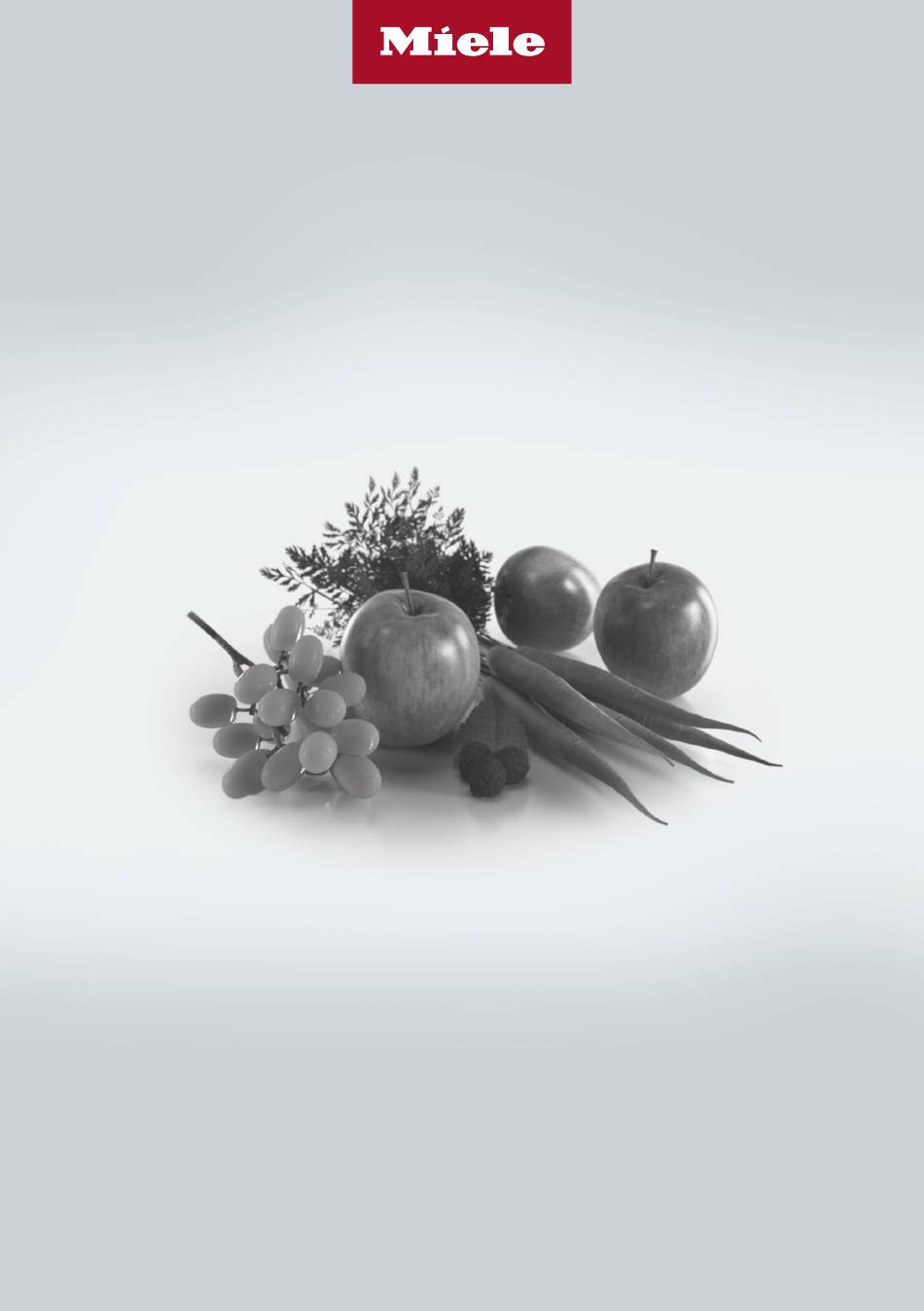

  • Seite 1 Gebrauchs- und Montageanweisung Kühlgeräte Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden. de-CH M.-Nr. 11 445 280...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise und Warnungen .............. 4 Ihr Beitrag zum Umweltschutz................ 13 Energie sparen.....................  14 Gerätebeschreibung....................  17 Nachkaufbares Zubehör..................19 Kältegerät ein- und ausschalten ................  20 Vor dem ersten Benutzen ..................20 Bei längerer Abwesenheit..................21 Die richtige Temperatur .................. 22 ...
  • Seite 3 Inhalt Ca. 24 Stunden nach dem Einlegen.............. 34 Lagerzeit eingefrorener Lebensmittel ............... 34 Gefriergut auftauen................... 35 Schnellkühlen von Getränken................35 Zubehör nutzen ..................... 35 Abtauen ........................  36 Vor dem Abtauen....................36 Zum Abtauen....................37 Nach dem Abtauen ..................37 Reinigung und Pflege .................. 38 Hinweise zum Reinigungsmittel ................
  • Seite 4: Sicherheitshinweise Und Warnungen

    Kapitel zur Installation des Kältegeräts sowie die Sicherheitshinweise und Warnungen unbedingt zu lesen und zu befolgen. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie an einen eventuellen Nachbesitzer weiter.
  • Seite 5: Kinder Im Haushalt

    Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Kältegerät nicht geeignet für den Betrieb in ex- plosionsgefährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden.  Personen (Kinder inbegriffen), die aufgrund ihrer physischen, sen- sorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder...
  • Seite 6 Sicherheitshinweise und Warnungen  Erstickungsgefahr. Kinder können sich beim Spielen in Verpa- ckungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern. Technische Sicherheit  Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Kältegerät entspricht den einschlägigen Sicherheitsbestimmungen sowie den zutreffenden EU-Richtlinien.
  • Seite 7 Kältegerät am öffentlichen Stromnetz ange- schlossen ist.  Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft ausgetauscht werden, um Gefahren für den Benutzer zu vermeiden.  Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr).
  • Seite 8 Miele autorisierten Fachkräften durchgeführt werden.  Garantieansprüche gehen verloren, wenn das Kältegerät nicht von einem von Miele autorisierten Kundendienst repariert wird.  Nur bei Originalersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen Originalersatzteile ausgetauscht werden.
  • Seite 9 Sicherheitshinweise und Warnungen Sachgemässer Gebrauch  Das Kältegerät ist für eine bestimmte Klimaklasse (Raumtempe- raturbereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Kälte- geräts. Eine niedrigere Raumtemperatur führt zu einer längeren Still- standzeit des Kompressors, so dass das Kältegerät die erforderliche Temperatur nicht halten kann.
  • Seite 10 Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Le- bensmittelhersteller.  Verwenden Sie ausschliesslich Miele Originalzubehör. Wenn ande- re Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren.
  • Seite 11 Sicherheitshinweise und Warnungen Reinigung und Pflege  Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös.  Der Dampf eines Dampfreinigers kann an spannungsführende Tei- le gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen und Abtauen des Kältegeräts niemals einen Dampfreiniger.
  • Seite 12: Entsorgung Ihres Altgerätes

    Sicherheitshinweise und Warnungen Transport  Transportieren Sie das Kältegerät immer aufrecht stehend und in der Transportverpackung, damit keine Schäden auftreten.  Verletzungs- und Beschädigungsgefahr. Transportieren Sie das Kältegerät mit Hilfe einer zweiten Person, da das Kältegerät ein ho- hes Gewicht hat. Entsorgung Ihres Altgerätes ...
  • Seite 13: Entsorgung Der Transportverpackung

    Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknah- mestellen zur Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Gemeinde, Stadt, Händler oder Miele. Für das Löschen etwaiger personenbe- zogener Daten auf dem zu entsorgen- den Altgerät sind Sie gesetzmässig ei- genverantwortlich.
  • Seite 14: Energie Sparen

    Energie sparen normaler Energiever- erhöhter Energieverbrauch brauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Son- Bei direkter Sonnenbestrah- nenbestrahlung. lung. Nicht neben einer Wär- Neben einer Wärmequelle mequelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur um 20 °C.
  • Seite 15 Energie sparen normaler Energiever- erhöhter Energieverbrauch brauch Gebrauch Anordnung der Schubladen, Abstellflächen und Ablagen wie im Auslieferungszu- stand. Gerätetür nur bei Bedarf und Häufiges und langes Türöff- so kurz wie möglich öffnen. nen bedeuten Kälteverlust Lebensmittel gut sortiert ein- und einströmende warme ordnen.
  • Seite 16 Energie sparen normaler Energiever- erhöhter Energieverbrauch brauch Abtauen Gefrierfach bei einer Eis- Eine Eisschicht verschlech- schicht von maximal 0,5 cm tert die Kälteabgabe an das abtauen. Gefriergut.
  • Seite 17: Gerätebeschreibung

    Gerätebeschreibung Bedienblende a Ein-/Aus-Taste c Display b SuperKühlen-Taste d Menü Symbol (Einstellungsmodus: Verriegelung ein-/ausschalten) e SuperKühlen-Symbol f Verriegelung-Symbol g Temperaturanzeige h Taste zum Einstellen der Temperatur...
  • Seite 18 Gerätebeschreibung a Bedienblende b Gefrierfach (je nach Modell) c Eierablage / Abstellbord d Innenbeleuchtung e Abstellfläche f Tauwasser-Rinne und Tauwasser- Ablaufloch g Flaschenbord h Obst- und Gemüseschublade (je nach Modell) Diese Abbildung zeigt beispielhaft ein Gerätemodell.
  • Seite 19: Nachkaufbares Zubehör

    Abstellfläche, bei der das vordere Teil vorsichtig unter das hintere geschoben werden kann. Nachkaufbares Zubehör können Sie im Miele Webshop bestellen. Sie er- halten diese Produkte auch über den Miele Kundendienst (siehe Ende dieser Gebrauchsanweisung) und bei Ihrem Miele Fachhändler.
  • Seite 20: Kältegerät Ein- Und Ausschalten

    Kältegerät ein- und ausschalten Zubehör Vor dem ersten Benutzen Flaschenhalter aufstecken Verpackungsmaterialien Die Lamellen des Flaschenhalters ragen  Entfernen Sie sämtliche Verpa- in das Flaschenbord und geben den ckungsmaterialien aus dem Innen- Flaschen beim Öffnen und Schliessen raum. der Gerätetür einen besseren Halt. Schutzfolie Die Edelstahlleisten auf den Abstellbor- den und Abstellflächen sind mit einer...
  • Seite 21: Kältegerät Einschalten

    Kältegerät ein- und ausschalten Kältegerät einschalten Bei längerer Abwesenheit Wird das Kältegerät bei längerer Ab- wesenheit ausgeschaltet, aber nicht gereinigt, besteht im geschlossenem Zustand Gefahr von Schimmel-  Drücken Sie die Ein-/Aus-Taste. bildung. Reinigen Sie das Kältegerät unbe- Das Kältegerät beginnt zu kühlen, und dingt.
  • Seite 22: Die Richtige Temperatur

    Die richtige Temperatur Die richtige Temperatureinstellung ist für ... in der Kühlzone die Lagerung der Lebensmittel sehr In der Kühlzone empfehlen wir eine wichtig. Durch Mikroorganismen verder- Kühltemperatur von 4 °C. ben die Lebensmittel schnell, was durch die richtige Lagertemperatur verhindert ...
  • Seite 23: Temperaturanzeige

    Die richtige Temperatur Temperaturanzeige Die Temperaturanzeige im Display zeigt im Normalbetrieb die ge- wünschte Temperatur an.  Drücken Sie so oft die Taste zum Ein- stellen der Temperatur, bis die ge- wünschte Temperatur in der Tempera- Temperatur einstellen turanzeige angezeigt wird. Wenn die Gerätetür sehr häufig geöffnet Beim ersten Drücken wird der zuletzt wird, grosse Mengen Lebensmittel ein-...
  • Seite 24: Superkühlen Verwenden

    SuperKühlen verwenden SuperKühlen ausschalten Funktion SuperKühlen Die Funktion SuperKühlen schaltet sich Mit der Funktion SuperKühlen wird die automatisch nach ca. 12 Stunden aus. Kühlzone sehr schnell auf den kältesten Das Symbol SuperKühlen  erlischt, Wert abgekühlt (abhängig von der und das Kältegerät arbeitet wieder mit Raumtemperatur).
  • Seite 25: Weitere Einstellungen Vornehmen

    Weitere Einstellungen vornehmen Einstellungs-Modus Im Einstellungs-Modus schalten Sie die Verriegelung ein bzw. aus.  Drücken Sie kurz die SuperKühlen-  Verriegelung ein-/ausschalten Taste, um die Funktion Verriegelung aufzurufen. Der Einstellungs-Modus wird im Display durch das Symbol Menü  angezeigt. Im Display erscheint . Wie Sie die Verriegelung ein- und aus- schalten, wird im Folgenden beschrie- ben.
  • Seite 26 Weitere Einstellungen vornehmen  Drücken Sie kurz die SuperKühlen- Taste, um die Funktion Verriegelung aufzurufen. Im Display erscheint .  Drücken Sie kurz die SuperKühlen- Taste, um die Verriegelung auszu- schalten. Das Symbol Verriegelung  erlischt.  Zum Verlassen des Einstellungsmo- dus drücken Sie die Ein-/Aus-Taste.
  • Seite 27: Lebensmittel In Der Kühlzone Lagern

    Lebensmittel in der Kühlzone lagern Verschiedene Kühlbereiche  Explosionsgefahr durch zünd- fähige Gasgemische. Aufgrund der natürlichen Luftzirkulation Zündfähige Gasgemische können stellen sich in der Kühlzone unter- sich durch elektrische Bauteile ent- schiedliche Temperaturbereiche ein. zünden. Die kalte, schwere Luft sinkt in den un- Lagern Sie keine explosiven Stoffe teren Bereich der Kühlzone.
  • Seite 28: Für Die Kühlzone Nicht Geeignet

    Lebensmittel in der Kühlzone lagern Wärmster Bereich Für die Kühlzone nicht geeig- Der wärmste Bereich in der Kühlzone ist ganz oben im vorderen Bereich und in Nicht alle Lebensmittel eignen sich für der Gerätetür. Verwenden Sie diesen die Lagerung bei Temperaturen unter Bereich z. B.
  • Seite 29: Hinweise Zum Einkauf Von Lebensmittel

    Lebensmittel in der Kühlzone lagern Hinweise zum Einkauf von Le- Lebensmittel richtig lagern bensmittel Bewahren Sie Lebensmittel in der Kühl- zone verpackt oder gut zugedeckt Die wichtigste Voraussetzung für eine auf. So wird die Annahme von Fremd- lange Lagerdauer ist die Frische der Le- gerüchen, ein Austrocknen der Lebens- bensmittel, wenn sie eingelagert wer- mittel und die Übertragung eventuell...
  • Seite 30: Innenraum Gestalten

    Innenraum gestalten Abstellbord/Flaschenbord ver- Abstellflächen versetzen setzen Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen: Tipp: Versetzen Sie die Abstelborde/ Flaschenborde in der Gerätetür nur im unbeladenen Zustand.  Schieben Sie das Abstellbord/Fla- schenbord nach oben, und nehmen Sie es nach vorn heraus.
  • Seite 31: Geruchsfilter Versetzen

    Innenraum gestalten Die Halterung der Geruchsfilter sitzt auf Geruchsfilter versetzen der hinteren Schutzleiste der Abstell- Der Geruchsfilter mit Halterung KKF- fläche. FF (Active AirClean) ist als Nachkauf-  Um den Geruchsfilter zu versetzen, bares Zubehör erhältlich (siehe Kapi- ziehen Sie die Halterung für die Ge- tel “Zubehör”, Abschnitt “Nachkaufba- ruchsfilter nach oben von der Schutz- res Zubehör”.)
  • Seite 32: Gefrieren Und Lagern (Je Nach Modell)

    Gefrieren und Lagern (je nach Modell) Das Gefrierfach verwenden Fertige Tiefkühlkost einlagern Verwenden Sie das Gefrierfach zum Auf- oder angetaute Ware nicht wie- der einfrieren. Erst wenn Sie das Le- – Lagern von Tiefkühlkost, bensmittel verarbeitet haben (kochen – Herstellen von Eiswürfeln, oder braten), können Sie es erneut einfrieren.
  • Seite 33: Lebensmittel Selbst Einfrieren

    Gefrieren und Lagern (je nach Modell) – Warme Speisen oder Getränke erst Lebensmittel selbst einfrieren ausserhalb des Kältegeräts abkühlen Verwenden Sie zum Einfrieren nur fri- lassen, um ein Antauen der bereits sche und einwandfreie Lebensmittel. gefrorenen Lebensmittel zu verhin- dern und den Energieverbrauch nicht Vor dem Einfrieren beachten zu erhöhen.
  • Seite 34: Vor Dem Einlegen

    Gefrieren und Lagern (je nach Modell) Vor dem Einlegen Lagerzeit eingefrorener Lebensmittel  Stellen Sie ca. 4 Stunden vor dem Die Lagerfähigkeit von Lebensmitteln ist Einlegen die Temperatur auf 4 °C selbst bei Einhaltung der vorgeschrie- oder kälter. benen Temperatur von -18° C sehr un- terschiedlich.
  • Seite 35: Gefriergut Auftauen

    Gefrieren und Lagern (je nach Modell) Gefriergut auftauen Schnellkühlen von Getränken  Zum Schnellkühlen von Getränken Auf- oder angetaute Ware nicht wieder schalten Sie die Funktion einfrieren. Erst wenn Sie das Lebens- SuperKühlen ein. mittel verarbeitet haben (kochen oder braten), können Sie es erneut einfrie- Nehmen Sie Flaschen, die Sie zum ren.
  • Seite 36: Abtauen

    Abtauen  Tauen Sie das Gefrierfach von Zeit zu Kühlzone Zeit ab, spätestens jedoch, sobald Die Kühlzone taut automatisch ab. sich stellenweise eine 0,5 cm dicke Eisschicht gebildet hat. Während der Kompressor läuft, können sich funktionsbedingt an der Rückwand Tipp: Nutzen Sie die Zeit, wenn wenig der Kühlzone Reif und Wasserperlen oder kein Gefriergut im Gefrierfach la- bilden.
  • Seite 37: Zum Abtauen

    Abtauen  Nehmen Sie losgelöste Eisstücke he- Zum Abtauen raus.  Je länger das Gefriergut bei  Nehmen Sie das Tauwasser eventuell Raumtemperatur lagert, desto kürzer mehrmals mit einem Schwamm oder ist die Haltbarkeit des Gefrierguts. Tuch auf. Führen Sie das Abtauen rasch durch. Nach dem Abtauen ...
  • Seite 38: Reinigung Und Pflege

    Reinigung und Pflege Hinweise zum Reinigungsmit- Achten Sie darauf, dass kein Wasser in die Elektronik oder in die Beleuch- tung gelangt. Um die Oberflächen nicht zu beschädi- gen, verwenden Sie bei der Reinigung  Beschädigungsgefahr durch ein- keine dringende Feuchtigkeit. –...
  • Seite 39: Das Kältegerät Zur Reinigung Vorbereiten

    Reinigung und Pflege Abstellfläche zerlegen Das Kältegerät zur Reinigung vorbereiten  Legen Sie die Abstellfläche auf eine weiche Unterlage (z. B. ein Geschirr-  Schalten Sie das Kältegerät aus. tuch) auf die Arbeitsfläche. Das Display erlischt, und die Kühlung ist ausgeschaltet. ...
  • Seite 40: Innenraum Und Zubehör Reinigen

    Reinigung und Pflege Folgende Teile sind geschirrspülerge- Innenraum und Zubehör reini- eignet: Die Temperatur des gewählten Ge- Reinigen Sie das Kältegerät re- schirrspülerprogramms darf maximal gelmässig, mindestens aber einmal 55 °C betragen. im Monat und das Gefrierfach nach jedem Abtauen. Durch den Kontakt mit Naturfarbstof- Lassen Sie Verschmutzungen nicht fen, z. B.
  • Seite 41: Türdichtung Reinigen

    Ölen oder Fetten. ruchsfilter in der Halterung.  Reinigen Sie die Türdichtung re- Tauschgeruchsfilter KKF-RF erhalten gelmässig nur mit klarem Wasser, Sie beim Miele Kundendienst, im und trocknen Sie die Türdichtung an- Fachhandel oder im Internetauftritt von schliessend gründlich mit einem Miele.
  • Seite 42 Reinigung und Pflege  Entnehmen Sie die beiden Geruchsfil- ter, und setzen Sie die neuen Filter mit dem umlaufenden Rand nach un- ten in die Halterung ein.  Stecken Sie die Aufnahme mittig auf den hinteren Anschlagrand einer be- liebigen Abstellfläche, so dass sie dort einrastet.
  • Seite 43: Was Tun, Wenn

    Was tun, wenn ... Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selbst beheben. In vielen Fällen können Sie Zeit und Kosten spa- ren, da Sie nicht den Kundendienst rufen müssen. Die nachfolgenden Tabellen sollen Ihnen dabei helfen, die Ursachen einer Störung oder eines Fehlers zu finden und zu beseitigen.
  • Seite 44 Was tun, wenn ... Problem Ursache und Behebung Der Kompressor schal- Die Be- und Entlüftungsöffnungen im Schrankumbau tet immer häufiger und sind zugestellt oder verstaubt. länger ein, die Tempe-  Verdecken Sie nicht die Be- und Entlüftungsöff- ratur im Kältegerät ist nungen.
  • Seite 45 Was tun, wenn ... Problem Ursache und Behebung Der Kompressor schal- Die Temperatur im Kältegerät ist zu niedrig einge- tet immer häufiger und stellt. länger ein, die Tempe-  Korrigieren Sie die Einstellung der Temperatur. ratur im Kältegerät ist Die Gefrierfachtür (je nach Modell) ist nicht richtig ge- zu niedrig.
  • Seite 46 Was tun, wenn ... Problem Ursache und Behebung Hinten unten am Kälte- Die Kontrollleucht blinkt alle 5 Sekunden mehrfach. gerät beim Kompressor Ein Fehler liegt vor. blinkt eine LED-Kon-  Rufen Sie den Kundendienst. trollleuchte (je nach Die Kontrollleucht blinkt regelmässig alle 15 Sekun- Modell).
  • Seite 47: Meldungen Im Display

    Was tun, wenn ... Meldungen im Display Meldung Ursache und Behebung Im Display leuchtet das Die Verriegelung ist eingeschaltet. Symbol . Das Kälte-  Schalten Sie die Verriegelung aus (siehe Kapitel gerät lässt sich nicht “Weitere Einstellungen vornehmen”, Ab- ausschalten. schnitt “Verriegelung ein-/ausschalten”). Im Display leuchtet das Die Messeschaltung ist eingeschaltet.
  • Seite 48 Was tun, wenn ... Die Innenbeleuchtung funktioniert nicht Problem Ursache und Behebung Die Innenbeleuchtung Das Kältegerät ist nicht eingeschaltet. funktioniert nicht.  Schalten Sie das Kältegerät ein. Die Innenbeleuchtung schaltet sich nach ca. 15 Minuten bei geöffneter Gerätetür wegen Überhit- zung automatisch aus. Ist dies nicht der Grund, liegt eine Störung vor.
  • Seite 49: Allgemeine Probleme Mit Dem Kältegerät

    Was tun, wenn ... Allgemeine Probleme mit dem Kältegerät Problem Ursache und Behebung Der Boden der Kühlzo- Das Tauwasser-Ablaufloch ist verstopft. ne ist nass.  Reinigen Sie die Tauwasser-Rinne und das Tau- wasser-Ablaufloch. Das Gefriergut ist fest- Die Verpackung der Lebensmittel war beim Einlegen gefroren.
  • Seite 50: Ursachen Von Geräuschen

    Ursachen von Geräuschen Normale Wodurch entstehen sie? Geräusche Brrrrr ... Das Brummen kommt vom Kompressor. Es kann kurzfristig et- was lauter werden, wenn sich der Kompressor einschaltet. Blubb, Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das blubb ... durch die Rohre fliesst. Click ...
  • Seite 51: Kundendienst

    Kundendienst Kontakt bei Störungen Bei Störungen, die Sie nicht selbst be- heben können, benachrichtigen Sie Ih- ren Miele Fachhändler oder den Miele Kundendienst. Die Telefonnummer des Miele Kun- dendienstes finden Sie am Ende die- ses Dokumentes. Der Kundendienst benötigt die Modell- bezeichnung und die Fabrikationsnum- mer.
  • Seite 52: Installation

    *INSTALLATION* Installation Ihr Kältegerät kann auf keinen Fall ne- Montagehinweise beneinander (“side-by-side”) oder auf-  Beschädigungs- und Verlet- einander aufgestellt werden, da es nicht zungsgefahr durch kippendendes mit integrierten Heizungen ausgestattet Kältegerät. ist. Das Kältegerät ist sehr schwer und Aufstellort neigt bei geöffneter Gerätetür dazu, nach vorn zu kippen.
  • Seite 53: Be- Und Entlüftung

    *INSTALLATION* Installation Be- und Entlüftung  Beschädigungsgefahr durch ho- he Luftfeuchtigkeit.  Werden die angegebenen Be- Bei hoher Luftfeuchtigkeit kann sich und Entlüftungsquerschnitte nicht Kondensat an den Aussenflächen eingehalten, springt der Kompressor des Kältegeräts niederschlagen und häufiger an und läuft über einen län- zur Korrosion führen.
  • Seite 54 *INSTALLATION* Installation – Für die Be- und Entlüftung ist an der Oberer Entlüftungsquerschnitt Rückseite des Kältegerätes ein Ab- Der obere Entlüftungsquerschnitt kann luftkanal von mindestens 40 mm Tie- auf verschiedene Arten ausgeführt wer- fe vorzusehen. den: – Die Be- und Entlüftungsquerschnitte im Möbelsockel, im Einbauschrank und unter der Raumdecke müssen durchgehend einen Freidurchlass von...
  • Seite 55: Möbeltür

    *INSTALLATION* Installation Möbeltür Dicke der Spaltmass X [mm] Möbeltür für verschiedene Horizontales und vertikales Spalt- A [mm] Kantenradien B mass R1,2 Je nach Küchendesign sind Dicke und Kantenradius der Möbeltür sowie das ≥16–19 mind. 3 umlaufende Spaltmass (horizontaler und vertikaler Spalt) festgelegt. Beachten Sie daher unbedingt: – Horizontales Spaltmass Der Spalt zwischen Möbeltür und der...
  • Seite 56: Vor Dem Einbau Des Kältegerätes

    Wand. der Möbeltür – die Beutel, die sich im Metallgitter in kg (Wärmeaustauscher) befinden (je K 32222 i nach Modell). Sie sind wichtig für die Funktion des K 32242 iF Kältegerätes. Ihr Inhalt ist ungiftig K 34242 iF, K 34243 iF und ungefährlich.
  • Seite 57 *INSTALLATION* Installation Hatte das alte Kältegerät eine andere Scharniertechnik? Sollte Ihr altes Kältegerät eine andere Scharniertechnik gehabt haben, können Sie trotzdem die Möbeltür verwenden. Demontieren Sie in diesem Fall die alten Beschläge vom Einbauschrank; sie wer- den nicht mehr benötigt, da jetzt die Möbeltür auf die Gerätetür montiert wird.
  • Seite 58: Einbaumasse

    *INSTALLATION* Installation Einbaumasse * Der deklarierte Energieverbrauch wurde mit einer Nischentiefe von 560 mm er- mittelt. Das Kältegerät ist bei einer Nischentiefe von 550 mm voll funktionsfähig, hat aber einen geringfügig höheren Energieverbrauch. Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebenen Einbaumassen entspricht.
  • Seite 59: Öffnungswinkel Der Gerätetür Begrenzen

    *INSTALLATION* Installation Öffnungswinkel der Gerätetür begrenzen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit ge- öffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. Falls die Gerätetür z. B. beim Öffnen ge- gen eine angrenzende Wand schlägt, sollten Sie den Öffnungswinkel der Gerätetür auf ca. 90°...
  • Seite 60: Türanschlag Umbanden

    *INSTALLATION* Installation Türanschlag umbanden Führen Sie den Türanschlagwechsel unbedingt mit Hilfe einer zweiten Person durch. Das Kältegerät wird mit einem Rechts- anschlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag ge- wechselt werden: Für den Türanschlagwechsel benöti- gen Sie das folgende Werkzeug: ...
  • Seite 61 *INSTALLATION* Installation Gerätetür montieren  Legen Sie die abmontierte Gerätetür mit der Aussenfront nach oben auf einen stabilen Untergrund.  Verletzungsgefahr! Die Scharniere nicht zusammenklap- pen.  Drehen Sie die Schrauben  ganz heraus.  Setzen Sie das Befestigungsele-  Drehen Sie die Schrauben  heraus. ment ...
  • Seite 62: Gefrierfachtür Umbanden

    *INSTALLATION* Installation Gefrierfachtür umbanden  Öffnen Sie die Gefrierfachtür .  Klappen Sie die Abdeckung am La- gerbock  nach unten.  Schrauben Sie den Lagerbock  ab, und nehmen Sie die Gefrierfachtür  zusammen mit dem Lagerbock ab.  Schieben Sie die Gerätetür  auf die ...
  • Seite 63: Kältegerät Einbauen

    *INSTALLATION* Installation Kältegerät einbauen Stellen Sie das Kältegerät mit Hilfe einer zweiten Person auf.  Bauen Sie das Kältegerät nur in stabi- le, standfeste Einbau-Küchenmöbel ein, die auf einem waagerechten und ebenen Boden stehen.  Setzen Sie das Verschlussstück  ...
  • Seite 64 *INSTALLATION* Installation Für den Einbau des Kältegerätes Folgende Montageteile benötigen benötigen Sie das folgende Werk- Sie: zeug: Alle Montageteile sind mit Zahlen ge- kennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im je- weiligen Montageschritt wieder. – für den Einbau des Kältegerätes in der Nische: * Teile liegen nur Kältegeräten ab einer Nischenhöhe von 140 cm bei.
  • Seite 65 *INSTALLATION* Installation – für die Montage der Möbeltür: Kältegerät vorbereiten  Stellen Sie das Kältegerät unmittelbar vor die Küchenmöbel-Nische. ** Anzahl je nach Nischenhöhe. Enthält auch zusätzliche Montageteile für die Montage grosser oder geteilter Möbel- türen. Alle Montageschritte werden an einem Kältegerät mit rechtem Türanschlag gezeigt.
  • Seite 66 *INSTALLATION* Installation  Beschädigungsgefahr des Be- festigungswinkels mit Abdeckung. Die Abdeckung des Befestigungs- winkels kann leicht abgetrennt wer- den. Klappen Sie die Abdeckung des Be- festigungswinkels immer sofort zu.  Klappen Sie die Abdeckungen zu.  Schieben Sie das Kältegerät zu zwei ...
  • Seite 67 *INSTALLATION* Installation Nur bei 16 mm dicken Möbelwänden:  Klipsen Sie die Distanzteile  und  rechts auf die Scharniere.  Öffnen Sie die Gerätetür.  Nehmen Sie die Abdeckung  ab.  Schrauben Sie das Befestigungs- teil  mit den Schrauben  lose an. Tipp: Ziehen Sie die Schrauben nicht fest an, so dass das Befestigungsteil noch verschiebbar ist.
  • Seite 68 *INSTALLATION* Installation Kältegerät einbauen Wird das Kältegerät zu weit in die Einbaunische geschoben, kann nach der Montage der Möbeltür die Gerätetür nicht richtig schliessen. Dies kann zu Vereisung, Kondens- wasserbildung und anderen Funkti- onsstörungen führen, die einen er- höhten Energieverbrauch zur Folge haben können.
  • Seite 69 *INSTALLATION* Installation Wichtig bei Möbeln mit Türan- schlagsteilen (wie Noppen, Dich- tungslippen etc.). Berücksichtigen Sie das Aufbaumass der Türanschlagsteile. Kontrollieren Sie, ob ein umlaufender Abstand von 42 mm zu den Vor- derkanten der Türanschlagsteile ein- gehalten wird.  Ziehen Sie das Kältegerät um das entsprechende Aufbaumass hervor.
  • Seite 70 *INSTALLATION* Installation Kältegerät in der Nische befestigen  Schieben Sie die lose sitzenden Be-  Drücken Sie das Kältegerät scharnier- festigungswinkel bis an die Möbel- seitig an die Möbelwand. wand.  Um das Kältegerät mit dem Möbel-  Schrauben Sie den Befestigungswin- schrank zu verbinden, schrauben Sie kel ...
  • Seite 71 *INSTALLATION* Installation  Ziehen Sie die Schrauben  und  Nur bei einem Kältegerät ab einer Ni- schenhöhe von 140 cm wieder fest. Zur zusätzlichen Sicherung des Kälte- gerätes im Einbauschrank schieben Sie zwischen Kältegerät und Möbelboden an der Geräteunterseite die beiliegen- den Stäbe ein: ...
  • Seite 72: Möbeltür Montieren

    *INSTALLATION* Installation Möbeltür montieren Die Oberkante der Möbeltür sollte auf einer Höhe mit den Möbeltüren der nebenliegenden Schränke sein. Die Möbeltür muss plan und span- nungsfrei montiert werden. Im nachfolgenden Kapitel wird die Montage der Möbeltür mit einer min- destens 16–19 mm dicken Möbelfront beschrieben.
  • Seite 73 *INSTALLATION* Installation  Legen Sie die Möbeltür mit der Aus- senfront nach unten auf einen stabi- len Untergrund.  Schieben Sie die seitliche Abde- ckung  auf die Befestigungstraver- se gegenüber der Scharnierseite.  Drehen Sie die Möbeltür um, und be- festigen Sie den Griff (falls erforder- lich).
  • Seite 74 *INSTALLATION* Installation  Öffnen Sie die Gerätetür. Türlage ausgleichen Kontrollieren Sie den Abstand der Mö- beltür zu den umliegenden Möbeltüren. Der Abstand sollte gleich sein.  Hängen Sie die Möbeltür auf die Jus- tagebolzen .  Drehen Sie die Muttern  locker auf die Justagebolzen.
  • Seite 75 *INSTALLATION* Installation  Klappen Sie die Abdeckung auf.  Ziehen Sie die Muttern  mit einem  Drehen Sie die Schrauben  in die Gabelschlüssel fest, indem Sie die Befestigungslöcher  ein. Justagebolzen  mit einem Schrau- Tipp: Bohren Sie die Löcher vor. benzieher gegenhalten. ...
  • Seite 76 *INSTALLATION* Installation Z: Verstellung in der Tiefe Kontrollieren Sie den Abstand zwischen der Möbeltür und dem Möbelkorpus. Der Abstand sollte ca. 2 mm betragen.  Setzen Sie die Abdeckung  auf und rasten Sie sie ein.  Lösen Sie die Schrauben  oben an ...
  • Seite 77 *INSTALLATION* Installation So stellen Sie sicher, dass das Kälte- gerät richtig eingebaut wurde: – Die Tür schliesst richtig. – Die Tür liegt nicht am Möbelkorpus – Die Dichtung an der griffseitigen obe- ren Ecke liegt jeweils fest an.  Legen Sie zur Überprüfung eine ein- geschaltete Taschenlampe in das Kältegerät, und schliessen Sie die Gerätetür.
  • Seite 78: Elektroanschluss

    *INSTALLATION* Installation Der Anschluss über ein Verlängerungs- Elektroanschluss kabel ist nicht erlaubt, da Verlänge- Das Kältegerät wird anschlussfertig für rungskabel nicht die nötige Sicherheit Wechselstrom 50 Hz, 220–240 V gelie- des Kältegeräts gewährleisten (z. B. fert. Überhitzungsgefahr). Die Absicherung muss mit mindestens Das Kältegerät darf nicht an Inselwech- 10 A erfolgen.
  • Seite 79 Miele AG Limmatstrasse 4 8957 Spreitenbach Miele SA Sous-Riette 23 1023 Crissier Telefon: 0848 848 048 www.miele.ch/contact www.miele.ch...
  • Seite 80 K 32222 i, K 32242 iF, K 34242 iF, K 34243 iF de-CH M.-Nr. 11 445 280 / 02...
