Fernsteuerung ‐ Methode B: Gebrauch von zwei 0 bis 5 kOhm Potentiometern
1. Stellen Sie sicher, dass es keine Verbindungen zu den wichtigsten Terminals und
Ausgang Stromversorgung die Stromversorgung ausgeschaltet ist.

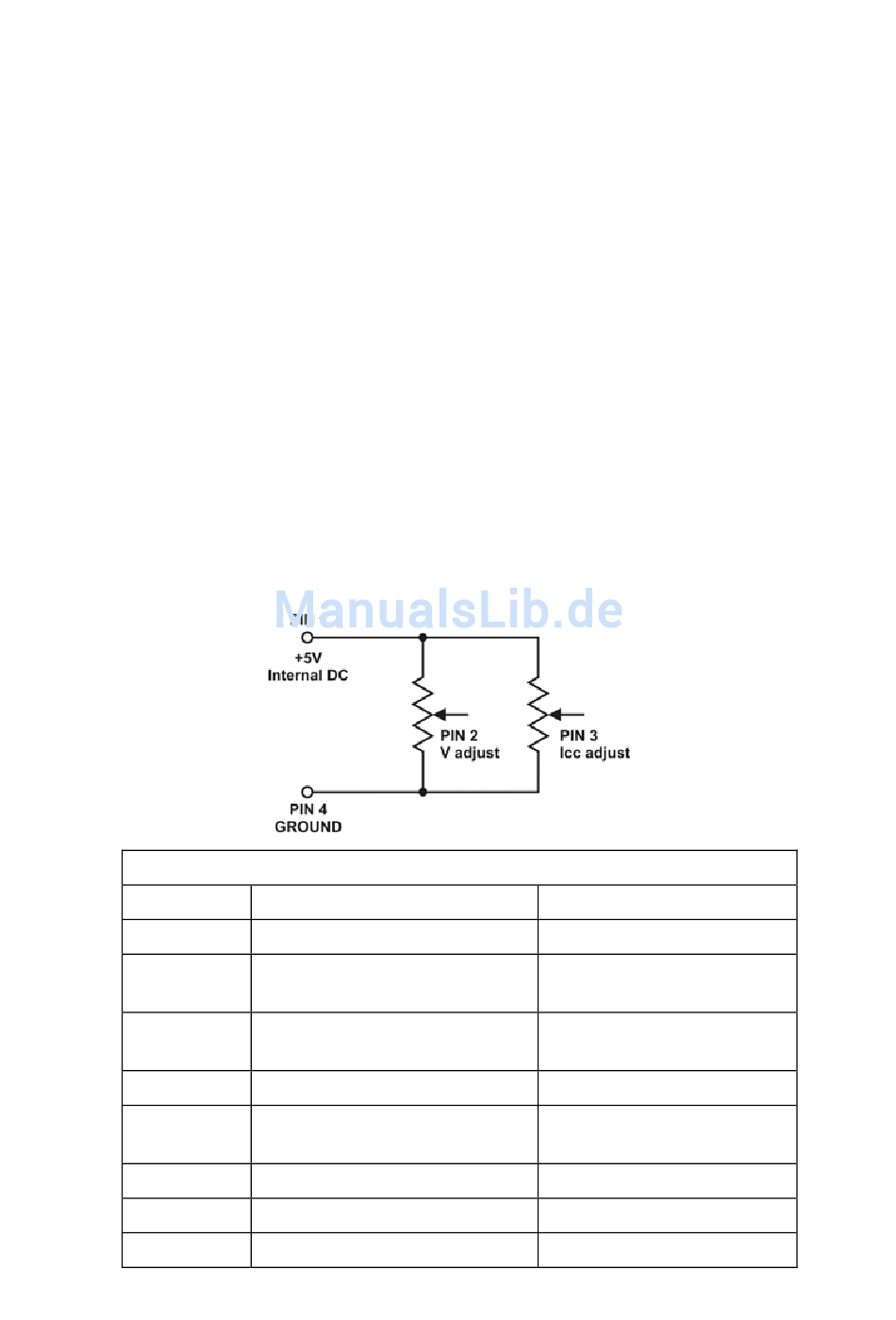

2. Bereiten Sie zwei 5k Ohm variable Widerstände, wie in der Abbildung gezeigt, und
verwenden Sie die Drähte von Stift 1, 2, 3 und 4 wie in der Abbildung gezeigt.
3. Schalten Sie die Stromversorgung ein.
4. Variieren Sie die Klemme 2 Der variable Widerstand von einem Ende zum anderen
Ende zu überprüfen, und stellen Sie sicher, dass die volle Ausgangsspannung des
Netzteils als auf die Spannungsanzeige.
5. Schalten Sie die Stromversorgung ein.
6. Prüfung der aktuellen Kontrolle ‐
kurz die Stromversorgung der Ausgangsklemmen mit 10AWG‐Draht.
Drehen Sie den Spannungsregler "VOLTAGE" auf Maximum
drehen Sie die aktuelle Control (Pin 3) auf Minimum
Schalten Sie die Stromversorgung
einschalten, die Strom‐ und beobachten Sie die aktuelle Anzeige.
Drehen Sie die aktuelle Kontrolle
7. Schalten Sie die Stromversorgung aus.
Entfernen Sie die kurzen aus dem Ausgang klemmen.
PIN
1
2
3
4
5
6
7
8
Pinbelegung der Fernsteuerungsbuchse für externe Potentiometer
FUNKTION
Intern DC +5 V
Spannungseinstellung
Stromeinstellung
Ausgang abgeschaltet
Nicht benutzt
Nicht benutzt
Nicht benutzt
Erdung
12
ANMERKUNGEN
Schleiferanschluss des
Potentiometers
Schleiferanschluss des
Potentiometers
Mit Masse
kurzgeschlossen
382275_382276-de-DE_V4.7 1/17
