Fernsteuerung
Durch die Verwendung des mitgelieferten 8‐poligen Fernsteuerungsanschlusses und einem
22AWG‐Draht ist die Fernsteuerung möglich. Die Fernsteuerungsfunktion ermöglicht die
ferngesteuerte Einstellung von Spannung und Strom und das Ein‐/Abschalten des Ausgangs.
Fernsteuerung ein‐ oder ausschalten
Die Ein‐/Abschaltfunktion der Fernsteuerung kann in jeder Betriebsart („NORMAL", „PRESET",
„REMOTE" und „SET") aktiviert werden. Führen Sie mit dem mitgelieferten 8‐poligen Stecker
und der 22AWG‐Draht folgendes Verfahren durch:

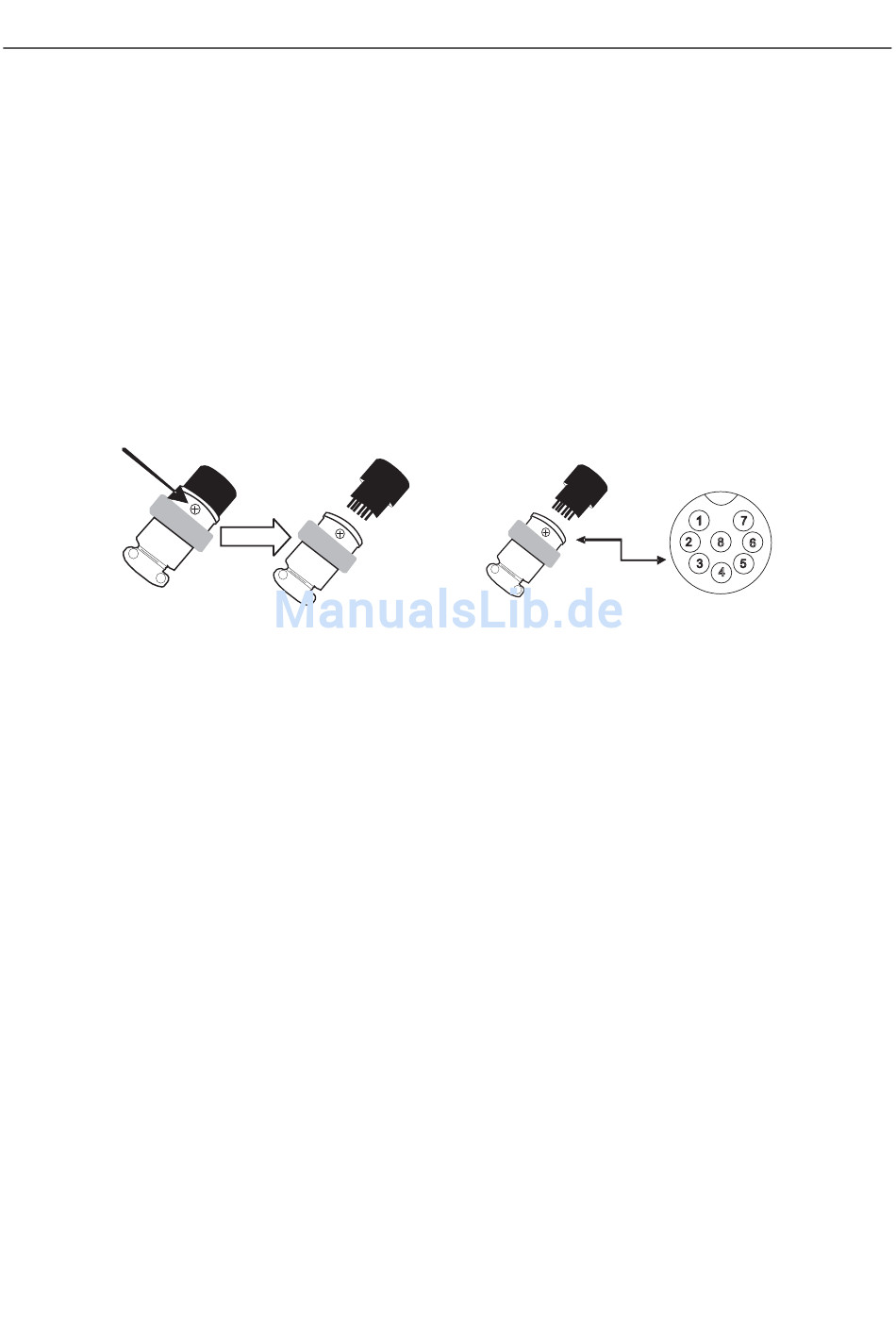

Entfernen Sie den schwarzen Bereich des Fernsteuerungssteckers durch Entfernen
1.
der Schraube, wie dargestellt.
Wenn PIN 5 offen ist, ist der Ausgang eingeschaltet.
2.
Wenn PIN 5 mit der Masse (PIN 4) kurzgeschlossen ist, ist der Ausgang
3.
abgeschaltet.
Wenn der Ausgang abgeschaltet ist, blinkt die C.V.‐ und die C.C.‐ LED. Die aktuelle
4.
Ausgangsspannung und die Stromeinstellung werden auf dem Gerätedisplay
angezeigt.
Wenn der Ausgang abgeschaltet ist, können die Einstellknöpfe für
5.
Ausgangsspannung und Ausgangsstrom zum Einstellen des gewünschten Werts
verwendet werden.
Ferngesteuerte Einstellung von Spannung/Strom
Strom und Spannung können mit zwei Methoden (Methode A, Methode B, siehe unten)
ferngesteuert eingestellt werden. Bei beiden Methoden muss der Bereich der
Stromfernsteuerung gültig sein, da sonst das Gerät standardmäßig die Konstantstrom‐
Betriebsart verwendet.
