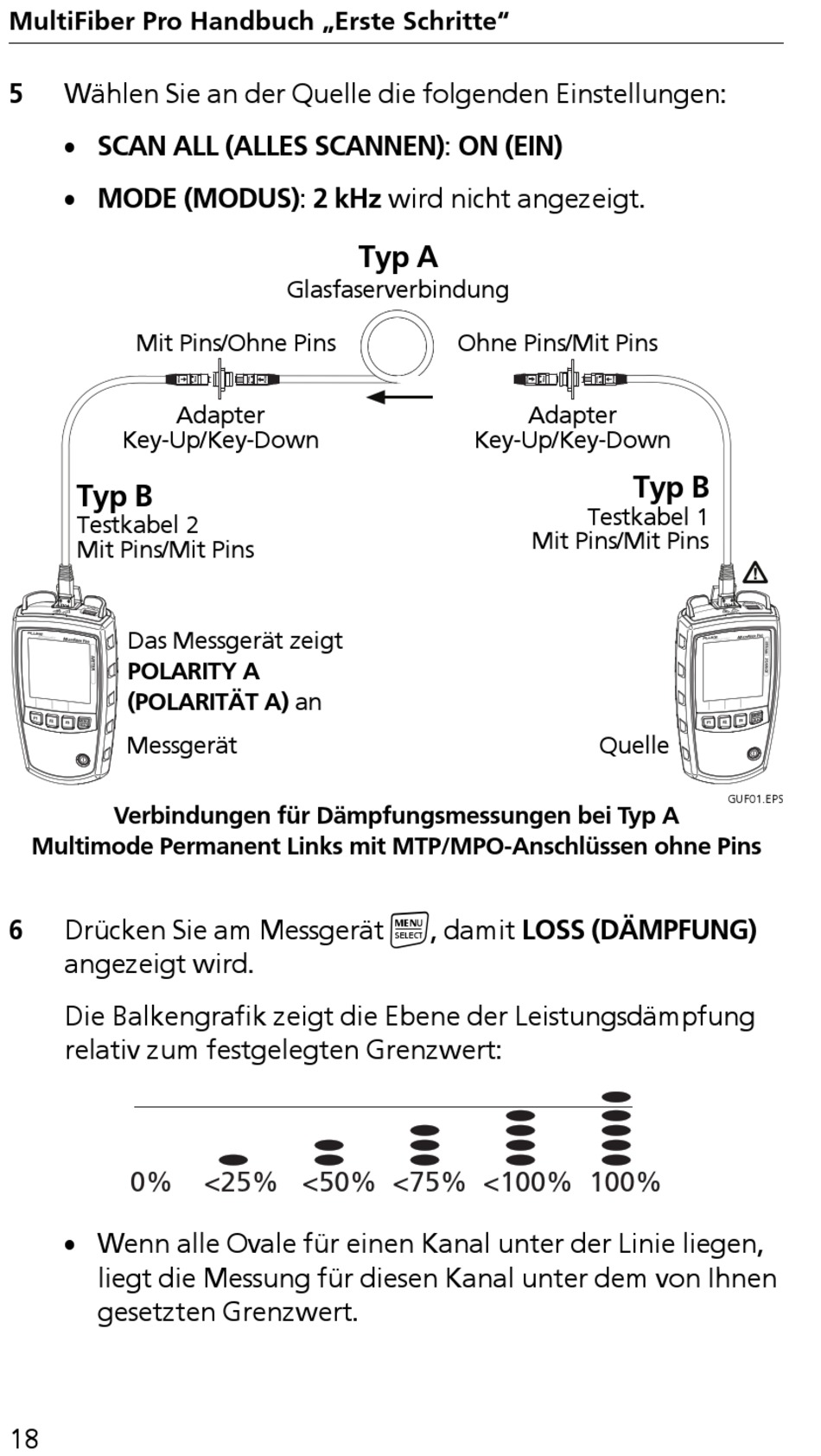

MultiFiber Pro Handbuch „Erste Schritte"
5
Wählen Sie an der Quelle die folgenden Einstellungen:
SCAN ALL (ALLES SCANNEN): ON (EIN)
MODE (MODUS): 2 kHz wird nicht angezeigt.
Mit Pins/Ohne Pins
Key-Up/Key-Down
Typ B
Testkabel 2
Mit Pins/Mit Pins
Das Messgerät zeigt
POLARITY A
(POLARITÄT A) an
Messgerät
Verbindungen für Dämpfungsmessungen bei Typ A
Multimode Permanent Links mit MTP/MPO-Anschlüssen ohne Pins
6
Drücken Sie am Messgerät
angezeigt wird.
Die Balkengrafik zeigt die Ebene der Leistungsdämpfung
relativ zum festgelegten Grenzwert:
0%
Wenn alle Ovale für einen Kanal unter der Linie liegen,
liegt die Messung für diesen Kanal unter dem von Ihnen
gesetzten Grenzwert.
18
Glasfaserverbindung
Adapter
<25% <50% <75% <100% 100%
Typ A
Ohne Pins/Mit Pins
Key-Up/Key-Down
, damit LOSS (DÄMPFUNG)
Adapter
Typ B
Testkabel 1
Mit Pins/Mit Pins
Quelle
GUF01.EPS
