3. Montage und Inbetriebnahme
1.
Den Zulaufschlauch (Pos. 2) am Eingang der Patrone aufschrauben. Bei Patronen mit
Schnellverschlusskupplung muss diese aufgesteckt werden und hörbar einrasten.
2.
Wasseranschluss herstellen:
Das andere Ende des Rohwasserschlauches mit der R ¾" Anschlusstülle an einen
absperrbaren Rohwasserhahn anschließen.
Bei Geräteversion Art.-Nr.: 04.1807(-SV und -SVE) - Control 330 mit Magnetventil,
Steckertrafo und integrierter Schaltdose zum Anschluss des Magnetventils.
Zuerst das Magnetventil mit der R¾" Anschlusstülle an den Rohwasserhahn
anschließen. Danach das andere Ende des Rohwasserschlauches an das R¾"
Außengewinde des Magnetventils anschließen.
3.
Wandhalterung an gewünschter Stelle anhalten, Bohrlöcher markieren, Dübel setzen
und mit den mitgelieferten Schrauben befestigen.
4.
Flausch-Klettband auf den Halter und Haken-Klettband auf das Gerät kleben.
5.
Leitfähigkeitmessgerät ( Pos. 5) aufhängen.
6.
Patrone mit ¾"-Anschluss:
Messzelle (Pos. 4) mit der R¾"-Überwurfmutter am Ausgang der Patrone befestigen;
danach den Reinwasserschlauch (3) auf das ¾"-Außengewinde der Messzelle
schrauben. Das andere Ende des Reinwasserschlauches zum Verbraucher oder
Vorratsbehälter leiten.
Patrone mit Schnellverschlüssen:
Die Schnellverschlusskupplung des Reinwasserschlauches (mit der Messzelle) auf den
Ausgang der Patrone setzen und hörbar einrasten lassen. Das andere Ende des
Reinwasserschlauches zum Verbraucher oder Vorratsbehälter leiten.
7.

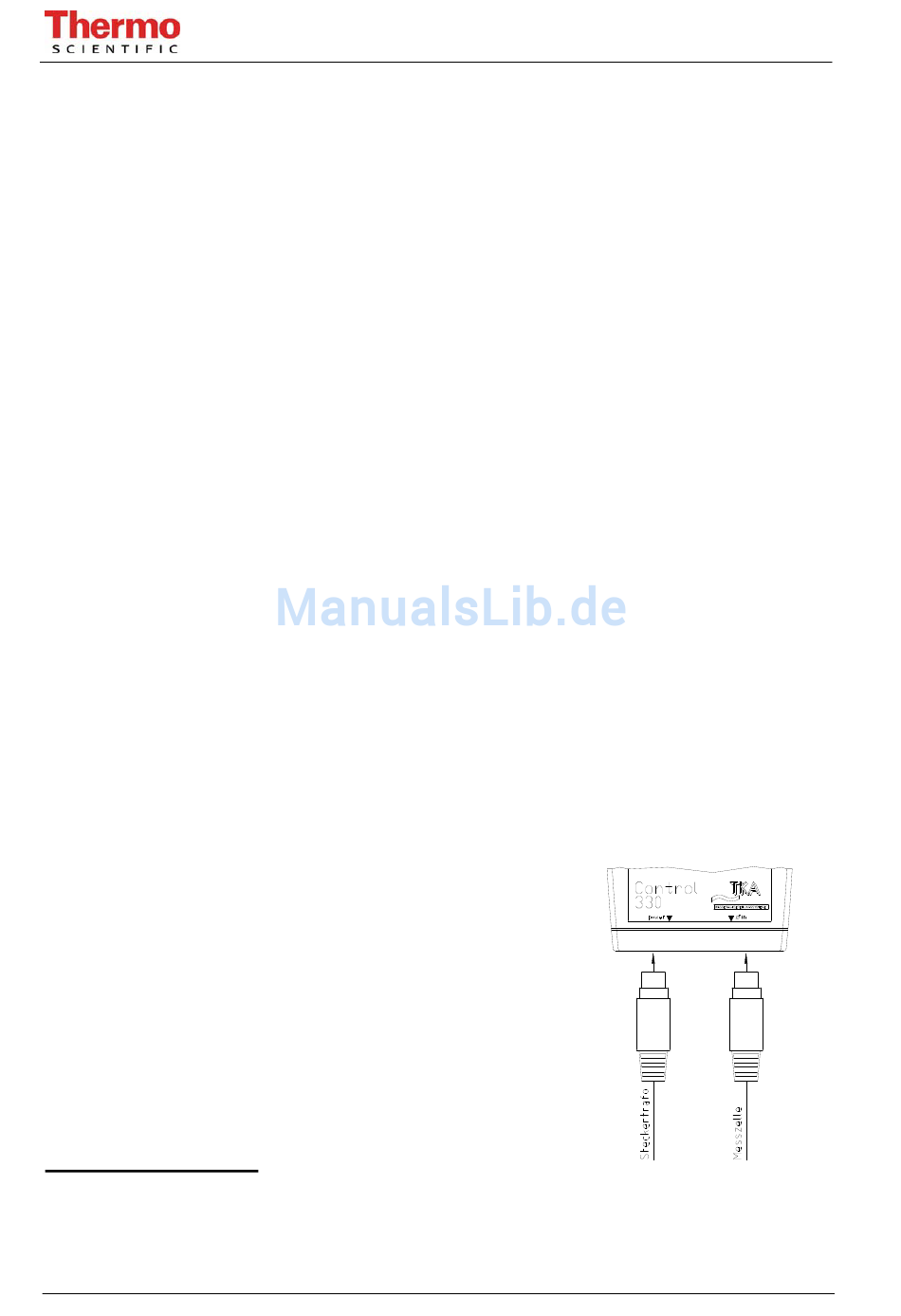

Kabel von Messzelle (Pos. 4) an der unteren, rechten
Anschlussbuchse des Messgerätes Control 330
(Pos. 5) anschließen.
8.
Steckertrafo an geeignete Steckdose (siehe Techn.
Spezifikationen) anschließen und mit der unteren,
linken Anschlussbuchse des Messgerätes Control 330
verbinden.
Sicherheitshinweis
Achten Sie darauf, dass keine Flüssigkeiten an Kabelverbindungen ins Innere des
Leitfähigkeitsmessgerätes gelangen !
8
Leitfähigkeitsmessgerät
Control 330
