TEMPERATURABHÄNGIG
GESCHALTETE
STECKDOSE
Weitere Vorteile:
4großes hintergrundbeleuchtetes Display
4jeden Tag anderes Temperaturprogramm
4Einstellung von 6 Temperaturebenen
möglich
4kurzfristige Temperaturänderung möglich
4Funktion BOOST, für schnelle Einschaltung
4Modus Urlaub
4mögliche Einstellung von PI-Regelung
oder HYSTERESE
4Korrektur der gemessenen Temperatur
4Messung des Gesamtverbrauchs
Technische Parameter
Versorgung
Anzahl der Temperaturänderungen
Min. programmierbare Zeit
Bereich der einstellbaren Temp.
Temperatureinstellung
Minimaler Anzeigesprung
Messgenauigkeit
Frostschutz
Uhrzeit Backup
Ausgang
Schutzgrad
Arbeitstemperatur
Garantie: 2 Jahre
Falls Sie während oder nach der Garantiezeit einen Service benötigen, schicken Sie das Produkt an die
Adresse des Verkäufers, bzw. des Herstellers.
Die Garantie bezieht sich nicht auf die Störungen, die als Folge der unsachgemäßen Installierung oder
Eingriff in die Konstruktion der Anlage entstanden sind.
Pb
Im Einklang
mit RoHS

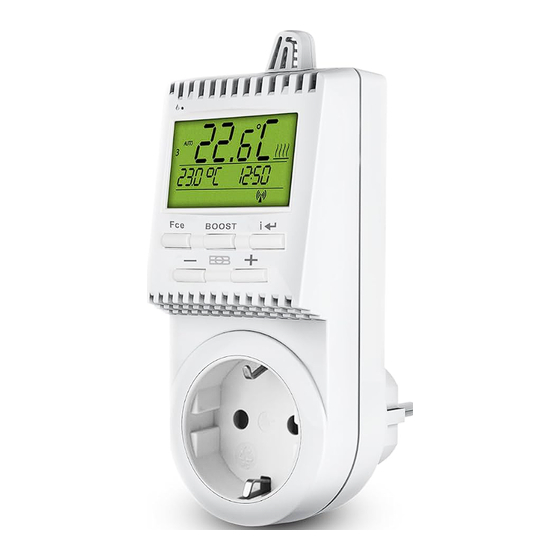

TS30
4automatisches Ausschalten bei
unerwarteter Senkung der
Raumtemperatur (offenes Fenster)
4
Modus HEIZUNG/KÜHLUNG
4Tastensperre mit Code
4automatisches Umschalten zwischen
SOMMER/WINTER Zeit
4Frostschutz (wählbar)
4Temperaturregelung nach 0.5°C
4E-EPROM-Speicher und Uhrzeit Backup
für mindestens 24 Stunden
230 V/ 50 Hz
6 pro Tag
10 Minuten
5 bis 39 °C
nach 0.5°C
0.1°C
± 1 °C
ja (einstellbar)
ja (24 Stunden)
Relais max. 16 A
IP20
0 bis 40 °C
ELEKTROBOCK CZ s.r.o.
Blanenská 1763
Kuřim 664 34
Tel.: +420 541 230 216
MADE IN CZECH REPUBLIC
www.elbock.cz

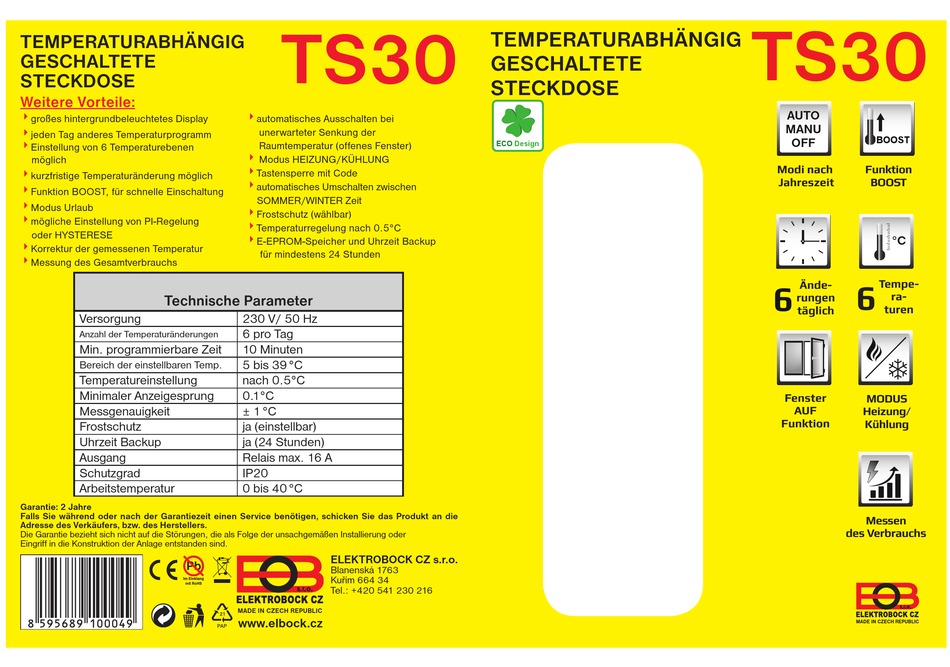

TEMPERATURABHÄNGIG
