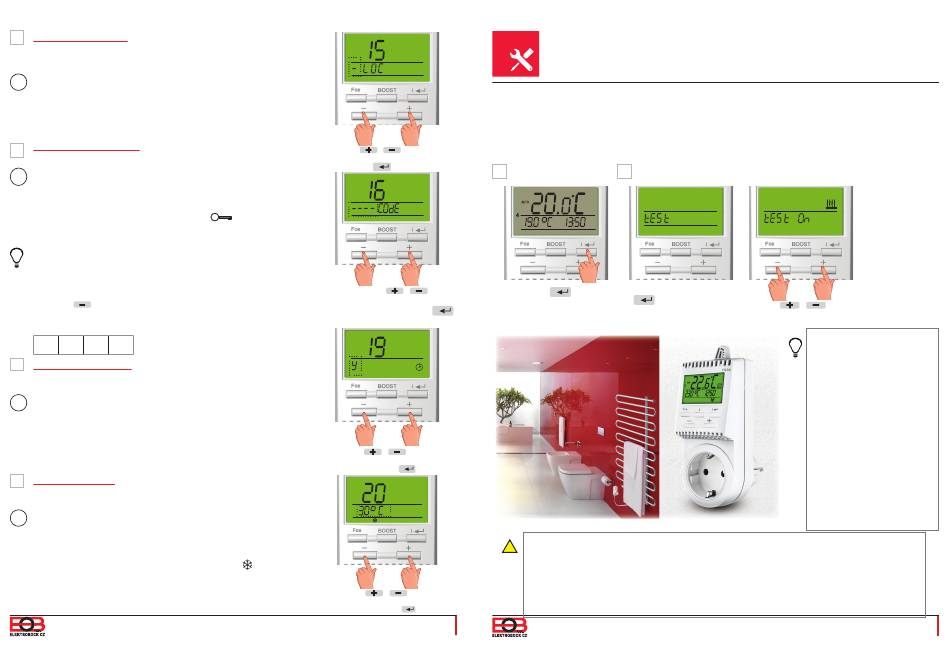

15. Tastenschloss
I
(-/Y, werksseitig wird - eingestellt)
i
Es dient zur Blockierung der Bedienungselemente. Es dient als Schutz
gegen unerwünschte Manipulation durch eine fremde Person.
16. Code der Tasten
I
(-/Y, werksseitig wird - eingestellt)
i
Diese Konstante kann eingestellt werden, soweit P15=Y ist. Sie dient zur
Eingabe des Codes, welcher die Aktivierung der Bedienungselemente
ermöglicht. Wir stellen die Kombination von 4 Zahlen ein (im Bereich 0 bis
9). Zum Blockieren der Tasten kommt es ca. 1 Minute (nach dem Eintritt in
die Grundanzeige), auf LCD wir das Symbol „
sie nun eine Taste, werden Sie aufgefordert, einen Code einzugeben.
- Notieren Sie den Code in die Tabelle
- Bei dem Verlust des Codes muss ein RESET wie folgt durchgeführt werden:
1) Schalten Sie den Verbraucher ab und trennen Sie die TS30 vom
Stromnetz.
2) Schließen Sie die TS30 an das Stromnetz an und halten Sie
die Taste gedrückt, auf LCD erscheint rESEt
(VORSICHT Die Werkseinstellungen werden wiederhergestellt!)
3) Schließen Sie den Verbraucher wieder an die TS30 an.
IHR CODE
I
19. Zeitumstellung
(-/Y, werksseitig wird Y eingestellt)
i
Wenn Y (Yes=JA) ausgewält ist, wird die Sommer/Winterzeit automatisch
entsprechend dem Kalender geändert. Sie müssen nicht aufpassen,
wenn sich die Zeit ändert. Der Thermostat stellt automatisch die Zeit für
diesen Zeitraum ein.
20. Frostschutz
I
(- - - -/ -5°C bis +5°C, werksseitig wird+3°C eingestellt)
i
- - - -
INAKTIV, Der TS30 überwacht nicht die Mindesttemperatur
-5°C bis +5°C
Wenn die Raumtemperatur unter den eingestellten
Wert fällt, wird die Heizung automatisch eingeschaltet
(auf LCD erscheint das Symbol
peratur steigt, kehrt die TS30 in den eingestellten
Modus zurück.
Mit den Tasten / stellen Sie den
entsprechenden Wert ein und bestätigen Sie
mit der i Taste.
„ angezeigt. Drücken
Mit den Tasten /
Sie den entsprechenden Wert ein
und bestätigen Sie mit der
Taste.
Mit den Tasten / stellen Sie
den entsprechenden Wert ein und
bestätigen Sie mit der
i
. Sobald die Tem-
Mit den Tasten / stellen Sie
den entsprechenden Wert ein und
bestätigen Sie mit der
i

Montage

1) Schließen Sie die TS30 an die Stromversorgung 230 V / 50 Hz.
2) Bei korrektem Anschluss wird das Display innerhalb von 10 Sekunden aktiviert und zeigt die aktuelle
Raumtemperatur an.
3) Befolgen Sie die Anweisungen auf Seite 6-15, um Einstellungen vorzunehmen.
4) Schließen Sie einen Verbraucher an die TS30 an. Die max. Absicherung von Steckdosen beträgt 16 A!
Überladung kann das Produkt beschädigen!
5) Führen Sie einen TEST durch, um die korrekte Verbindung zu überprüfen:
A
Grundanzeige
stellen
i
2x .
i
Taste.
!
Nehmen Sie keine Eingriffe am Produkt vor. Lassen Sie Reparaturen von unserem Fachservice durchführen.
Setzen Sie dieses Produkt keiner übermäßigen Feuchtigkeit aus, tauchen Sie es nicht in Wasser und setzen
Sie es keinen Vibrationen, Stößen oder direkter Sonneneinstrahlung aus. Dieses Produkt und sein Zubehör
gehören nicht in die Hände kleiner Kinder! Verwenden Sie zum Reinigen des Gehäuses nur ein weiches, leicht
feuchtes Tuch. Verwenden Sie keine chemischen Lösungsmittel (Farb- oder Lackverdünner), da diese das
Display und das Gehäuse des Produkts beschädigen können.
Taste.
14
B
Modus TEST
Drücken Sie wiederholt die
i
Taste, um den tESt-
Mit den /
Modus auszuwählen.
starten Sie den tEST Modus.
Das Ausgangsrelais
schaltet sich mehr-
mals ein und aus.
Tasten
Die geschaltete Steckdose TS30
verfügt über einen eingebauten
Temperatursensor (siehe Seite 2). In
einem geschlossenen Raum strömt
warme Luft nach oben und kalte
Luft bleibt unten. Berücksichtigen
Sie dies bei der Auswahl der
Temperatureinstellung für die
Heizung bzw. zum Kühlen.
Stellen Sie sicher, dass sich
das angeschlossene Gerät in
ausreichendem Abstand von der
TS30 befi ndet, um zu verhindern,
dass sich die Produkte gegenseitig
stören. Andernfalls kann es zu
unerwünschtem und häufi gem
Einschalten kommen. Verwenden
Sie die TS30 nicht in der Nähe von
Möbeln und anderen Hindernissen
auf, die die Luftzirkulation im Raum
behindern könnten.
