Uhrzeiteinstellung - Elektrobock TS30 Montage

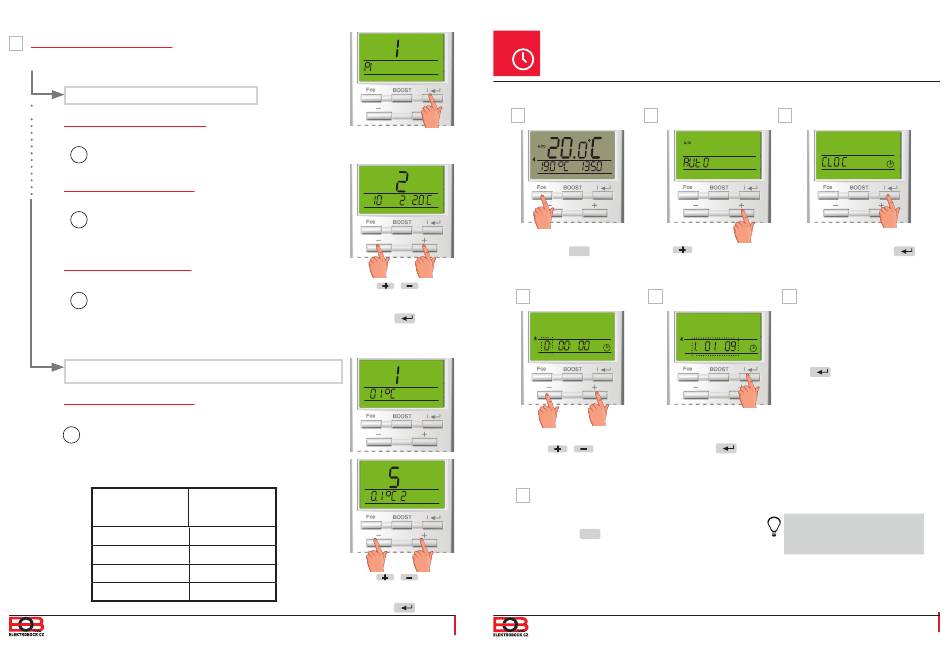

1. Wahl des Regelungstyps
D
(PI/0,1 bis zu 6°C, werksseitig PI eingestellt)
wählen Sie PI = PI Regelung
2. Intervall der PI Regelung
(
5 bis 20 Minuten, werksseitig werden10 Minuten eingestellt
i
Es wird nach der Temperaturträgheit des Objektes gewählt.
Die optimale Einstellung ist 10 bis 15 Minuten.
3. Minimale Einschaltzeit
(1 bis 5 Minuten, werksseitig werden 2 Minuten eingestellt)
i
Die Einstellung hängt von der Art des Heizungssystems und
von der Auswahl des Zeitabschnittes der PI-Regelung ab.
Wir empfehlen die Einstellung gemäß Tabelle.
4. Zone der PI Regelung
(
0,5 bis 3°C, werksseitig werden 2°C eingestellt
i
Diese Angabe bestimmt, ab welchem Wert die PI-Steuerung
zu laufen beginnt. Z.B. Solltemperatur ist 22 ° C, Zone der
Proportionalität ist 1,5 ° C. Bis zu 20,5 ° C wird die Quelle
vollständig heizen. Wenn dieser Wert erreicht ist, beginnt
die PI-Steuerung zu laufen.
wählen Sie 0,1 bis 6°C= Hysterese
5. Minimale Einschaltzeit
(
1 bis 5 Minuten, werksseitig werden 2 Minuten eingestellt
i
Wir stellen die minimale Einschaltzeit der Heizung in Minuten
während der Hysterese ein. Wir wählen je nach Art des ver-
wendeten Heizsystems im Bereich von 1 bis 5 Minuten (siehe
Tabelle).
Typ der
Heizung
Stromheizung
Infrarotheizungen
Gussheizkörper
Fußbodenheizung
)
)
Mit den
stellen Sie den entsprechen-
den Wert ein und bestätigen
Sie mit der
)
Minimale
Einschaltzeit der
Quelle
1
2 (3)
4
Mit den
5 stellen Sie den entsprechen-
den Wert ein und bestätigen
Sie mit der

Uhrzeiteinstellung

A
Grundanzeige
Fce
2x
/ Tasten
D
i
Taste.
Stundenanzeige blinkt.
Mit /
können Sie die Stunden
einstellen.
G
Um auf die Grundanzeige
zurückzukehren, drücken Sie
2x lang die
/ Tasten
i
Taste.
12
Es erscheint AUTO
B
ggf. MANU
Mit Taste finden Sie
„CLOC Modus".
E
Die Einstellung bestätigen
i
Tasten
Sie mit der Taste.
Fce
Taste.
C
i
Bestätigen Sie mit 1x .
F
Stellen Sie jeweils Minuten
und Sekunden sowie Tag,
Monat und Jahr schrittweise
auf die gleiche Weise ein.
Jede Einstellung wird mit der
i
Taste bestätigt.
Nach dem Einstellen der Uhrzeit
empfehlen wir, die Betriebsstunden
zurückzusetzen. (siehe Seite15)!
