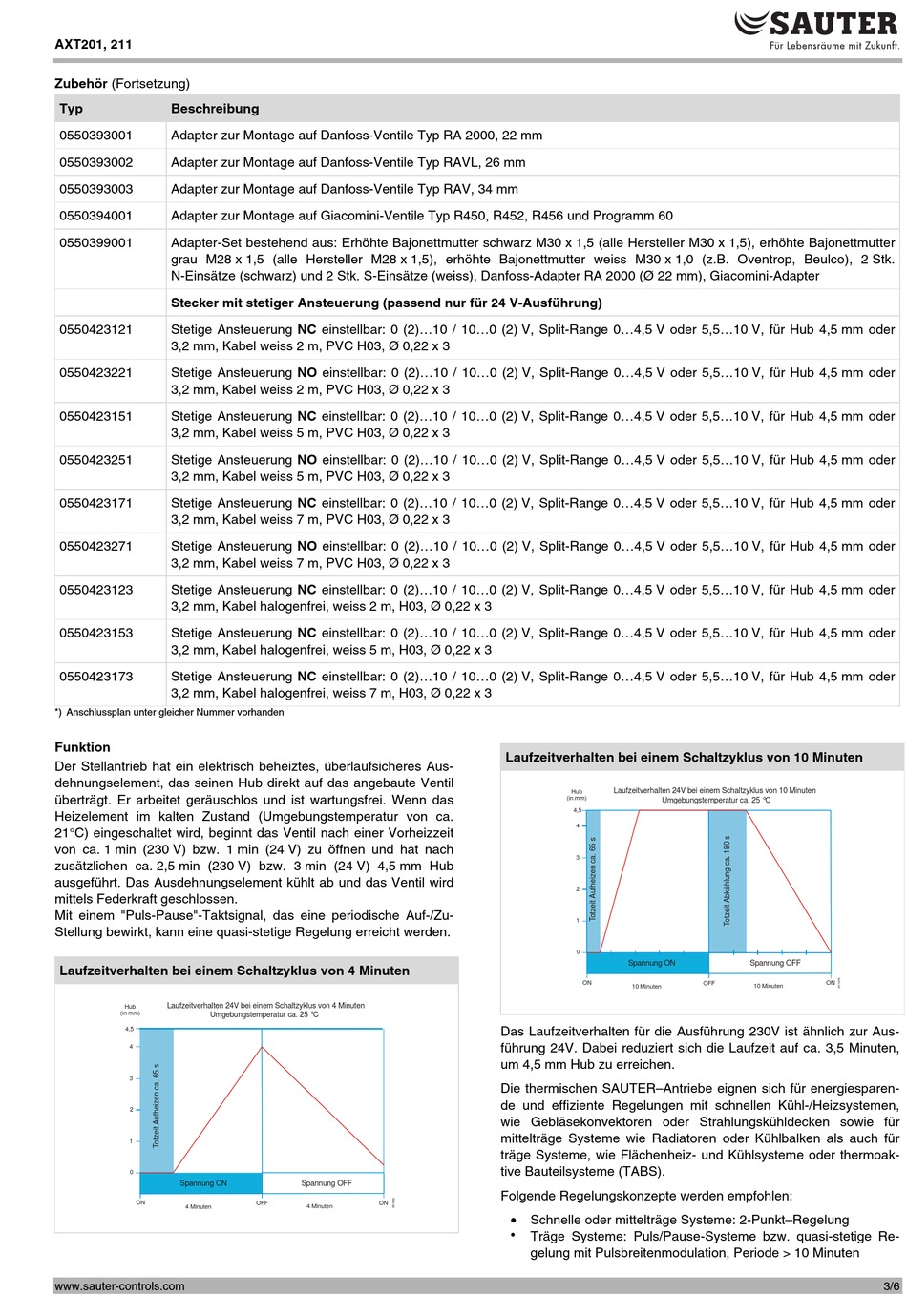

AXT201, 211
Zubehör (Fortsetzung)
Typ
Beschreibung
0550393001
Adapter zur Montage auf Danfoss-Ventile Typ RA 2000, 22 mm
0550393002
Adapter zur Montage auf Danfoss-Ventile Typ RAVL, 26 mm
0550393003
Adapter zur Montage auf Danfoss-Ventile Typ RAV, 34 mm
0550394001
Adapter zur Montage auf Giacomini-Ventile Typ R450, R452, R456 und Programm 60
0550399001
Adapter-Set bestehend aus: Erhöhte Bajonettmutter schwarz M30 x 1,5 (alle Hersteller M30 x 1,5), erhöhte Bajonettmutter
grau M28 x 1,5 (alle Hersteller M28 x 1,5), erhöhte Bajonettmutter weiss M30 x 1,0 (z.B. Oventrop, Beulco), 2 Stk.
N-Einsätze (schwarz) und 2 Stk. S-Einsätze (weiss), Danfoss-Adapter RA 2000 (Ø 22 mm), Giacomini-Adapter
Stecker mit stetiger Ansteuerung (passend nur für 24 V-Ausführung)
0550423121
Stetige Ansteuerung NC einstellbar: 0 (2)...10 / 10...0 (2) V, Split-Range 0...4,5 V oder 5,5...10 V, für Hub 4,5 mm oder
3,2 mm, Kabel weiss 2 m, PVC H03, Ø 0,22 x 3
0550423221
Stetige Ansteuerung NO einstellbar: 0 (2)...10 / 10...0 (2) V, Split-Range 0...4,5 V oder 5,5...10 V, für Hub 4,5 mm oder
3,2 mm, Kabel weiss 2 m, PVC H03, Ø 0,22 x 3
0550423151
Stetige Ansteuerung NC einstellbar: 0 (2)...10 / 10...0 (2) V, Split-Range 0...4,5 V oder 5,5...10 V, für Hub 4,5 mm oder
3,2 mm, Kabel weiss 5 m, PVC H03, Ø 0,22 x 3
0550423251
Stetige Ansteuerung NO einstellbar: 0 (2)...10 / 10...0 (2) V, Split-Range 0...4,5 V oder 5,5...10 V, für Hub 4,5 mm oder
3,2 mm, Kabel weiss 5 m, PVC H03, Ø 0,22 x 3
0550423171
Stetige Ansteuerung NC einstellbar: 0 (2)...10 / 10...0 (2) V, Split-Range 0...4,5 V oder 5,5...10 V, für Hub 4,5 mm oder
3,2 mm, Kabel weiss 7 m, PVC H03, Ø 0,22 x 3
0550423271
Stetige Ansteuerung NO einstellbar: 0 (2)...10 / 10...0 (2) V, Split-Range 0...4,5 V oder 5,5...10 V, für Hub 4,5 mm oder
3,2 mm, Kabel weiss 7 m, PVC H03, Ø 0,22 x 3
0550423123
Stetige Ansteuerung NC einstellbar: 0 (2)...10 / 10...0 (2) V, Split-Range 0...4,5 V oder 5,5...10 V, für Hub 4,5 mm oder
3,2 mm, Kabel halogenfrei, weiss 2 m, H03, Ø 0,22 x 3
0550423153
Stetige Ansteuerung NC einstellbar: 0 (2)...10 / 10...0 (2) V, Split-Range 0...4,5 V oder 5,5...10 V, für Hub 4,5 mm oder
3,2 mm, Kabel halogenfrei, weiss 5 m, H03, Ø 0,22 x 3
0550423173
Stetige Ansteuerung NC einstellbar: 0 (2)...10 / 10...0 (2) V, Split-Range 0...4,5 V oder 5,5...10 V, für Hub 4,5 mm oder
3,2 mm, Kabel halogenfrei, weiss 7 m, H03, Ø 0,22 x 3
*) Anschlussplan unter gleicher Nummer vorhanden
Funktion
Der Stellantrieb hat ein elektrisch beheiztes, überlaufsicheres Aus-
dehnungselement, das seinen Hub direkt auf das angebaute Ventil
überträgt. Er arbeitet geräuschlos und ist wartungsfrei. Wenn das
Heizelement im kalten Zustand (Umgebungstemperatur von ca.
21°C) eingeschaltet wird, beginnt das Ventil nach einer Vorheizzeit
von ca. 1 min (230 V) bzw. 1 min (24 V) zu öffnen und hat nach
zusätzlichen ca. 2,5 min (230 V) bzw. 3 min (24 V) 4,5 mm Hub
ausgeführt. Das Ausdehnungselement kühlt ab und das Ventil wird
mittels Federkraft geschlossen.
Mit einem "Puls-Pause"-Taktsignal, das eine periodische Auf-/Zu-
Stellung bewirkt, kann eine quasi-stetige Regelung erreicht werden.
Laufzeitverhalten bei einem Schaltzyklus von 4 Minuten
Laufzeitverhalten 24V bei einem Schaltzyklus von 4 M
Hub
(in mm)
Umgebungstemperatur ca. 25 °C
4,5
4
3
2
1
0
Spannung ON
ON
4 Minuten
www.sauter-controls.com
inuten
Spannung O
FF
OFF
ON
4 Minuten
Laufzeitverhalten bei einem Schaltzyklus von 10 Minuten
Laufzeitverhalten 24V bei einem Schaltzyklus von 10
Hub
(in mm)
Umgebungstemperatur ca. 25 °C
4,5
4
3
2
1
0
Spannung ON
ON
10 Minuten
Das Laufzeitverhalten für die Ausführung 230V ist ähnlich zur Aus-
führung 24V. Dabei reduziert sich die Laufzeit auf ca. 3,5 Minuten,
um 4,5 mm Hub zu erreichen.
Die thermischen SAUTER–Antriebe eignen sich für energiesparen-
de und effiziente Regelungen mit schnellen Kühl-/Heizsystemen,
wie Gebläsekonvektoren oder Strahlungskühldecken sowie für
mittelträge Systeme wie Radiatoren oder Kühlbalken als auch für
träge Systeme, wie Flächenheiz- und Kühlsysteme oder thermoak-
tive Bauteilsysteme (TABS).
Folgende Regelungskonzepte werden empfohlen:
Schnelle oder mittelträge Systeme: 2-Punkt–Regelung
Träge Systeme: Puls/Pause-Systeme bzw. quasi-stetige Re-
gelung mit Pulsbreitenmodulation, Periode > 10 Minuten
Minuten
Spannun
g OFF
OFF
ON
10 Minuten
