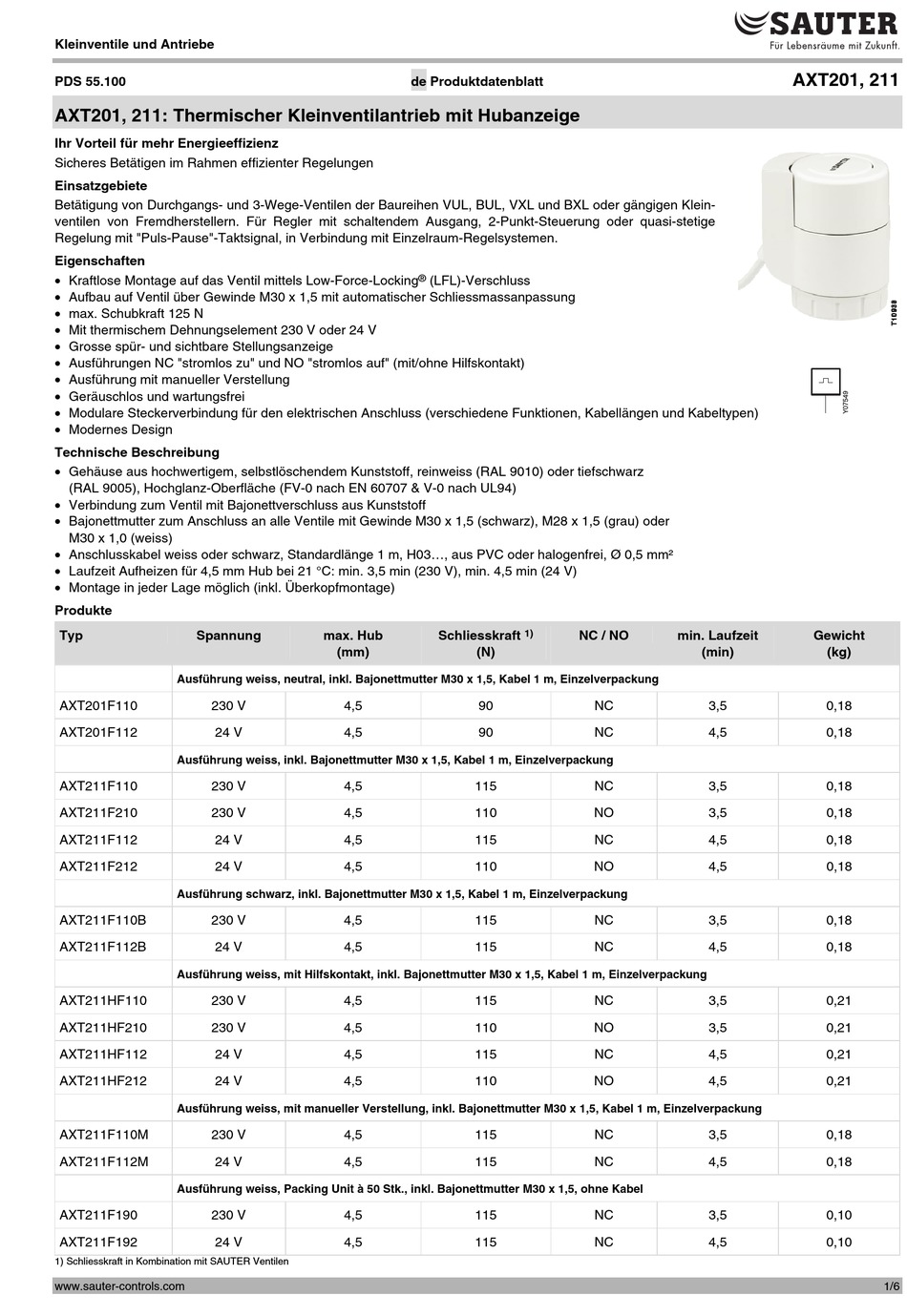

Sauter AXT201 Technische Beschreibung

Kleinventile und Antriebe
PDS 55.100

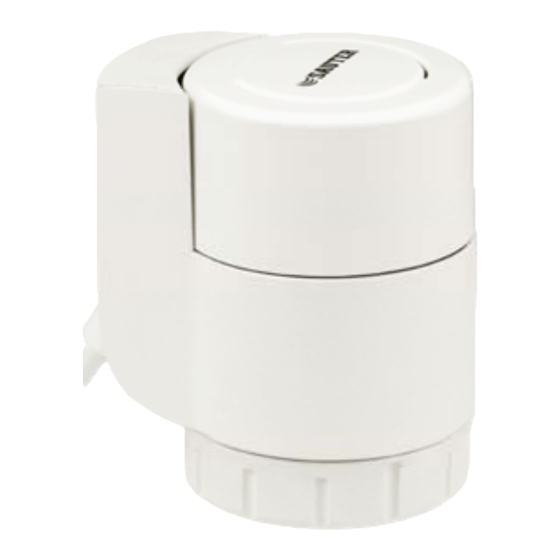

AXT201, 211: Thermischer Kleinventilantrieb mit Hubanzeige
Ihr Vorteil für mehr Energieeffizienz
Sicheres Betätigen im Rahmen effizienter Regelungen
Einsatzgebiete
Betätigung von Durchgangs- und 3-Wege-Ventilen der Baureihen VUL, BUL, VXL und BXL oder gängigen Klein-
ventilen von Fremdherstellern. Für Regler mit schaltendem Ausgang, 2-Punkt-Steuerung oder quasi-stetige
Regelung mit "Puls-Pause"-Taktsignal, in Verbindung mit Einzelraum-Regelsystemen.
Eigenschaften
 Kraftlose Montage auf das Ventil mittels Low-Force-Locking
 Aufbau auf Ventil über Gewinde M30 x 1,5 mit automatischer Schliessmassanpassung
 max. Schubkraft 125 N
 Mit thermischem Dehnungselement 230 V oder 24 V
 Grosse spür- und sichtbare Stellungsanzeige
 Ausführungen NC "stromlos zu" und NO "stromlos auf" (mit/ohne Hilfskontakt)
 Ausführung mit manueller Verstellung
 Geräuschlos und wartungsfrei
 Modulare Steckerverbindung für den elektrischen Anschluss (verschiedene Funktionen, Kabellängen und Kabeltypen)
 Modernes Design
Technische Beschreibung
 Gehäuse aus hochwertigem, selbstlöschendem Kunststoff, reinweiss (RAL 9010) oder tiefschwarz
(RAL 9005), Hochglanz-Oberfläche (FV-0 nach EN 60707 & V-0 nach UL94)
 Verbindung zum Ventil mit Bajonettverschluss aus Kunststoff
 Bajonettmutter zum Anschluss an alle Ventile mit Gewinde M30 x 1,5 (schwarz), M28 x 1,5 (grau) oder
M30 x 1,0 (weiss)
 Anschlusskabel weiss oder schwarz, Standardlänge 1 m, H03..., aus PVC oder halogenfrei, Ø 0,5 mm²
 Laufzeit Aufheizen für 4,5 mm Hub bei 21 °C: min. 3,5 min (230 V), min. 4,5 min (24 V)
 Montage in jeder Lage möglich (inkl. Überkopfmontage)
Produkte
Typ Spannung
Ausführung weiss, neutral, inkl. Bajonettmutter M30 x 1,5, Kabel 1 m, Einzelverpackung
AXT201F110 230 V
AXT201F112 24 V
Ausführung weiss, inkl. Bajonettmutter M30 x 1,5, Kabel 1 m, Einzelverpackung
AXT211F110 230 V
AXT211F210 230 V
AXT211F112 24 V
AXT211F212 24 V
Ausführung schwarz, inkl. Bajonettmutter M30 x 1,5, Kabel 1 m, Einzelverpackung
AXT211F110B 230 V
AXT211F112B 24 V
Ausführung weiss, mit Hilfskontakt, inkl. Bajonettmutter M30 x 1,5, Kabel 1 m, Einzelverpackung
AXT211HF110 230 V
AXT211HF210 230 V
AXT211HF112 24 V
AXT211HF212 24 V
Ausführung weiss, mit manueller Verstellung, inkl. Bajonettmutter M30 x 1,5, Kabel 1 m, Einzelverpackung
AXT211F110M 230 V
AXT211F112M 24 V
Ausführung weiss, Packing Unit à 50 Stk., inkl. Bajonettmutter M30 x 1,5, ohne Kabel
AXT211F190 230 V
AXT211F192 24 V
1) Schliesskraft in Kombination mit SAUTER Ventilen
www.sauter-controls.com
de Produktdatenblatt
®
(LFL)-Verschluss
max. Hub Schliesskraft
(mm) (N)
4,5 90
4,5 90
4,5 115
4,5 110
4,5 115
4,5 110
4,5 115
4,5 115
4,5 115
4,5 110
4,5 115
4,5 110
4,5 115
4,5 115
4,5 115
4,5 115
1) NC / NO min. Laufzeit
NC
NC
NC
NO
NC
NO
NC
NC
NC
NO
NC
NO
NC
NC
NC
NC
AXT201, 211
Gewicht
(min) (kg)
3,5 0,18
4,5 0,18
3,5 0,18
3,5 0,18
4,5 0,18
4,5 0,18
3,5 0,18
4,5 0,18
3,5 0,21
3,5 0,21
4,5 0,21
4,5 0,21
3,5 0,18
4,5 0,18
3,5 0,10
4,5 0,10
1/6
