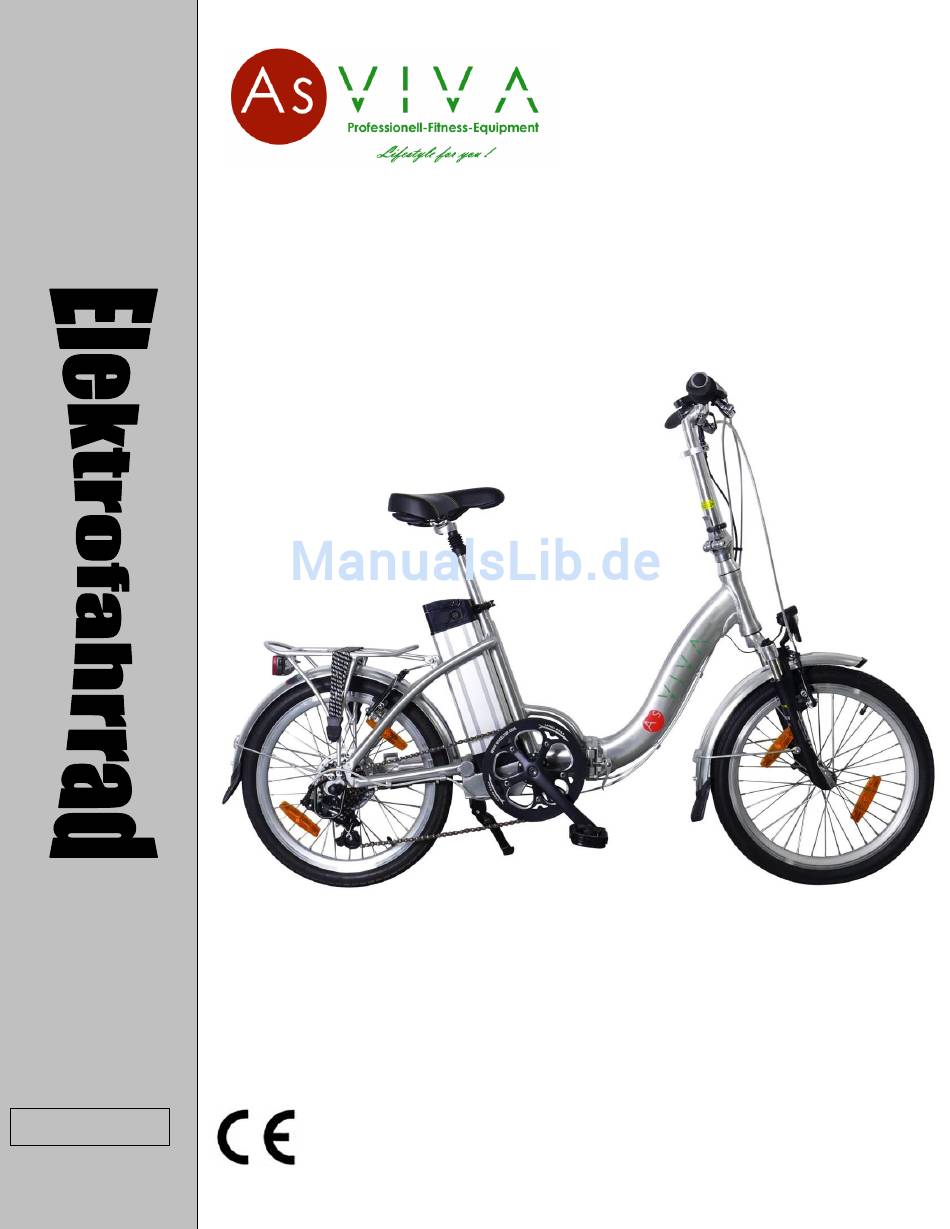

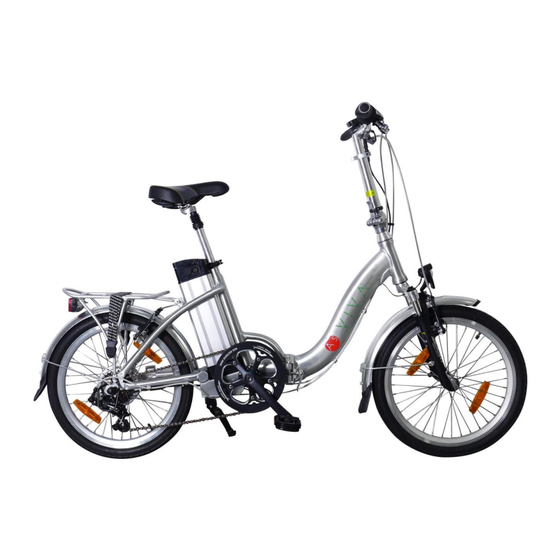

- Seite 1 BEDIENUNGSHANDBUCH 01 / 2014...
-
Seite 2: Inhaltsverzeichnis
INHALTSANGABE GEWÄHRLEISTUNGSZEIT UND BEDINGUNGEN __ 3 WICHTIGE SICHERHEITSHINWEISE ____________ 4 BESTIMMUNGSGEMÄßE VERWENDUNG ________ 5 SKIZZE UND TEILELISTE _____________________ 6 AUSPACKEN UND ZUSAMMENBAU (1) __________ 8 AUSPACKEN UND ZUSAMMENBAU (2) ______________ 9 AUSPACKEN UND ZUSAMMENBAU (3) _____________ 10 AUSPACKEN UND ZUSAMMENBAU (4) _____________ 11 ALLGEMEINER UMGANG (1) _________________ 12 ALLGEMEINER UMGANG (2) _____________________ 13 ALLGEMEINER UMGANG (3) _____________________ 14... -
Seite 3: Gewährleistungszeit Und Bedingungen
Sie bitte anhand der Explosionszeichnung und Teileliste die genauen Teile mit. Ersatzteilbestellungen und Reparaturaufträge richten Sie bitte schriftlich, unter Mitteilung der Kundennummer und der gewünschten Teilenummer an Ihre Verkäuferadresse oder direkt an: Geschäftsführer: Fuat Aslan D- 41539 Dormagen Kölner Straße 144 Fax : 49911-30844-23331 service@asviva.de W www.asviva.de 3 / 22... -
Seite 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Ihr Bike mit Elektrounterstützung ist ein so genanntes „Pedelec” (Pedal Electric Cycle). Die Fahrgeschwindigkeit ist auf 25 km/h begrenzt. Sobald in die Pedale getreten wird, unterstützt der Elektromotor aktiv den Antrieb, sodass mit relativ geringem Kraftaufwand gefahren werden kann. Der Elektromotorische Hilfsantrieb entspricht in etwa der Leistung eines sehr guten und sportlichen Radfahrers. -
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG City-Rad / Touren-Rad / Sportrad Diese Fahrräder sind aufgrund der Konzeption und Ausstattung, z.B. mit aktiven und passiven Beleuchtungseinrichtungen dazu bestimmt, auf öffentlichen Straßen und befestigten Wegen eingesetzt zu werden. Die hierzu erforderliche sicherheitstechnische Ausstattung wurde mitgeliefert und muss vom Benutzer oder Fachmann regelmäßig überprüft und - falls erforderlich - instandgesetzt werden. -
Seite 6: Skizze Und Teileliste
SKIZZE UND TEILELISTE Bemerkungen: Einige Teile können durch neue Teile ausgetauscht sein! As-12 As-9 As-13 As-10 As-2 As-4 As-14 As-1 Bezeichnung Menge Bezeichnung Menge Batterie Pedalstange Sattel Pedale Rahmen Kette Gangschlatung Motor Ladungszustandsanzeige Reflektor Schutzblech Kickständer Reflektor Schutzblech Radnabe Reflektor / Licht Gabel Gepäckträger 6 / 22... -
Seite 7: Teileliste
TEILELISTE (2) As-1 Chain protection As-2 Brakes As-3 Bottom bracket As-4 Rear wheel As-5 Sensor As-6 Magnet As-8 Switch As-9 Handlebars As-10 Saddle-Bar As-11 Regulator As-12 Handles As-13 Handlebar rod As-14 Quick release bolt As-15 Bell As-16 All screws,bolts and nuts 7 / 22... -
Seite 8: Auspacken Und Zusammenbau (1)
AUSPACKEN UND ZUSAMMENBAU (1) WARNUNG!: Gehen Sie äußerst sorgfältig mit den Teilen um, unkorrekte Montage kann Verletzungen hervorrufen. BEACHTEN SIE: Bevor Sie mit der Montage starten, lesen und verstehen Sie alle Instruktionen. Bitte lesen Sie die Anleitung genau durch, bevor Sie mit dem Zusammenbau beginnen! Entnehmen Sie bitte alle Teile aus dem Karton und überprüfen Sie diese anhand der Teileliste auf Vollständigkeit, ziehen Sie bei der Montage alle Teile fest an. -
Seite 9: Auspacken Und Zusammenbau (2)
AUSPACKEN UND ZUSAMMENBAU (2) 1. Stellen Sie vor Inbetriebnahme des Fahrrades sicher, dass Sie die Batterie eingeschaltet haben (drehen Sie hierfür den Schlüssel in die Position „ON“) 2. Die drei grünen LEDs oben auf der Batterie zeigen den Ladestatus dieser an (Achtung! Es leuchten immer nur 3 der 4 Leds grün. -
Seite 10: Auspacken Und Zusammenbau (3)
AUSPACKEN UND ZUSAMMENBAU (3) 1. Das Fahrrad verfügt über einen Seitenständer. Achten Sie darauf diesen nur auf ebenen Flächen zu verwenden. 2. Das Vorderlicht ist mit der Batterie verbunden, während das Rücklicht eine externe Stromquelle hat. Schalten Sie dieses durch Betätigen der „ON / OFF“ – Taste an und aus. 3. -
Seite 11: Auspacken Und Zusammenbau (4)
AUSPACKEN UND ZUSAMMENBAU (4) 1. Ziehen Sie vor Inbetriebnahme alle Schrauben nach, besonders die: a. Felgen am Rahmen b. Bremsen c. Lenker und Fixierung am Rahmen d. Sattel e. Kette Pedale g. Licht h. Die Batterie muss fest einliegen und fixiert sein. Zusammenklappen / Falten des Fahrrades: Schieben Sie den Plastikschutz zur Seite. -
Seite 12: Allgemeiner Umgang (1)
ALLGEMEINER UMGANG (1) Akku Mit dem Schloss sichern Sie den Akku gegen Herausfallen oder Diebstahl. Laden des neuen oder lange nicht genutzten Akkus Bei neuen oder lange gelagerten Akkus ist der Ladewiderstand größer, darum kann bei der ersten Ladung das Ladegerät nach ca. 15 – 30 Minuten blinken (= Erhaltungsladung). Für die folgenden Aufladungen genügt dann der normale Ladezyklus. -
Seite 13: Allgemeiner Umgang (2)
ALLGEMEINER UMGANG (2) Bedienung der Fahrunterstützung Lichter an Licht blinkt auf Lichter aus 1. Schalten Sie die Batterie ein. 2. Nach dem Einschalten der Batterie leuchten die Lampen des Batteriestatus Fahrunterstützung auf. geringste Unterstützung höchste Unterstützung 、 3. Sie steuern die Intensität der Fahrunterstützung durch folgende Tasten. -
Seite 14: Allgemeiner Umgang (3)
ALLGEMEINER UMGANG (3) -Taste ein Mal, “LOW” blinkt auf Drücken Sie die Level 1. -Taste, ”LOW” blinkt auf Drücken Sie erneut auf , Level 2. -Taste drei Mal, “MED” blinkt auf 3) Drücken Sie die , Level 3. -Taste, ”MED” blinkt auf Drücken Sie erneut auf , Level 4. -
Seite 15: Allgemeiner Umgang (4)
ALLGEMEINER UMGANG (4) Austausch des Vorderrades Das Fahrrad besitzt zur Radbefestigung eine Schnellspannachse, die den Aus- und Einbau der Laufräder stark erleichtert. Wenn Sie einmal das Rad wechseln müssen, ist folgendes zu beachten: Entfernen Sie vor jeder Arbeit den Akku vom Rad, um ein unbeabsichtigtes Antreiben auszuschließen. Lösen Sie das Rad in der Aufhängung durch Umklappen des Schnellspannhebels (180°). -
Seite 16: Allgemeiner Umgang (5)
ALLGEMEINER UMGANG (5) Einstellen der Kettenschaltung 1. Stellen Sie das Fahrrad auf den Kopf. 2. An der Schaltung am Hinterrad befinden sich zwei Schrauben zur Feineinstellung (siehe Bild). Diese müssen entsprechend verstellt werden. 3. Schalten Sie in den niedrigsten Gang und drehen die Pedale. Verstellen Sie die Schrauben bis der Gang sauber einstellbar ist und korrekt läuft. -
Seite 17: Wartung Und Pflege
WARTUNG UND PFLEGE WARTUNG UND PFLEGE Es empfiehlt sich, alle Fahrradteile, die sich lösen könnten (Schrauben, Muttern u.ä.) regelmäßig (etwa alle 2 Monate bzw. je nach Benutzungshäufigkeit) zu kontrollieren, um Unfälle durch sich lösende Einzelteile zur vermeiden. Wenn Sie Ihr Fahrrad pflegen möchten, verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel, sondern beseitigen Sie Verschmutzungen und Staub mit einem weichen, evtl. -
Seite 18: Fragen / Antworten
FRAGEN / ANTWORTEN 1. Wie erkenne ich den Ladungszustand der Batterie am Fahrrad? Direkt am Lenker ist die Diodenreihe. Leuchten alle Dioden, hat die Batterie 100% Kapazität / Leistung, die Abnahme der Kapazität wird am „Erlöschen“ der Dioden angezeigt. 2. Wie erkenne ich, ob der Akku aufgeladen ist oder nicht? Am Ladegerät ist eine Diode angebracht, leuchtet diese „Rot“, so ist der Akku nicht 100% aufgeladen, leuchtet diese „Grün“... -
Seite 19: Inspektion
INSPEKTION Wichtig! Inspektionen sollten regelmäßig in folgenden Abständen durchgeführt werden. 1. Inspektion: 200 km oder 3 Monate 2. Inspektion: 1000 km oder 1 Jahr 3. Inspektion: 2000 km oder 2 Jahre 4. Inspektion: 3000 km oder 3 Jahre 5. Inspektion: 4000 km oder 4 Jahre 6. -
Seite 20: Störungssuche
STÖRUNGSSUCHE Zu geringe Reichweite: Die Reichweite, die mit einer vollen Akku-Ladung gefahren werden kann, hängt maßgeblich vom Streckenprofil, dem Reifendruck, dem Fahrergewicht, wie oft Sie die Motorunterstützung einsetzen und wie stark Sie selbst mit treten, ab. So erzielen Sie eine hohe Reichweite: ... -
Seite 21: Gewährleistungsrecht
GEWÄHRLEISTUNGSRECHT Herzlichen Glückwunsch zu Ihrer Entscheidung zum Kauf eines Fahrrades aus dem Hause AsVIVA. Gemäß des zum 01. Januar 2002 geänderten europäischen Gewährleistungsrechts, steht Ihnen eine gesetzliche Gewährleistungsfrist von 2 Jahren zu. Die Gewährleistungsfrist beginnt mit der Übergabe des Gerätes durch den Fachhändler. -
Seite 22: Eg-Konformitätserklärung
EC Declaration of Conformity In accordance with EN ISO 17050-1:2004 Wir / We AsVIVA Fuat Aslan / Kölner Straße 144 / 41539 Dormagen Erklären, dass das nachstehende Produkt / declare under own responsibility, that the following product- Incl. variants in accordance with the following Directive(s):...
