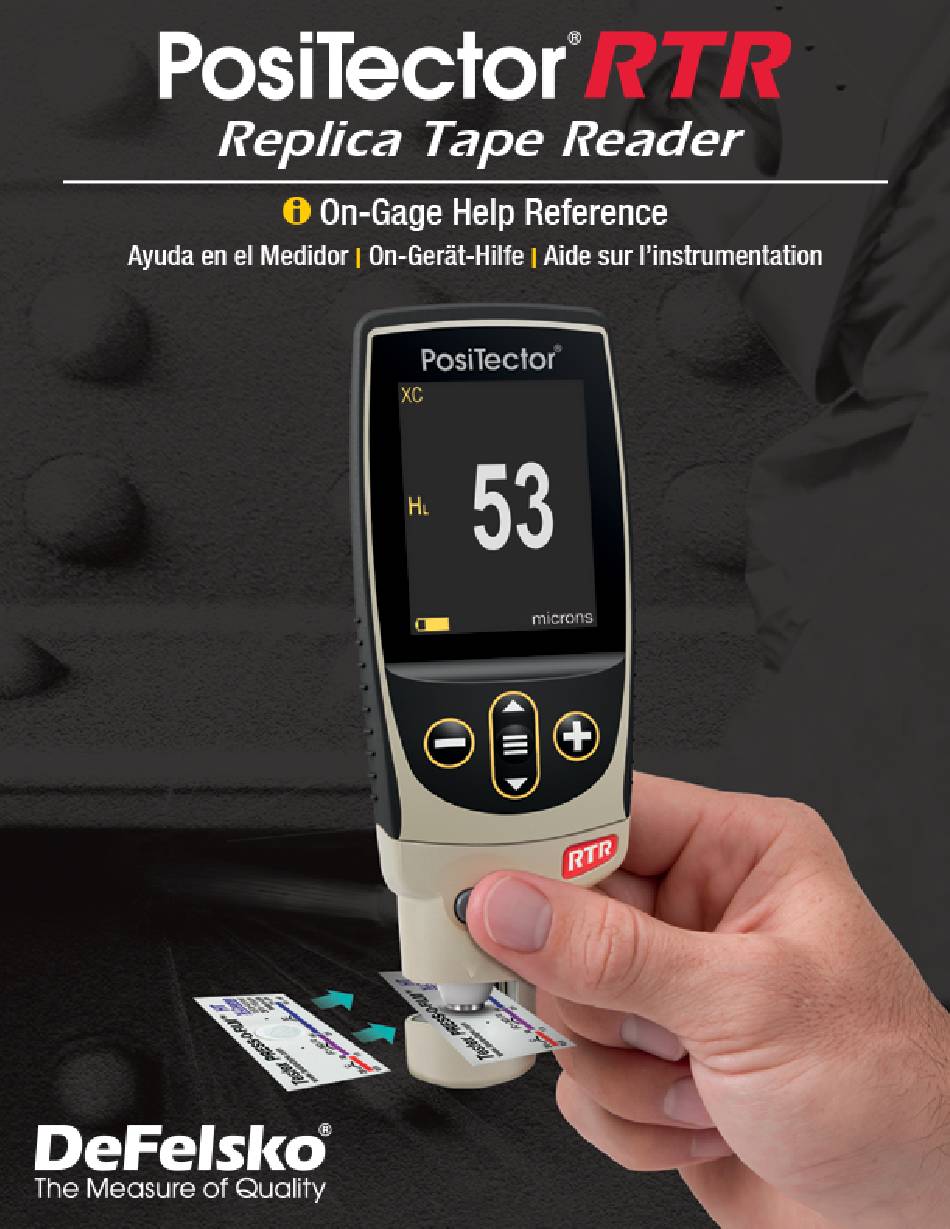

DeFelsko PosiTector RTR Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PosiTector RTR:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DeFelsko PosiTector RTR

Inhaltszusammenfassung für DeFelsko PosiTector RTR

  • Seite 2: Einführung

    PDF herunterladen. Bitte halten Sie Ihr Messgerät durch Softwareupdates auf dem neusten Stand. Regelmäßige Softwareupdates sorgen neben erhöhter Stabilität und eventuell neuen Funktionen des Geräts auch dafür, dass alle Hilfetexte stets aktuell sind. Weitere Informationen zu Updates finden Sie hier: www.defelsko.com/updates.

  • Seite 3: Inhaltsverzeichnis

    Contents Speicher ........................Anzeigen ........................ Speicher AUS ......................Speicher EIN ......................Lösche Speicher ....................Statistik ........................Statistik ........................Löschen ......................... HiLo-Alarm ......................Kalibriereinstellungen ....................Nullstellung ......................Replicafilm-Grad ....................Linearisierung ......................Einrichtung ........................Uhrzeit & Datum einstellen ................Zurücksetzen ......................Einheiten ........................ Batterietyp ......................
  • Seite 4 Kurzwellige Filter ....................Cut-off Filter ......................2D-Ausrichtung ...................... Verbindungen ......................USB ........................Synchro ......................USB Drive ......................JSON Files ....................HTML Bericht ..................... Auto Sync .net ....................Software-Update ....................Hilfe ..........................Ausschalten ......................... Page 2...

  • Seite 5: Speicher

    Speicher Der PosiTector RTR Standard hat einen internen Speicher zur Aufzeichnung von 1000 Messungen in einem Block. Gespeicherte Messwerte können am Display des PosiTector RTR betrachtet werden und Sie können darauf über einen Computer zugreifen. Alle gespeicherten Messwerte werden mit Datum und Uhrzeit versehen.

  • Seite 6: Statistik

    Statistik (nur PosiTector RTR-H Sonden) Menüpunkt zur Konfiguration des Statistik- und HiLo-Alarm-Modus. Statistik Im Statistik-Modus werden kontinuierlich aktualisiert und angzeigt: Mittel, Standardabweichung, Min/Max Dicke und Anzahl der Messungen. Wenn Statistik ausgewählt ist, erscheint das entsprechende Statistik-Icon und eine statistische Zusammenfassung erscheint auf dem Display.

  • Seite 7: Kalibriereinstellungen

    Sonde auf Null gestellt wurde. Die Genauigkeit des digitalen Mikrometer-Messsystems überprüfen. Legen Sie das PosiTector RTR-Kontrollnormal in die Messöffnung. Der Durchschnitt mehrerer Messwerte sollte innerhalb der kombinierten Toleranz des Messgeräts und des Kontrollnormals liegen. Wenn nicht, müssen Sie das Messgerät möglicherweise zur Wartung an Ihren Händler zurücksenden.

  • Seite 8: Nullstellung

    C-Replicafilms am unteren Ende und des XC-Replicafilms am oberen Ende zu verbessern, was das PosiTector RTR 3D automatisch macht, wenn mit HL gemessen wird. Wenn der Modus Linearisieren AUS ist, misst das PosiTector RTR 3D alle vier Grade des Abdruckbandes, genau wie ein herkömmliches Federmikrometer.
  • Seite 9 Messwerte über den Primärbereich zu erzielen. Diese Methode stellt einen Kompromiss zwischen Genauigkeit und Benutzerfreundlichkeit dar. Wenn das Kästchen Linearisieren NICHT markiert ist, zeigt das PosiTector RTR 3D einen Höhenwert H an, der mit dem Wert vergleichbar ist, den ein analoger Federmikrometer anzeigen würde, nachdem die 50,8 μm (2 mil) nicht verformbares...

  • Seite 10: Einrichtung

    Einrichtung Legen Sie Konfigurationsoptionen für das Messgerät fest. Uhrzeit & Datum einstellen Alle Messungen werden beim Speichern mit Datums- und Zeitstempel (24-Stunden-Format) versehen. Es ist daher wichtig, sowohl das Datum als auch die Uhrzeit über diesen Menüpunkt aktuell zu halten. Verwenden Sie die Tasten Auf und Ab zum Scrollen und die Tasten (-) und (+) zum Einstellen des Wertes.

  • Seite 11: Einheiten

    Einheiten = Microns Rotation aus = AUS Ton = Mittel Touch = AN Sprache = Englisch Batterie Typ = Alkaline Displayhelligkeit = Normal USB Drive = AN Auto Sync .net = AN Bluetooth Smart = AUS HINWEIS: Datum, Zeit und WLAN werden durch keinen Reset beeinflusst. Einheiten Auswahl der Maßeinheit, microns oder thou/mils wählbar.

  • Seite 12: Drehung Der Anzeige Aus

    Drehung der Anzeige aus Ausschalten der automatischen Drehung der Anzeige auf dem Display. Sprache Stellen Sie die Sprache ein, in der Daten auf dem Gerät angezeigt und optional ausgedruckt werden. Messgerät-Info Zeigt die Modell- und Seriennummer, Sondentyp und Seriennummer, den PosiSoft.net-Registrierungscode, den verbleibenden Speicherplatz für die Speicherung der Messwerte, Datum und Uhrzeit sowie die Softwarepakete an.

  • Seite 13: Analyse Setup

    Analyse Setup (nur PosiTector RTR-3D Sonden) Einstellung der 2D- und 3D-Analyse-Parameter. 2D-Parameters (nur PosiTector RTR-3D Sonden) 2D-Parameter werden aus einer virtuellen „Spur“ über die Bildfläche berechnet. Wenn die Ausrichtung auf die Richtungen Horizontal X oder Vertikal Y eingestellt ist, ist die Auswertungslänge gleich 3,8 mm minus der doppelten Länge des gewählten...

  • Seite 14: 3D Parameter

    (nur PosiTector RTR-3D Sonden) Rv Maximale Profiltaltiefe: der Abstand zwischen dem tiefsten Tal und der Mittellinie innerhalb der Auswertungslänge. (nur PosiTector RTR-3D Sonden) Rt Gesamte Profilhöhe: der Abstand zwischen der höchsten Spitze und dem tiefsten Tal innerhalb der Auswertungslänge. (nur PosiTector RTR-3D Sonden) Rz Durchschnittliche maximale Profilhöhe: arithmetisches Mittel der...

  • Seite 15: Sz Root

    2D- und 3D- Parameterliste gewählt werden). (nur PosiTector RTR-3D Sonden) H (Standard) Durchschnittliche maximale Höhe von der Spitze zum Tal: der Abstand zwischen den Messöffnungen minus den 2 mil (50,8 um) nicht verformbare Folie. Wenn dies gewählt wird, kann eine optionale Linearisierung durchgeführt werden, indem man das Kontrollkästchen für die Linearisierung im Einstellungsmenü...

  • Seite 16: 3D Parameter

    (nur PosiTector RTR-3D Sonden) Sp Maximale Bereichsspitzenhöhe: die maximale Höhe im Auswertungsbereich in Bezug auf die mittlere Fläche. (nur PosiTector RTR-3D Sonden) Sq Effektivwert der Rauheit: der effektive Durchschnitt der gemessenen Höhenabweichungen aus der innerhalb des Auswertungsbereichs entnommenen mittleren Fläche.

  • Seite 17: Cut-Off Filter

    0,025 mm (Standard) 0,080 mm Cut-off Filter (nur PosiTector RTR-3D Sonden) Um die Analyse für eine spezifische Anwendung zu optimieren, können Filter auf das Rohbild angewendet werden, um unerwünschte Profileigenschaften zu eliminieren, bevor die 2D- und 3D-Parameter berechnet werden. Der kurzwellige Profilfilter dämpft Eigenschaften, die eine kürzere Wellenlänge als die gewählte Größe haben.
  • Seite 18 Die 2D-Parameter werden aus einer virtuellen „Spur“ über die Bildfläche berechnet. Standardmäßig liegt diese Spur in horizontaler X-Richtung, parallel zur langen Achse des Replicafilms. Diese Ausrichtung kann, wenn gewünscht, geändert werden: Horiz X (Horizontal X) (Standard) Vert Y (Vertikal Y) Diag XY (Diagonal XY) Diag YX (Diagonal YX) Page 16...

  • Seite 19: Verbindungen

    Verbindungen Verbindungseinstellungen ihres Gerätes. Schließen Sie das PosiTector mit dem mitgelieferten USB-C-Kabel an einen PC/Mac an, um auf gespeicherte Messwerte und Grafiken zuzugreifen und diese auszudrucken. Zum öffnen der gespeicherten Messwerte und Grafiken benötigen Sie lediglich einen Webbrowser oder Filer Explorer wie Windows Explorer oder Finder beim Mac oder Sie benutzen PosiSoft Desktop dazu.

  • Seite 20: Json Files

    HINWEIS: Im angeschlossenen Zustand erfolgt die Stromversorgung über das mitgelieferte USB-C-Kabel. Die Batterien werden in diesem Fall nicht entladen und das Gerät bleibt dauerhaft eingeschaltet. JSON Files Wenn JSON Files eingeschaltet ist (Standard), stehen JSON-Dateien per PosiSoft USB-Drive zur Verfügung. Die Dateien können in Datenbanken und kundenspezifische Softwareanwendungen importiert werden.
  • Seite 21 Um ein Software-Update durchzuführen, muss das Gerät mit dem einem Computer mit aktiver Internetverbindung verbunden sein, auf dem die Software PosiSoft Desktop ausgeführt wird. Siehe www.defelsko.com/update WARNUNG: Dass Messgerät führt nach einem Aktualisieren einen vollständigen Reset [Hard-Reset] durch. Dabei werden gespeicherte Messwerte aus dem Speicher gelöscht!

  • Seite 22: Hilfe

    Sie auf das (i) oder drücken Sie die (+)-Taste. Um auf dem neuesten Stand zu sein, führen Sie regelmäßig Updates Sie das Gerät durch. Ein PDF Dokument mit sämtlichen Informationen finden Sie unter www.defelsko.com/help Menü Schalten Sie das Gerät ein und drücken Sie die mittlere Navigationstaste, um ins Menü...

  • Seite 23: Ausschalten

    Ausschalten Um die Batterielaufzeit zu erhöhen, geht das Gerät nach 5 Minuten and enter Sleep Mode. Aus dem Standby startet das Gerät deutlich schneller, sehr praktisch, wenn Sie sich zwischen unterschiedlichen Teilen oder Orten hin- und her bewegen.Nach 4 Stunden Inaktivität schaltet es sich vollständig aus. Alternativ können Sie es manuell ausschalten, indem Sie „Ausschalten“...
