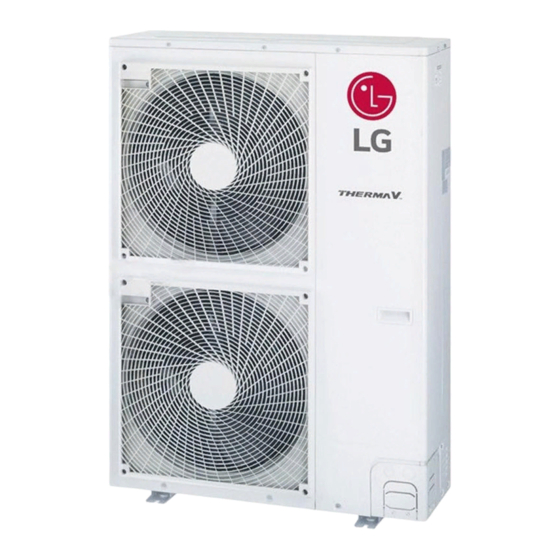

- Seite 1 KLIMAANLAGE AIR CONDITIONER Bitte lesen Sie diese Bedienungsanleitung vor dem Betrieb des Gerätes aufmerksam durch und bewahren Sie es zum späteren Nachschlagen auf. TYPE : (Luft-Wasser-Wärmepumpe) www.lg.com...
-
Seite 2: Inhaltsverzeichnis
Luft-Wasser-Wärmepumpe - Benutzerhandbuch INHALTSVERZEICHNIS FÜR IHRE UNTERLAGEN Sicherheitshinweise ......3 Notieren Sie hier die Modell- und Seriennummer des Gerätes: Einführung...........6 Modellnr.: Bedienungsanleitung ......8 Seriennr.: Diese Nummern finden Sie auf einem Etikett auf Bedienung des Thermostats ...24 der Seite jedes Gerätes. Wartung und Pflege......27 Name des Monteurs Purchased Date ■... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Bedieners oder anderer Personen sowie Sachschäden zu vermeiden, müssen die folgenden Anleitungen befolgt werden. ■ Ein unsachgemäßer Betrieb unter Missachtung der Anleitungen kann zu Verletzungen oder Beschädigungen führen. Die Schweregrade werden durch folgende Symbole gekennzeichnet. ACHTUNG Dieses Symbol bedeutet Lebensgefahr oder Gefahr von schweren Verletzungen. - Seite 4 Sicherheitshinweise Die Kabelanschlüsse innen und außen Verpackungsmaterialien sowie Schrauben, Das Netzteil darf nicht verschmutzt, müssen gut befestigt werden und die Nägel, Batterien oder defekte Teile müssen locker oder beschädigt sein. Nur dann Kabel sollten so verlegt werden, dass nach der Montage oder Wartung darf das Netzteil eingeschaltet werden.
- Seite 5 Sicherheitshinweise VORSICHT Das Gerät sollte von mindestens zwei Das Gerät nicht an einem Ort mit Das Gerät muss immer waagerecht Personen angehoben oder getragen direktem Seewind montieren (salzhaltige montiert werden. werden. Luft). • Ansonsten besteht Verletzungsgefahr. • Es besteht Korrosionsgefahr. •...
-
Seite 6: Einführung
Einführung Einführung Beispiel einer typischen Montage Wassere- Wasser- inlass auslass 1. Innengerät 2. Außengerät 3. Kältemittelrohr und Anschlusskabel 4. Wasserrohr 5. Erdungsleitung des Außengerätes zur Vermeidung von Stromschlägen. *Die Ausführungen der Geräte können je nach Modell, Leistung und Typ variieren. 6 Luft-Wasser-Wärmepumpe... - Seite 7 Einführung Bedienungsfeld 1. Anzeigefeld 8. Netzschalter 2. Tasten zur Temperatureinstellung 9. Funktionswahltaste 3. Ein-/Aus-Schalter für leisen Betrieb 10. Taste für Temperatureinstellung 4. Betriebswahltaste 11. Taste für Temperaturanzeige 5. Taste zum 12. Programmiertaste Aktivieren/Deaktivieren des 13. Taste Set/Clear Wasserheizers 6. ESC-Taste 7.
-
Seite 8: Bedienungsanleitung
Bedienungsanleitung Bedienungsanleitung Überwachungsinformationen ELEKTRISCHER ERHITZER SCHRITT EINS ELEKTRISCHER ERHITZER SCHRITT ZWEI Diese Symbole weisen darauf hin, dass der elektrische Zusatz-Erhitzer des Innengerätes in Betrieb ist. BRAUCHWASSERTANK-ERHITZER Dieses Symbol weist darauf hin, dass der elektrische Erhitzer des Brauchwassertanks in Betrieb ist. Dieses Symbol wird nicht angezeigt, wenn kein Brauchwassertank vorhanden ist. - Seite 9 Bedienungsanleitung ZENTRALSTEUERUNG Dieses Symbol weist darauf hin, dass das Gerät über die Zentralsteuerung betrieben wird. THERMOSTAT Dieses Symbol weist darauf hin, dass ein Thermostat angeschlossen ist. LEICHTE STORUNG Dieses Symbol weist auf eine leichte Störung hin. SCHWERWIEGENDE STORUNG Dieses Symbol weist auf eine schwerwiegende Störung hin. Benutzerhandbuch 9...
-
Seite 10: Moduswechsel
Bedienungsanleitung Moduswechsel Schalten Sie das Gerät ein und wählen Sie eine Betriebsart. Drücken Sie den Netzschalter, um das Gerät einzuschalten. Drücken Sie die Taste OPER MODE, um eine Betriebsart einzustellen. Kühlungsbetrieb Heizbetrieb Wetterabhängiger Betrieb Betriebsmodus • Kühlungsbetrieb - Dieses Gerät erzeugt Kaltwasser zur Unterboden- oder Ventilator-Luftkühlung. •... -
Seite 11: Wetterabhängiger Betrieb
Bedienungsanleitung Wetterabhängiger Betrieb Für einen möglichst Energie sparenden Betrieb mit höchstem Komfort wird die Temperatur nach der aktuellen Außentemperatur geregelt. Bei einem Abfall der Außentemperatur wird die Heizleistung im Haus automatisch erhöht, sodass die Raumtemperatur konstant gehalten wird. Sämtliche Einstellungen werden während der Inbetriebnahme vom Monteur vorgenommen und an die Eigenschaften des Standortes angepasst. -
Seite 12: Leiser Betrieb
Bedienungsanleitung Brauchwasser-Heizungsbetrieb Drücken Sie mehrmals die Taste View , um die Brauchwassertankheizung zu aktivieren. <Brauchwasserheizung deaktivieren> <Brauchwasserheizung aktivieren> Der Brauchwasser-Heizbetrieb ist nur bei eingeschaltetem Gerät möglich. Die Segmente der Anzeige leuchten während des Betriebs. <Brauchwasserheizung EIN> <Hinweis> • Diese Funktion ist nicht möglich, wenn kein Brauchwassertank vorhanden ist. •... -
Seite 13: Kindersicherung
Bedienungsanleitung Kindersicherung Mit Hilfe dieser Funktion wird eine Bedienung der Steuerung durch Kinder oder unbefugte Personen verhindert. Drücken Sie die Funktionswahltaste, um die Benutzereinstellungen aufzurufen. (Die Anzeige blinkt daraufhin) Drücken Sie zur Auswahl die Taste Set/Clear. Die Anzeige erlischt daraufhin. Bei aktivierter Kindersicherung werden die Symbole und 'CL' drei Sekunden lang... -
Seite 14: Schnelle Brauchwassertank-Heizung
Bedienungsanleitung Schnelle Brauchwassertank-Heizung Bei einem dringenden Bedarf an beheiztem Brauchwasser kann die schnelle Brauchwassertank- Heizung eingesetzt werden, um die Zeit bis zum Erreichen der Zieltemperatur des Brauchwassertanks verkürzt werden, indem der Schnell-Erhitzer aktiviert wird. Bei Erreichen der Zieltemperatur des Brauchwassertanks oder bei einem Abbruch durch den Bediener wird die schnelle Brauchwassertank-Heizung beendet. -
Seite 15: Fehlercodeanzeige
Bedienungsanleitung Fehlercodeanzeige Bei einem Fehler des Innengerätes wird der entsprechende Fehlercode auf dem Bedienungsfeld angezeigt. Leichte Störung Es wurde eine Störung im Innengerät festgestellt. Diese Störung ist in den meisten Fällen auf einen Sensorfehler zurückzuführen. Das Außengerät wird im Notfallbetrieb betrieben, der durch DIP-Schalter Nr. -
Seite 16: Einstellen Der Uhrzeit
Bedienungsanleitung Einstellen der Uhrzeit Die aktuelle Uhrzeit kann eingestellt werden. Halten Sie die Programmiertaste drei Sekunden lang gedrückt und wechseln Sie zur Uhrzeiteinstellung. Drücken Sie die Tasten Links und Rechts, um den aktuellen Tag einzustellen. Drücken Sie die Taste Ab, um zum Bereich AM/PM zu wechseln und die Einstellung vorzunehmen. -
Seite 17: Programmierung: Einfache Programmierung
Bedienungsanleitung Programmierung: Einfache Programmierung Die Einschaltzeit kann auf einfache Weise programmiert werden. (NUR im Bereitschaftsmodus möglich.) Drücken Sie die Programmiertaste, um den Programmierungsmodus aufzurufen. (Die Anzeige blinkt daraufhin) Drücken Sie die Tasten Auf und Ab, um die Uhrzeit zu programmieren. Drücken Sie nach Abschluss der Programmierung die Einstellung/Abbrechen-Taste. -
Seite 18: Programmierung: Programmierung Der Einschaltzeit
Bedienungsanleitung Programmierung: Programmierung der Einschaltzeit Mit Hilfe dieser Funktion kann das Gerät zu einer gewünschten Uhrzeit eingeschaltet werden. Drücken Sie die Programmiertaste, um den Programmierungsmodus aufzurufen. Drücken Sie diese Taste nochmals, um die Einstellung [Einschaltzeit] auszuwählen.(Die Anzeige blinkt daraufhin) Drücken Sie die Tasten Auf und Ab, um entweder AM oder PM auszuwählen. -
Seite 19: Programmierung: Programmierung Der Ausschaltzeit
Bedienungsanleitung Programmierung: Programmierung der Ausschaltzeit Mit Hilfe dieser Funktion kann das Gerät zu einer gewünschten Uhrzeit ausgeschaltet werden. Drücken Sie die Programmiertaste, um den Programmierungsmodus aufzurufen. Drücken Sie diese Taste nochmals, um die Einstellung [Ausschaltzeit] auszuwählen.(Die Anzeige blinkt daraufhin) Drücken Sie die Tasten Auf und Ab, um entweder AM oder PM auszuwählen. -
Seite 20: Programmierung: Wöchentliche Programmierung
Bedienungsanleitung Programmierung: Wöchentliche Programmierung Eine wöchentliche Programmierung ist nur bei korrekt eingestellter Uhrzeit möglich. Drücken Sie die Programmiertaste, um den Programmierungsmodus aufzurufen. Drücken Sie diese Taste nochmals, um die Einstellung [Wöchentliche Programmierung] auszuwählen. (Die Anzeige blinkt daraufhin) Drücken Sie die Tasten Links und Rechts, um den aktuellen Tag einzustellen. - Seite 21 Bedienungsanleitung Wiederholen Sie die Schritte 5 bis 7, um die Ausschaltzeit einzustellen. Die Einstellung erfolgt in gleicher Weise. Drücken Sie nach Abschluss der Programmierung die Einstellung/Abbrechen-Taste. Unter dem Tag der Programmierung leuchtet nun ein Unterstrich. Wiederholen Sie die Schritte 2 bis 10, um einen anderen Tag für die wöchentliche Programmierung auszuwählen.
-
Seite 22: Programmierung: Programmierung Von Feiertagen
Bedienungsanleitung Programmierung: Programmierung von Feiertagen Diese Funktion dient dazu, das Gerät an bestimmten Tagen automatisch abzuschalten. Drücken Sie die Programmiertaste, um den Programmierungsmodus aufzurufen. Drücken Sie diese Taste nochmals, um die Einstellung [Feiertag programmieren] auszuwählen.(Die Anzeige blinkt daraufhin) Drücken Sie die Tasten Links und Rechts, um den Feiertag einzustellen. - Seite 23 Bedienungsanleitung Programmierung: Betrieb der Brauchwassertank-Heizung und des Brauchwassertank-Erhitzers Mit Hilfe dieser Funktion kann ein Zeitplan für die Brauchwassertank-Heizung und den Brauchwassertank-Erhitzer programmiert werden Gerätes. Es können zwei Zeitpläne für die Brauchwassertank-Heizung und weitere zwei für den Brauchwassertank-Erhitzer programmiert werden. Die voreingestellten Programmnummern für die Brauchwassertank-Heizung lauten ʻ1ʼ...
-
Seite 24: Bedienung Des Thermostats
Bedienung des Thermostats Bei dem in diesem Kapitel häufig verwendeten Begriff "Thermostat" handelt es sich um ein Zubehörteil eines Drittherstellers. LG Electronics liefert keine Thermostate, diese sollten von einem Dritthersteller bezogen werden. Raumthermostate erleichtern die Steuerung der Temperatur. Um ein Thermostat optimal und richtig einzusetzen, enthält dieses Kapitel Hinweise zur Bedienung eines Thermostats. - Seite 25 Bedienung des Thermostats Im Notfall • Begriffserklärungen - Störung: eine Störung, durch die der Systembetrieb u. U. angehalten wird, der jedoch vorübergehend ohne professionelle Wartung mit Einschränkungen wieder aufgenommen werden kann. - Fehler: eine Störung, durch die der Systembetrieb u. U. angehalten wird, und der NUR nach einer professionellen Wartung wieder aufgenommen werden kann.
- Seite 26 Bedienung des Thermostats • Im Notfallbetrieb stehen folgende Funktionen zur Verfügung : Betrieb Ein/Aus Taste VIEW TEMP (*) Taste zur Einstellung der Temperatur (*) Aktivieren/Deaktivieren des Brauchwasserheizers (*) : Die vom fehlerhaften Sensor ermittelte Temperatur wird als ʻ- -ʼ angezeigt. (*) : Die eingestellte Temperatur dient nur zum Aktivieren und Deaktivieren des elektrischen Erhitzers verwendet.
-
Seite 27: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartungsarbeiten Um eine optimale Leistung des Gerätes zu gewährleisten sollten in regelmäßigen Abständen eine Reihe von Prüfungen und Wartungsarbeiten am Gerät und an den Anschlüssen vorgenommen werden, optimalerweise einmal jährlich. Diese Wartungsarbeiten müssen von einem zugelassenen Techniker vorgenommen werden. -
Seite 28: Tipps Zur Störungsbehebung! Sparen Sie Zeit Und Geld
Wartung und Pflege Tipps zur Störungsbehebung! Sparen Sie Zeit und Geld! Überprüfen Sie die folgenden Punkte, bevor Sie Reparatur- oder Wartungsdienste anfordern..Wenn die Störung weiterhin auftritt, wenden Sie sich an Ihren Händler. Störung Beschreibung • Ist Ihnen beim Timer-Betrieb ein Fehler unterlaufen? LWWP arbeitet nicht.
