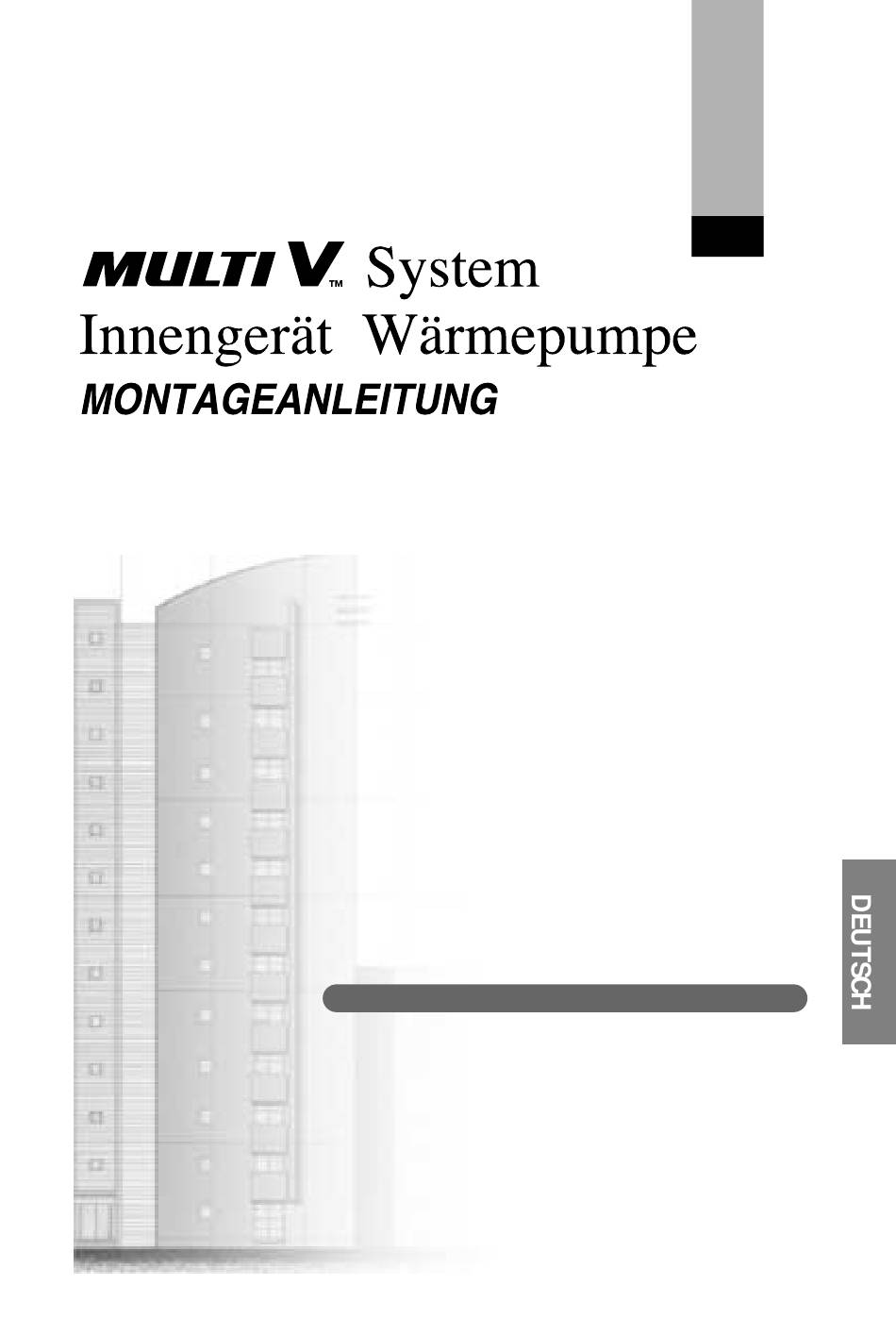

LG multi V SE Serie Montageanleitung
System innengerät wärmepumpe type: art cool mirror
Inhaltsverzeichnis
Quicklinks
Modell Nr: Reihe SE/S3
Type: ART COOL Mirror
WICHTIG
• Lesen Sie diese Anleitung vor der Montage des Gerätes
vollständig durch.
• Die Montage darf nur durch qualifiziertes Personal und muss
gemäß den nationalen Bestimmungen für elektrische
Anschlüsse erfolgen.
• Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum
späteren Gebrauch an einem sicheren Ort auf.
LG
Inhaltsverzeichnis
Verwandte Anleitungen für LG multi V SE Serie
Inhaltszusammenfassung für LG multi V SE Serie
- Seite 1 Modell Nr: Reihe SE/S3 Type: ART COOL Mirror WICHTIG • Lesen Sie diese Anleitung vor der Montage des Gerätes vollständig durch. • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. • Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren Gebrauch an einem sicheren Ort auf.
-
Seite 2: Inhaltsverzeichnis
Installation der Artcool Deluxe Inneneinheit INHALTSVERZEICHNIS Arbeitsvorgänge Benötigtes Werkzeug Arbeitsvorgänge Installationsteile ....3 Sicherheitshinweise.....4 Installation Installierungsplatte Füllstandsmesser Vier schraugen Typ "A" Schraubenzieher Auswahl des besten standorts Verbindungskabel Bohrmaschine ..........7 Kernbohrer Wasserwaage Rohrleitung Arbeitsweise..8 Leitungen: Gasseite Bördelgerätesatz Fiüssigkeitsseite Angegebene Isolierung Drehmementschlüssel Zusätzliche Abflußleitung Schraubenschlüssel Verlegung Kondensatleitung Innengerät......12... -
Seite 3: Installationsteile
Installationsteile Installationsteile Schraube 1 Schraube 2 Montageplatte Montageplatte Montageplatte Schraube 1 Schraube 2 Schrauben (A) und Kunststoffdübel Schrauben (A) und Kunststoffdübel Montageanleitung 3... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Benutzers oder anderer Personen sowie Sachbeschädigungen zu vermeiden, müssen die folgenden Anleitungen befolgt werden. Lesen Sie vor der Montage des Raum-Klimagerätes dieses Handbuch sorgfältig durch. Beachten Sie angegebene Vorsichtshinweise mit wichtigen sicherheitsrelevanten Informationen. Ein unsachgemäßer Betrieb bei Missachtung von Anleitungen führt zu Verletzungen oder Beschädigungen.Die Schweregrade werden durch folgende Symbole gekennzeichnet. - Seite 5 Sicherheitshinweise Netzkabel nicht verändern oder Das Klimagerät sollte bei extrem hoher Das Gerät vorsichtig auspacken und verlängern. Luftfeuchtigkeit oder bei geöffneten montieren. Türen/Fenstern nicht lange betrieben werden. • Es besteht Feuer- oder Stromschlaggefahr. • Feuchtigkeit könnte kondensieren und • Scharfe Kanten bergen Verletzungsgefahr. Möbel befeuchten oder beschädigen Besonders auf Gehäusekanten und Lamellen des Kondensators und...
- Seite 6 Sicherheitshinweise VORSICHT Installation Nach der Montage oder Reparatur des Ablassschlauch zum ordnungs- Das Gerät immer waagerecht mon- Gerätes immer auf Gaslecks (Kältemit- gemäßen Wasserabfluss montieren. tieren. tel) überprüfen. • Ein niedriger Kältemittelstand kann zum • Mangelhafte Verbindungen können • So werden Vibrationen oder Wasserlecks Ausfall des Gerätes führen.
-
Seite 7: Installation
Installation Installation Auswahl des besten Standorts • Es sollten sich keine Wärme- oder Dampfquellen in der Nähe der Einheit befinden. • Es sollten sich keine Hindernisse in der Luftzirkulation befinden. Mehr als 50 cm Mehr als 10 cm • Eine Position, an der die Luftzirkulation innerhalb des Raumes gut ist. -
Seite 8: Loch In Die Wand Bohren
Installation Loch in die Wand bohren • Bohren Sie eine 70 mm-Öffnung für die WAND Rohrleitungen mit einem Kernbohrer. Das Bohrloch Innen Außen sollte entweder auf der rechten oder linken Seite sein und leicht nach außen geneigt verlaufen. Rohrleitung Arbeitsweise Vorbereiten der Verrohrung und der Kondensatleitung 3. - Seite 9 Installation 5. Anschließen der Leitungen der Inneneinheit und Umwickeln Sie den Bereich des hinteren des Kondensatschlauchs an die Kondensatleitung. Rohrleitungsgehäuses mit Isolierband. Richten Sie die Achsen der Rohrleitungen aus, und ziehen Sie die Bördelmutter handfest an. Verrohrung Verbindungsleitung der Inneneinheit Mit Isolierband umwickeln Isolierband (breit)
- Seite 10 Installation 3. Stecken Sie das Anschlusskabel in die Rohrdurchmesser [Drehmoment] Inneneinheit. FLÜSSIGKEIT Schließen Sie nicht das Kabel an die Inneneinheit an. Ø12.7[5.5kg . m] Ø6.35[1.8kg . m] Machen Sie eine kleine Schlaufe mit Kabel, um Ø15.88[6.6kg . m] Ø9.52[4.2kg . m] den späteren Anschluss zu vereinfachen.
- Seite 11 Installation Binden Sie die Verrohrung und die Kondensatleitung mit Gewebeband in dem VORSICHT Bereich zusammen, in dem sie in den Abschnitt des hinteren Rohrleitungsgehäuses passen. Montageinformation Rohr (Sprit Klimagerät – Für linke Verrohrung) Kondensatschlauch Isolierband • Guter Fall (schmal) Für linke Verrohrung nachfolgende Anweisungen beachten. Auf die Oberseite der Klemme drücken.
-
Seite 12: Verlegung Kondensatleitung Innengerät
Installation Verlegung Kondensatleitung Innengerät VORSICHT 1. Entfernen Sie das Frontpaneel des Gehäuses der Inneneinheit, um das Frontpaneel der • Schlechter Fall Inneneinheit zu entfernen. Das Biegen des oberen Teils von rechts nach links Stellen Sie die Richtung der waagerechten könnte Beschädigungen verursachen. Lamellen von Hand ein. -
Seite 13: Verkabelung
Installation Verkabelung Schließen Sie die Kabel einzeln an die Klemmen der Hauptplatine, entsprechend des Anschlusses der Außeneinheit, an. • Vergewissern Sie sich, dass die Farben der Kabel der Außeneinheit und die Klemmennummer dieselben sind wie jene der Inneneinheit. Anschlusskabel Anschlussleiste innen Anschlussleiste außen 1(L) 2(N) -
Seite 14: Montage Der Fernbedienung
Installation Montage der Fernbedienung BEFESTIGUNG AN EINER WAND EINLEGEN DER BATTERIEN 1. Nehmen Sie die Batterieklappe von der • Es dürfen keine wiederaufladbaren Fernbedienung ab. Batterien verwendet werden, da sie sich • Schieben Sie die Abdeckung in von normalen Batterien in Form, Pfeilrichtung. -
Seite 15: Installation Der Fernbedienung
Installation Installation der Fernbedienung • Obwohl sich der Raumtemperaturfühler innerhalb der Inneneinheit befindet, sollte die Fernbedienung an einem Ort montiert werden, der nicht direkten Sonnenlicht und hoher Luftfeuchtigkeit ausgesetzt ist. Installation der Fernbedienung • Wählen Sie eine Spritzwasser geschützte Position. •... -
Seite 16: Alternativer Betrieb
Installation Alternativer Betrieb 1) System mit zwei Thermistoren (1) Öffnen Sie die hintere Abdeckung der Kabelfernbedienung, um den Modus einzustellen. (2) Wählen Sie eine der drei verfügbaren Modi. • Stellung 1: Raumtemperatursensor Schiebeschalter für 2 Thermistoren Die Raumtemperatur wird durch den Thermistor des R13H R12H OP5R16H... - Seite 17 P/No.: 3828A20873F Printed in Korea After reading this manual, keep it in a place easily accessible to the user for future reference.
