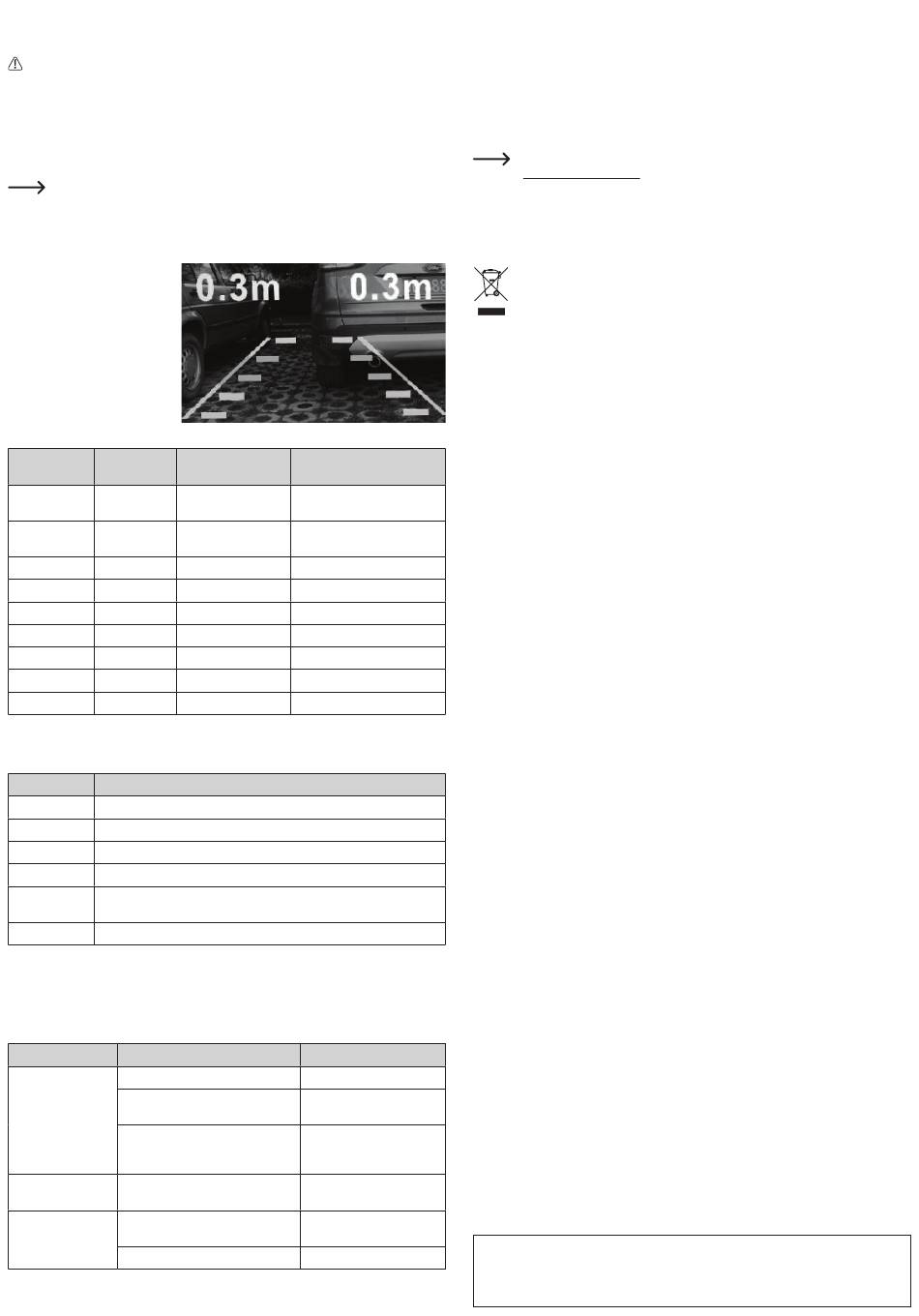

c) Émetteur
1. Retirez la plaque d'immatriculation existante (gardez les vis dans un endroit sûr pour plus tard).
2. Trouvez une ouverture qui mène à l'intérieur du véhicule.
Important : Si vous percez un trou, utilisez la bague d'étanchéité pour éviter les infiltrations d'eau.
3. Dirigez les fils à l'intérieur du véhicule et connectez :
- l'émetteur sans fil
- le module de haut-parleur.
4. Fixez la plaque d'immatriculation et le support à l'aide des vis retirées.
5. Branchez les fils de l'émetteur.
6. Immobilisez l'émetteur et le module de haut-parleur à l'aide d'un adhésif.
Inclinez la caméra pour obtenir les meilleurs résultats.
d) Récepteur (moniteur)
1. Fixez le moniteur au tableau de bord à l'aide d'un adhésif.
2. Branchez la fiche électrique à la prise de courant auxiliaire du véhicule.
3. Le moniteur s'allume lorsque l'ali-
mentation électrique du véhicule
est en marche.
Fonctionnement
• Lorsque la marche arrière est
engagée, la caméra arrière
s'allume et transmet une image au
moniteur.
• L'image comprend des guides de
stationnement codés par couleur et
des informations sur les distances.
• Les alertes seront émises par le haut-parleur.
Zone de
Distance (m)
sécurité
>2 Sécurisé
1,6 - 2 Sécurisé
1,2 - 1,5 Alarme
1,0 - 1,1 Alarme
0,8 - 0,9 Alarme
0,6 - 0,7 Alarme
0,5 Danger
0,3 - 0,4 Danger
<0,3 Danger
Réglage du moniteur
1. appuyez sur MENU pour naviguer entre les éléments de menu suivants :
Élément Description
Brightness Augmenter/baisser
Contrast Augmenter/baisser
Saturation Augmenter/baisser
Zoom 16:9 ou 4:3
Anglais (par défaut), allemand, français, italien, espagnol, portugais, néerlandais,
Language
russe, chinois, japonais, biélorusse, polonais, turc
Reset Rétablir les paramètres par défaut.
2. Appuyez sur +/- pour ajuster la valeur de l'élément sélectionné.
3. Appuyez sur MENU pour enregistrer et passer au point suivant du menu, ou attendez 5 secondes pour
enregistrer automatiquement et quitter les paramètres.
Dépannage
Erreur Causes possibles
La marche arrière n'est pas engagée
La prise auxiliaire n'est pas alimentée
Le système d'assistan-
en énergie
ce au stationnement ne
se met pas en marche.
Câblage incorrect, fusible défectueux
Le haut-parleur ne Le volume du haut-parleur est en
produit pas de son position Off
Le moniteur indique
Erreur du programme
une distance incorrecte
et est erratique.
Les capteurs sont encrassés
Distance/lignes de stationne-
Alarme sonore
ment
L'appareil ne produit pas
de son
L'appareil ne produit pas
de son
●-----●-----
●----●----
●---●--- Jaune
●--●--
Jaune
●-●- Rouge
●●● Rouge
●●● Rouge STOP
Suggestion
Engagez la marche arrière
Contrôlez l'alimentation
électrique.
Vérifiez toutes les connexions
et le fusible qui commande
l'alimentation électrique
Réglez le haut-parleur sur Lo
ou Hi
Désengager, puis réengager la
marche arrière (réinitialisation)
Nettoyer les capteurs
Entretien et nettoyage
• N'utilisez pas de produits de nettoyage abrasifs, d'alcool à friction ou d'autre produit chimique ; ceux-ci
risqueraient d'abîmer le boîtier et de causer des dysfonctionnements.
• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.
• Utilisez un chiffon humide pour les endroits très sales.
Déclaration de conformité (DOC)
Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, déclare par la présente que ce produit
est conforme à la directive 2014/53/UE.
Le texte intégral de la déclaration de conformité UE est disponible via le lien suivant :
www.conrad.com/downloads
Sélectionnez une langue en cliquant sur le drapeau correspondant puis saisissez le numéro de
commande du produit dans le champ de recherche pour pouvoir télécharger la déclaration de
conformité UE sous format PDF.
Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec
les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales
en vigueur.
Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.
Caractéristiques techniques
a) Capteur de stationnement
Tension/courant d'entrée ...................... 12 V/CC, 470 mA
Plage de fonctionnement ...................... 10,5 - 16 V/CC
Indice de protection .............................. IP67 (module de caméra et de capteur uniquement)
Distance de détection ........................... 0,3 - 2,0 m
Fréquence ultrasonore ......................... 40 kHz
Caméras ............................................... 1
Capteurs ............................................... 2
Vert
Capteur d'images ................................. CMOS
Nombre total de pixels .......................... 720 x 480
Vert
Résolution ............................................. 700 lignes TV
Éclairage ............................................... 0,1 lux min.
Vert
Système TV .......................................... PAL (par défaut), NTSC (fil coupé)
Vert Angle de la caméra ............................... 90°
Angle du système de capteurs ............. 110°
Conditions de fonctionnement/
stockage ............................................... -20 à +70 ºC, 0 à 95 % HR (sans condensation)
Dimensions (l x h x p) ........................... 522 x 135 x 36 mm (cadre de plaque d'immatriculation)
Poids ..................................................... 325 g (caméra et capteur)
b) Sonnerie
Niveau sonore ...................................... 100 dB max.
Câble .................................................... 3,1 m
Sonnerie ............................................... 51 x 38 x 22,5 mm
Poids ..................................................... 59 g
c) Moniteur (récepteur)
Taille ..................................................... 10,92 cm (4,3 pouces)
Résolution ............................................. 480 x 272 px
Câble .................................................... env 1,9 m
Conditions de fonctionnement/
stockage ............................................... -20 à +70 ºC, 0 à 95 % HR (sans condensation)
Dimensions ........................................... 117 x 77 x 27,5 mm
Poids ..................................................... 146 g avec fiche allume-cigare
d) Émetteur
Tension nominale .................................. 12 V/CC
Fréquence sans fil ................................ 2,414 - 2,468 GHz
Puissance de transmission : ................. 9,312 dBm
Distance de transmission ..................... 8 m
Longueur du câble ................................ env. 97 cm
Dimensions ........................................... 58 x 35,5 x 15,5 mm
Poids ..................................................... 37 g (émetteur)
Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne
(www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie,
microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de
l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
Copyright 2020 by Conrad Electronic SE. *2267604_v1_0920_02_dh_m_fr
