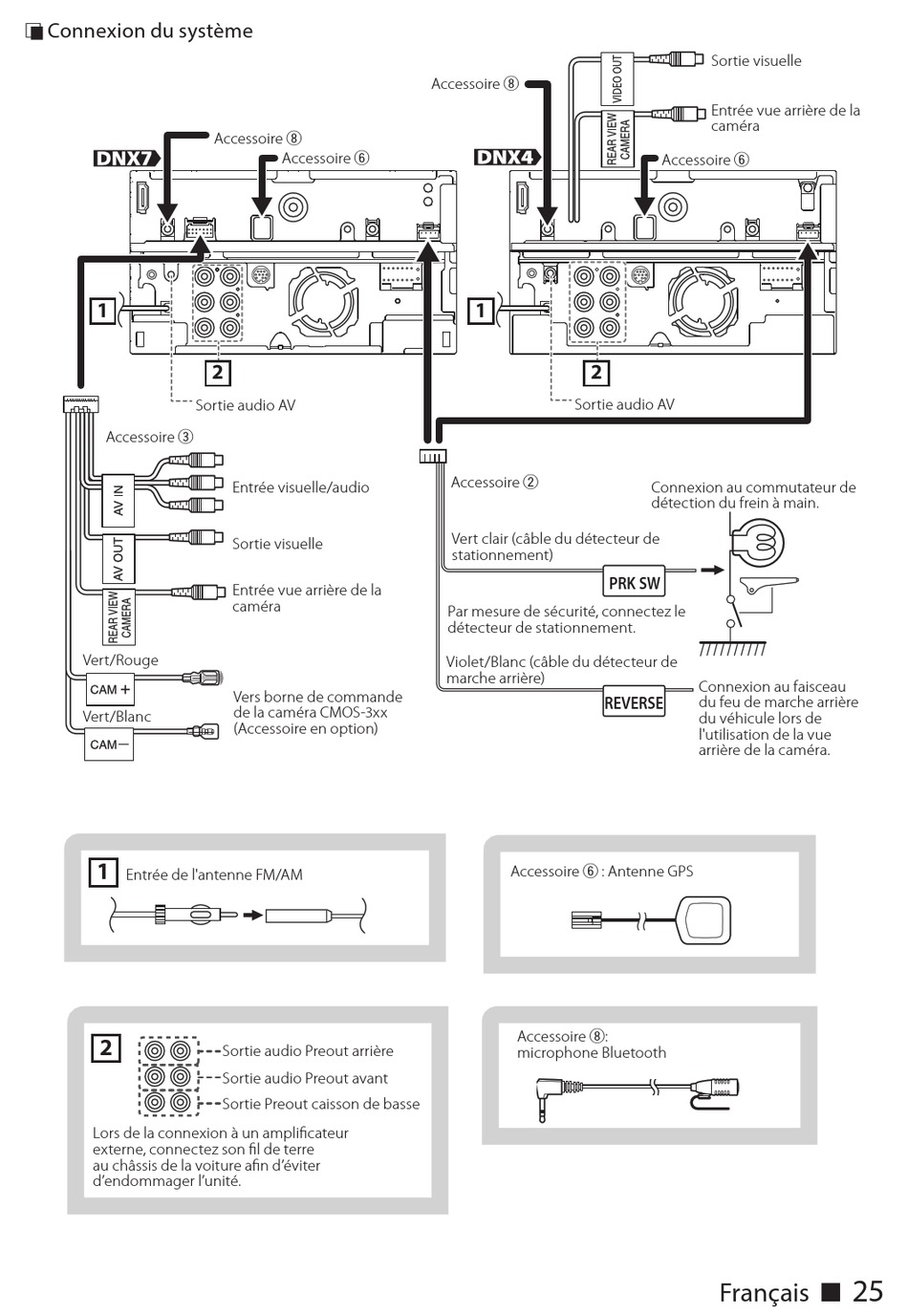

Ñ Connexion du système
1
Sortie audio AV
Accessoire 3
Vert/Rouge
Vert/Blanc
1
Entrée de l'antenne FM/AM
2
Lors de la connexion à un amplificateur
externe, connectez son fil de terre
au châssis de la voiture afin d'éviter
d'endommager l'unité.
Accessoire 8
Accessoire 6
2
Entrée visuelle/audio
Sortie visuelle
Entrée vue arrière de la
caméra
Vers borne de commande
de la caméra CMOS-3xx
(Accessoire en option)
Sortie audio Preout arrière
Sortie audio Preout avant
Sortie Preout caisson de basse
Accessoire 8
1
2
Sortie audio AV
Accessoire 2
Vert clair (câble du détecteur de
stationnement)
Par mesure de sécurité, connectez le
détecteur de stationnement.
Violet/Blanc (câble du détecteur de
marche arrière)
Accessoire 6 : Antenne GPS
Accessoire 8:
microphone Bluetooth
Sortie visuelle
Entrée vue arrière de la
caméra
Accessoire 6
Connexion au commutateur de
détection du frein à main.
PRK SW
Connexion au faisceau
REVERSE
du feu de marche arrière
du véhicule lors de
l'utilisation de la vue
arrière de la caméra.
