ΕΓΚΑΤΑΣΤΑΣΗ
Χαράξτε στον τοίχο:
• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται
για την εγκατάσταση του απορροφητήρα.
• μια οριζόντια γραμμή σε απόσταση τουλάχιστον 788 mm πάνω από την επιφάνεια των εστιών.
• Σημειώστε ένα σημείο (1) στην οριζόντια γραμμή και σε απόσταση 164 mm στα δεξιά της κατακόρυφης
γραμμής αναφοράς.
• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασμα.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς (2) σε απόσταση 140 mm από την κατακόρυφη
γραμμή αναφοράς, και 540 mm πάνω από την επιφάνεια των εστιών.
• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασμα.
• Ανοίξτε οπές Φ 12 mm στα σημεία (1).
• Ανοίξτε οπές Φ 8 mm στα σημεία (2).
• Τοποθετήστε τα ούπα με το στήριγμα 11a στις οπές (1) και βιδώστε.
• Τοποθετήστε ένα ούπα 11 στις οπές (2).
Για εγκατάσταση με διακοσμητική καμινάδα: (Προαιρετικά)
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από το ανώτερο
σημείο, ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση X mm κάτω από το πρώτο στήριγμα (X =
ύψος πάνω καμινάδας του εξοπλισμού), ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη
γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Ανοίξτε οπές Φ 8 mm στα σημεία αυτά.
• Τοποθετήστε τα ούπα 11 στις οπές.
• Στερεώστε τα στηρίγματα χρησιμοποιώντας τις βίδες 12a (4,2 x 44,4) του εξοπλισμού.
GR
Downloaded from www.Manualslib.com

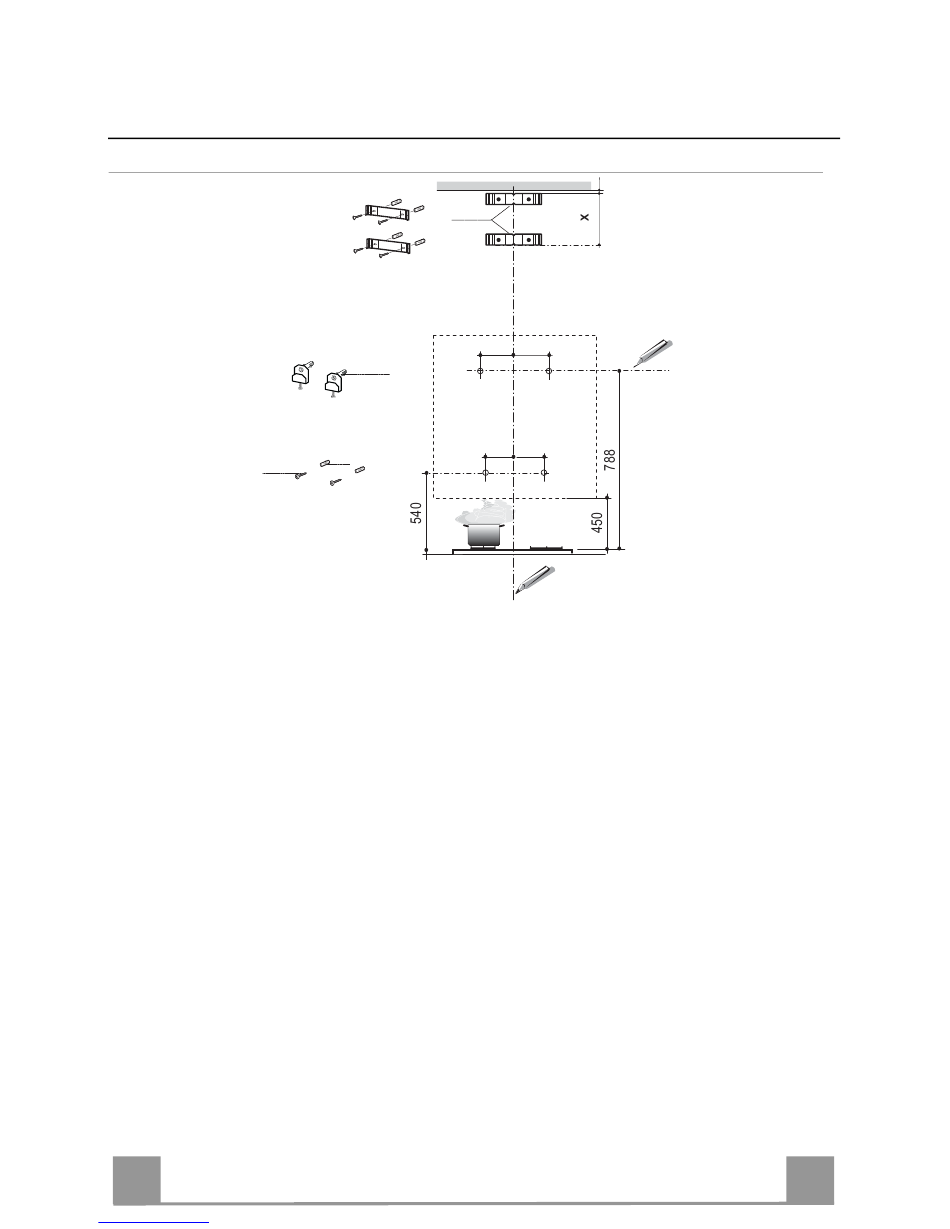

Διάτρηση τοίχου και στερέωση στηριγμάτων
