Anschlüss In Abluftversion; Anschluss In Umluftversion - Roroshetta Vero Bedienungsanleitung

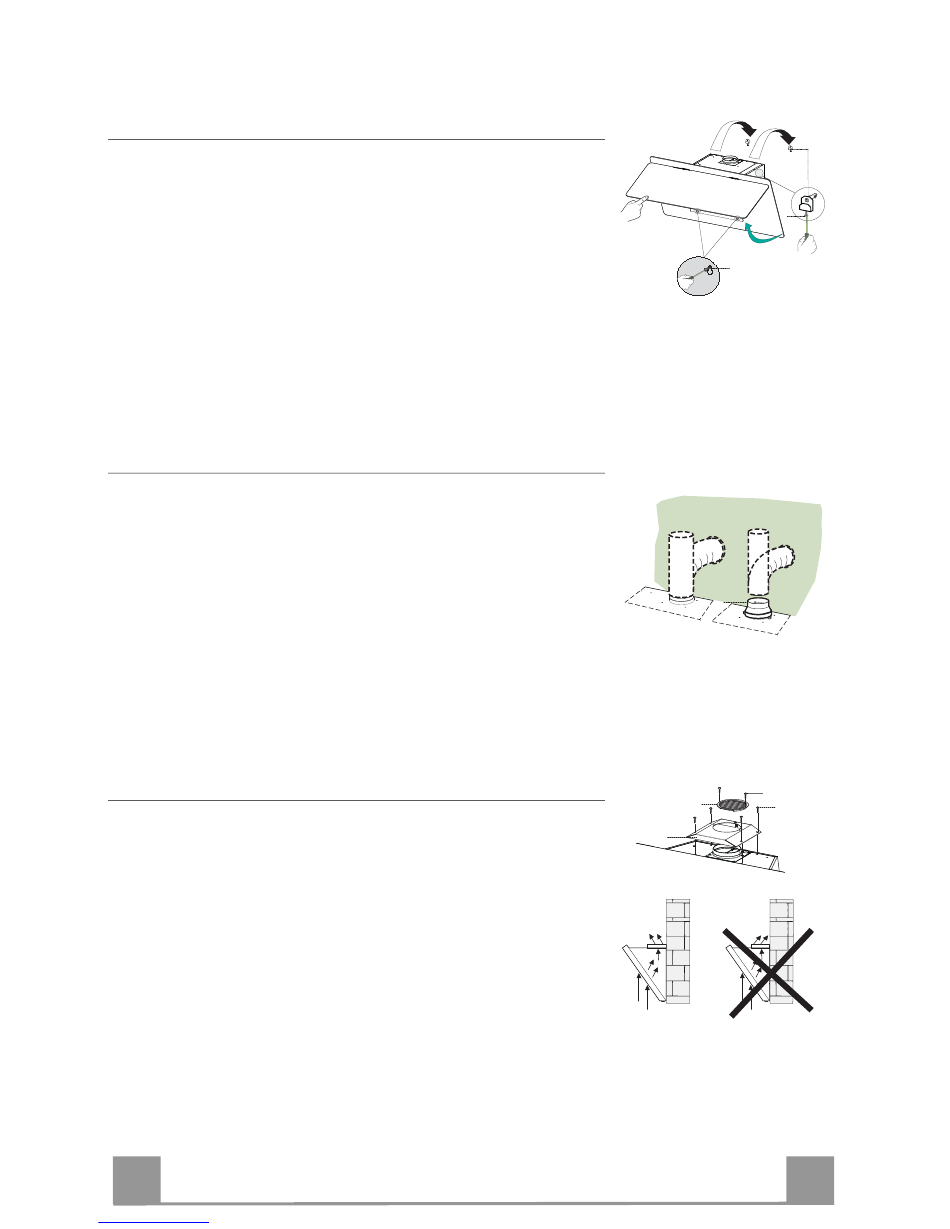

• Die Klappen öffnen/ Die Klappe öffnen (siehe Abschnitt Öffnung Pa-
nel).
• Die Fettfilter an den speziellen Griffen herausziehen.
• Die beiden Schrauben Vr der Bügel 11a auf den Hubbeginn regulie-
ren.
• Den Haubenkörper an den 2 Bügeln 11a einhaken.
• Vom Haubeninneren her den Haubenkörper mit Hilfe der Schrauben
Vr ausrichten.
• Die Sicherungsschraube 12a einschrauben.
• Die Klappen wieder verschließen/ Die Klappe öffnen.
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels
Rohr oder Schlauch (ø 150 oder 120 mm) an die Außenrohrleitung ange-
schlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9
am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderli-
che Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
Für die Installation in Umluftversion muss das optionale Kit „Aktivkohle-
Filtereinsatz" erworben werden.
• Den Filterdeckel am Luftausgang mit den vier Schrauben 12c (2,9 x
6,5) fixieren.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12d
(2,9 x 9,5) beim Austritt der rückzuführenden Luft fixieren.
