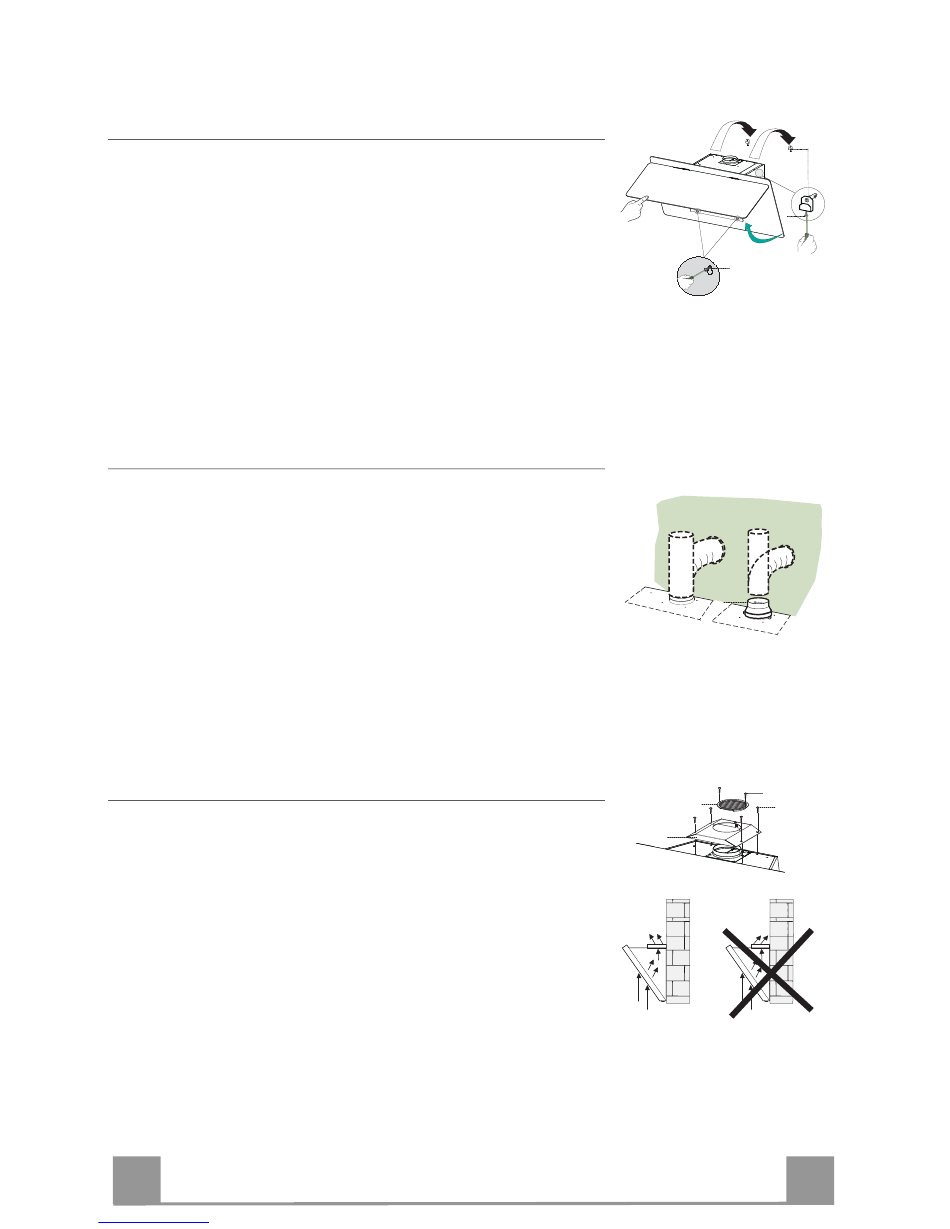

• Abrir las puertas/la puerta (ver sección del Panel de Apertura)
• Quitar los Filtros antigrasa operando en las manijas específicas.
• Regular los dos tornillos Vr, de las bridas 11a, al inicio de la carrera.
• Enganchar el cuerpo de la campana a las 2 bridas 11a.
Desde el interior del cuerpo de la campana operar en los tornillos Vr
para nivelar el Cuerpo de la Campana.
• Atornillar el tornillo de seguridad 12a.
• Cerrar las puertas/ la puerta.
Para la instalación de la versión aspirante, conectar la campana al tubo de
salida mediante un tubo rígido o flexible de ø150 o 120 mm, a discreción
del instalador.
• Para la conexión con el tubo de ø120 mm, introducir la brida de reduc-
ción 9 en la salida del cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este material no se propor-
ciona en dotación.
• Quitar los filtros antiolor al carbón activo.
En la instalación en Versión Filtrante hay que comprar el kit Cartucho al
carbón activado.
• Atornillar la tapa filtrante en la salida del aire, usando cuatro tornillos
12c (2,9 x 6,5).
• Fijar la rejilla de dirección 8 en la salida del aire reciclado mediante los
2 tornillos 12d (2,9 x 9,5) en dotación.
ES
Downloaded from www.Manualslib.com
Montaje Cuerpo Campana
Conexiones
SALIDA DEL AIRE VERSIÓN ASPIRANTE
SALIDA DEL AIRE VERSIÓN FILTRANTE
manuals search engine
11a
Vr
12a
ø 120
ø 150
9
12d
8
12c
16
