Roroshetta Vero Bedienungsanleitung Seite 17

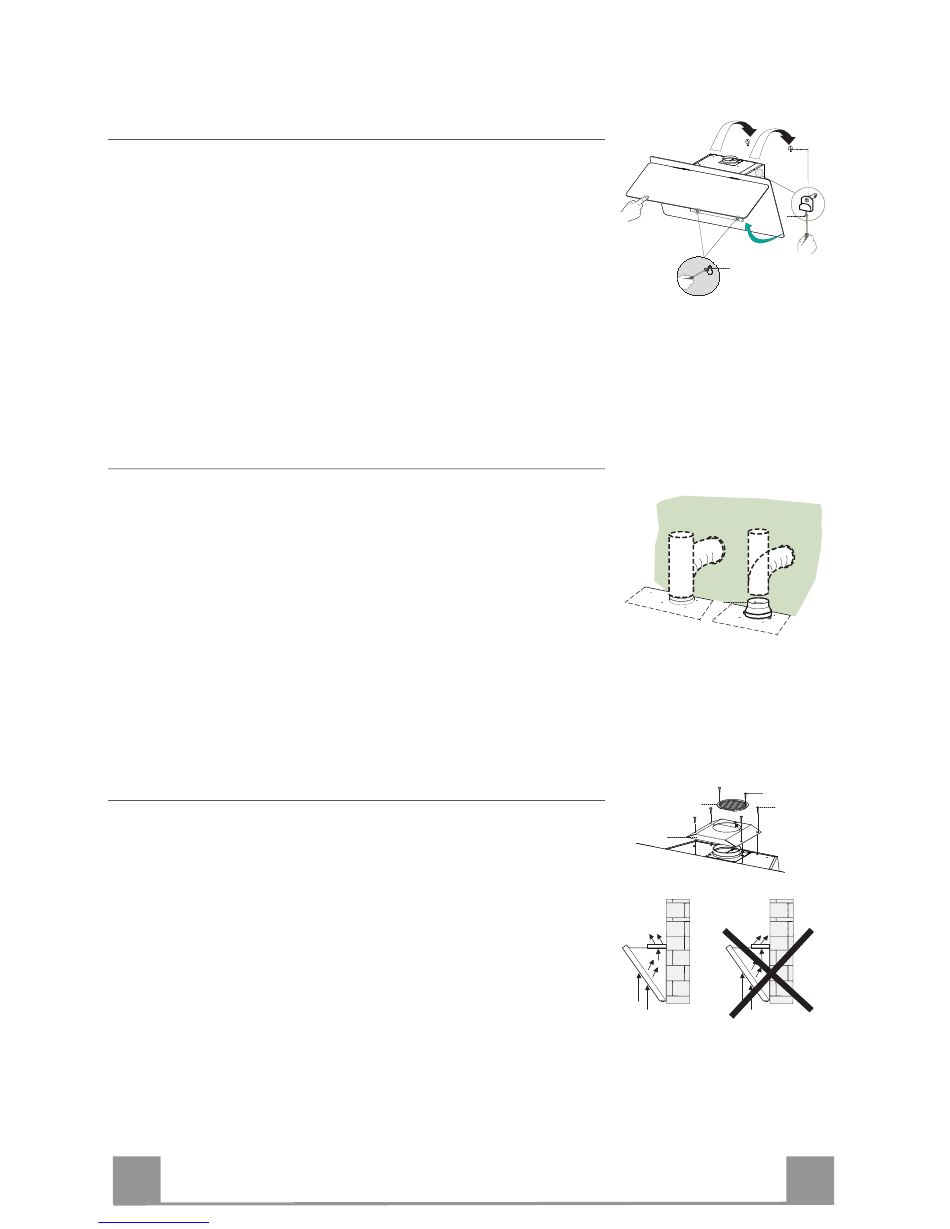

• Ouvrir les portes/la porte (Regard paragraphe Ouverture Panels).
• Retirer les Filtres à graisse en agissant sur les poignées appropriées.
• Placer les deux vis Vr, sur les équerres 11a sans les visser.
• Accrocher le corps de hotte aux 2 barres 11a.
• Agir sur les vis Vr de l'intérieur du corps de hotte pour en régler le
niveau.
• Visser les vis de sécurité 12a.
• Refermer les portes/la porte.
En cas d'installation en version aspirante, brancher la hotte à la tuyaute-
rie de sortie via un tube ri-gide ou flexible de ø 150 ou 120 mm, au
choix de l'installateur.
• En cas de branchement avec un tube de ø120 mm, insérer le flasque
de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est
pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.
Pour l'installation dans la Version Filtrante, il faut acheter le kit fourni
sur demande Cartouche au charbon actif.
• Visser le couvercle filtrant sur la sortie de l'air, en utilisant les quatre
vis 12c (2,9 x 6,5).
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis
12d (2,9 x 9,5) fournies avec l'appareil.
FR
Downloaded from www.Manualslib.com
Montage du corps de hotte
Branchements
SORTIE AIR VERSION ASPIRANTE
SORTIE AIR VERSION FILTRANTE
manuals search engine
11a
Vr
12a
ø 120
ø 150
9
12d
8
12c
