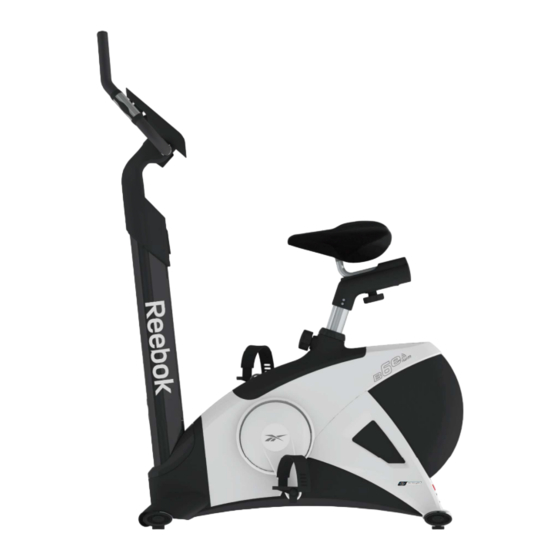

- Seite 1 Bike B6e-IWM USER MANUAL Reebok-B6e IWM-20120730 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, daß Sie sich für ein Reebok Fitnessgerät entschieden haben. Dieses Qualitätsprodukt ist für den Heimbereich konzipiert und nach der europäischen Norm EN 957-1/5 getestet. Bitte lesen Sie vor dem Aufbau und dem ersten Gebrauch zunächst sorgfältig diese Anleitung und bewahren Sie diese als Referenz und für den richtigen Umgang mit Ihrem Fitnessgerät auf.
- Seite 4 Fax: +43 (0) 1 283 51 35 99 Web: www.reebokfitness.de Hinweis Diese Gebrauchsanweisung dient nur zur Referenz für den Kunden. Reebok übernimmt keine Haftung für Fehler, die durch Übersetzung oder technische Änderungen des Produkts entstehen. Downloaded from www.Manualslib.com manuals search engine...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie diese Anweisung vor der Montage und vor der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für Ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes. Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf. - Seite 6 Produkt-Vorbereitung: Verwenden Sie nur geeignetes Werkzeug für die Montage und lassen Sie sich ggf. von einer zweiten Person helfen. • Produkt-Vorbereitung: Verwenden Sie nur die der Lieferung beigelegten Reebok Originalteile (siehe Check-Liste). • Produkt-Vorbereitung: Schrauben Sie vor dem Training alle verstellbaren Teile gut fest, um eine Lockerung während des Trainings zu vermeiden.
- Seite 19 Check List M8x45mm M4x15mm 14-15mm 13-15mm Downloaded from www.Manualslib.com manuals search engine...
- Seite 21 511-1x PUSH 519-1x Downloaded from www.Manualslib.com manuals search engine...
- Seite 22 112-2x Downloaded from www.Manualslib.com manuals search engine...
- Seite 23 811-1x 834-1x 804-1x Downloaded from www.Manualslib.com manuals search engine...
- Seite 24 833-3X Downloaded from www.Manualslib.com manuals search engine...
- Seite 25 833-3x 804-3x Downloaded from www.Manualslib.com manuals search engine...
- Seite 26 Transport Power / Stromanschluss Downloaded from www.Manualslib.com manuals search engine...
- Seite 27 Downloaded from www.Manualslib.com manuals search engine...
- Seite 28 IWM WEIGHT SCALE SET UP / Aufbau IWM Digitalwaage Downloaded from www.Manualslib.com manuals search engine...
-
Seite 29: Correct Use
Correct Use Proper Ergonomic Positioning: Please refer to the diagram to Richtige Sitzposition: Passen Sie für die richtige the left as indication of the proper training position. To obtain Sitzposition die Höhe des Lenkers und des Sattels this, please adjust the handlebar and saddle position to your entsprechend Ihrer Körpergröße an (siehe Bild). - Seite 30 Exploded view / Explosionszeichnung Downloaded from www.Manualslib.com manuals search engine...
- Seite 31 Spare Part List / Ersatzteilliste Part No. Part name Bezeichnung Qty. / Menge B6eIWM-101 Handle Bar Lenker B6eIWM-102 Upright upper Cover-rear Obere Abdeckung Vorderstütze – hinten B6eIWM-103 Upright upper Cover-front Obere Abdeckung Vorderstütze – vorn B6eIWM-104 Console Upright Vorderstütze B6eIWM-105 Console Housing-lower Computergehäuse Unterseite B6eIWM-106...
- Seite 32 Part No. Part name Bezeichnung Qty. / Menge B6eIWM-407 Left Side Chain Cover-Rear Seitengehäuse hinten links B6eIWM-408 Upright lower Cover Abdeckung Vorderstütze unten B6eIWM-409 Seat Post Plastic holder Plastikhalterung Sattelstange B6eIWM-410 Switch board plastic ring Plastikabdeckung Stromanschluss B6eIWM-411 Switch Board Stromanschluss Antriebsrad –...
- Seite 33 Part No. Part name Bezeichnung Qty. / Menge B6eIWM-822 Cup head screw M8X15 Halbrundschraube M8X15 B6eIWM-823 Washer Ø8X17X1.5 Unterlegscheibe Ø8X17X1.5 B6eIWM-824 Flang nut M10 Flanschmutter M10 B6eIWM-825 Washer Ø20X27X2 Unterlegscheibe Ø20X27X2 B6eIWM-826 Screw M6X10 Schraube M6X10 Flanschmutter M10X1.25 B6eIWM-827 Flang nut M10X1.25 B6eIWM-828 Thin nut M18 Flachmutter M18...
