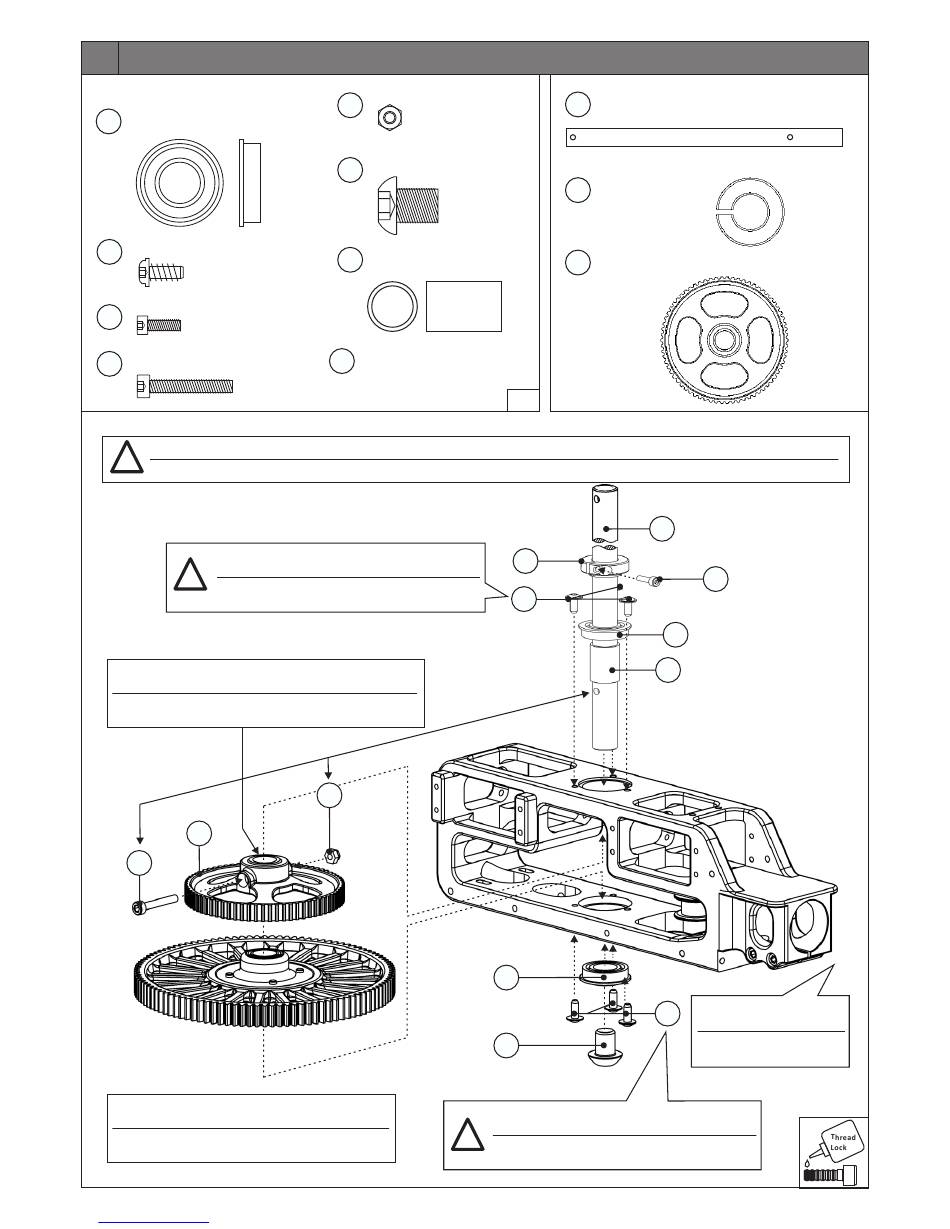

Heli-Professional REVOLUTION 500E BASIC Bauanleitung Und Handbuch Seite 6

5
Normteile/Standard Parts
10x19x5
24
3x7.5
Linsenkopf-Treibschraube
9
Hex Over-Head Self-Tapp. Screw
M2.5x8
25
M3x20
Schraube
17
Hex Socket Screw
!
Getriebeeinheit und Rotorwelle dürfen kein axiales Spiel im Rahmen haben. Der Rahmen hat deshalb eine gewölbte Formgebung!
Transmission and main shaft must not have axial clearance in the frame! The frame has therefore a curved shape!
Geben Sie etwas Öl auf die Innenfläche des Riemenrades,
um die Hauptrotorwelle leichter einschieben zu können.
Put a drop of oil onto the inner surface of the tail drive
pulley to insert the main shaft more easily.
17
Spreizen Sie den Rahmen etwas auseinander, um die
Getriebeeinheit leichter einlegen zu können.
Spread the frame a bit to insert the transmission
unit more easily.
Downloaded from www.Manualslib.com
18
Flanschlager 2x
Flanged Bearing
26
6x
27
Schraube 1x
Hex Socket Screw
1x
189
Schrauben erst NACH komplettem Zusammenbau
!
der Getriebeeinheit gleichmäßig anziehen!
Tighten screws equally AFTER the complete
assembly of the transmission unit!
18
30
manuals search engine
M3 Stopmutter 1x
Lock Nut
Flachkopfschraube
M8x10 1x
Flat-Head Hex Screw
10x12x18 Hülse 1x
Main Shaft Sleeve
Innensechskantschlüssel SW 5 1x
Hexagon Socket Wrenches SW 5
1:1
29
9
24
26
Schrauben erst NACH komplettem Zusammenbau
! der Getriebeeinheit gleichmäßig anziehen!
Tighten screws equally AFTER the complete
assembly of the transmission unit!
Hauptrotorwelle
28
Main Shaft
Klemmring
29
Clamping Ring
Heckriemenrad 70Z
30
Tail Drive Pulley 70T
28
25
24
27
Heckriemen zur besseren
9
Übersicht nicht abgebildet.
Tail drive belt for reasons
of clarity not depicted.
1x
1x
1x
