Heli-Professional REVOLUTION 500E BASIC Bauanleitung Und Handbuch Seite 16

18
7
19
7
Normteile/Standard Parts
3x7.5 Linsenkopf-Treibschraube
9
Hex Over-Head Self-Tapp. Screw
M3x35 Schraube
94
Hex Socket Screw
M3x10 Schraube
71
Hex Socket Screw
M3 Stopmutter
18
Lock Nut
Downloaded from www.Manualslib.com
95
1x
1x
2x
3x
1:1
95
18
manuals search engine

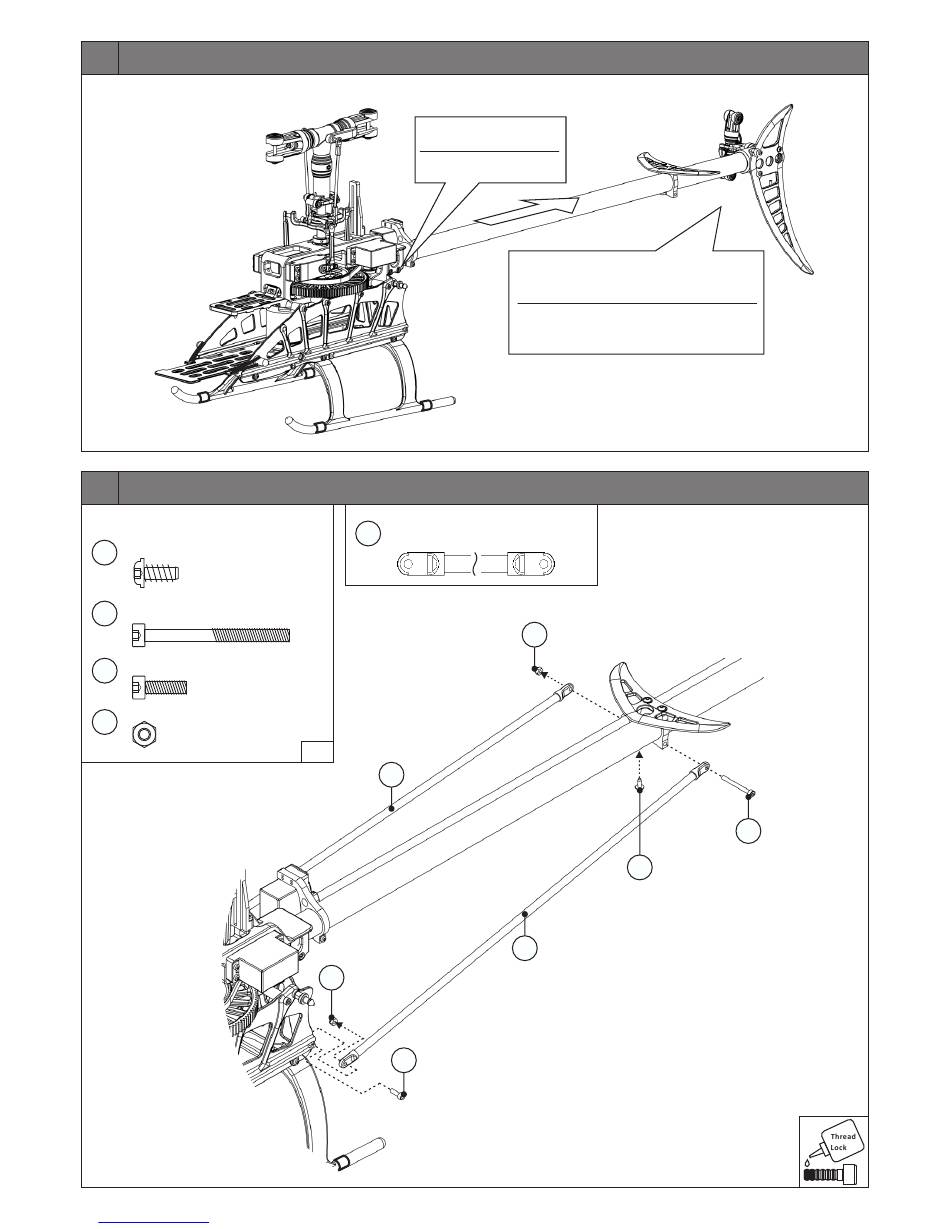

Endgültig festziehen wenn
Heckriemen gespannt!
Bolt finally together when
tail drive belt is tightened!
Heckriemen spannen: Riemen ist ausreichend
gespannt, wenn er im Heckrotorgehäuse max.
5 mm nach unten gedrückt werden kann!
Tighten tail drive belt: Belt is sufficiently
tightened when you can push it down max.
5 mm in the tail rotor housing!
Heckstrebe 2x
Tail Brace Tube
18
95
71
94
9
