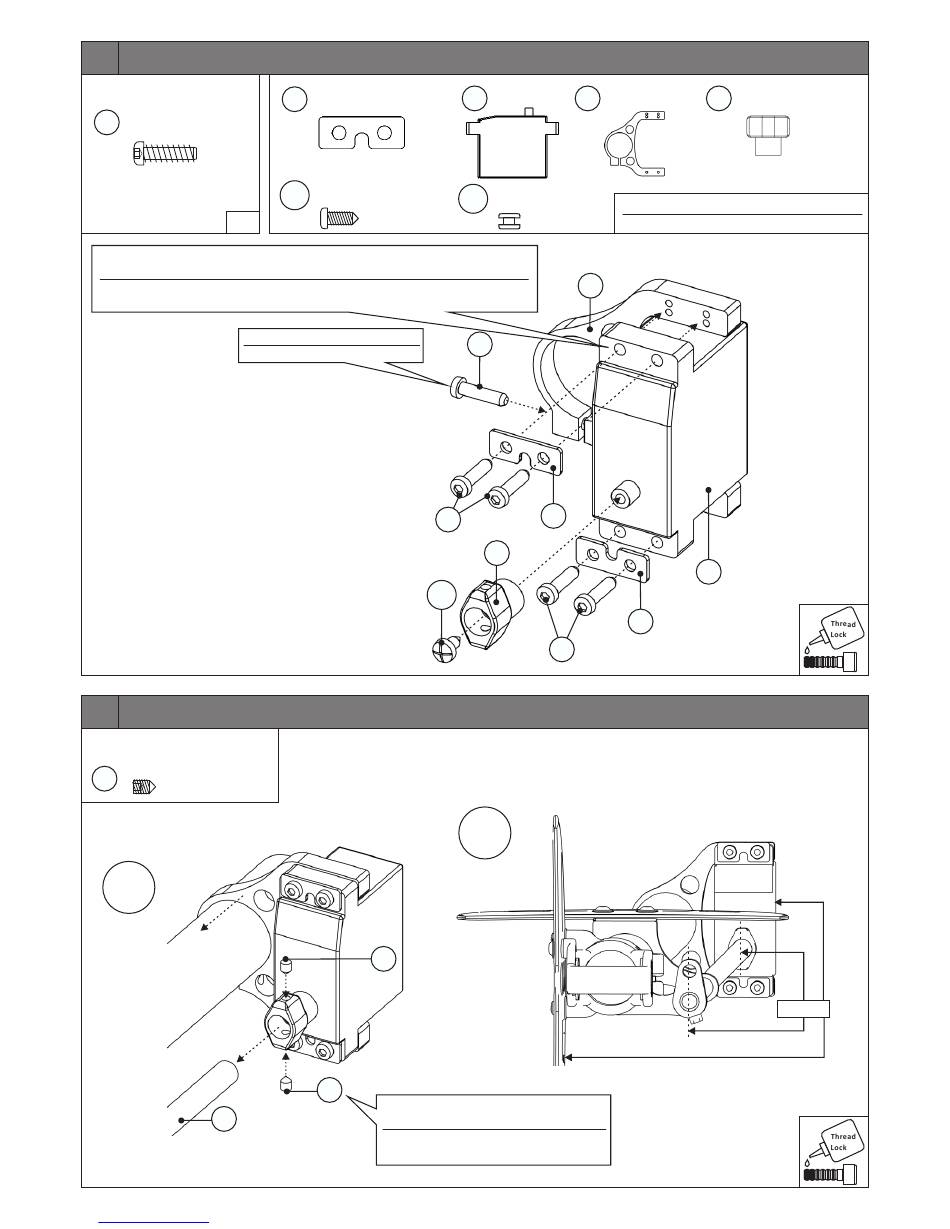

Heli-Professional REVOLUTION 500E BASIC Bauanleitung Und Handbuch Seite 14

15
7
Normteile/Standard Parts
3x12 Treibschraube
8
Self-Tapping Screw
Die bei den Servos enthaltenen Gummitüllen (40.2, nicht abgebildet) unbedingt in die
Servoaufnahmen einsetzen und Servos erst dann gemäß Zeichnung einbauen.
First insert the included rubber grommets (40.2, not depicted) into the servo sockets,
then mount the servos according to the drawing.
16
Normteile/Standard Parts
M3x4 Gewindestift, spitz
90
Set Screw, sharp
A
Downloaded from www.Manualslib.com
Servobefestigungsplatten
41
Servo Mounting Plates
5x
Servohebelschraube
40.1
Servo Horn Screw
1:1
Noch nicht endgültig festziehen!
Don't tighten yet!
2x
90
90
Erst beim Programmieren des Heckservos
85
endgültig festziehen!
Tighten finally when programming the tail
rotor servo!
manuals search engine
1x
2x Heckservo
87 88
Tail Servo
SX-3205 MG
1x
Gummitülle Servo 4x
40.2
Rubber Grommet Servo
88
8
41
8
89
40.1
8
B
1x
Heckservohalter Drehstabaufnahme
89
Tail Servo Holder Torque Tube Lever
Pos. 40.1 & 40.2 sind bei den Servos enthalten.
Pos. 40.1 & 40.2 come with the servos.
87
41
Parallel!
1x
