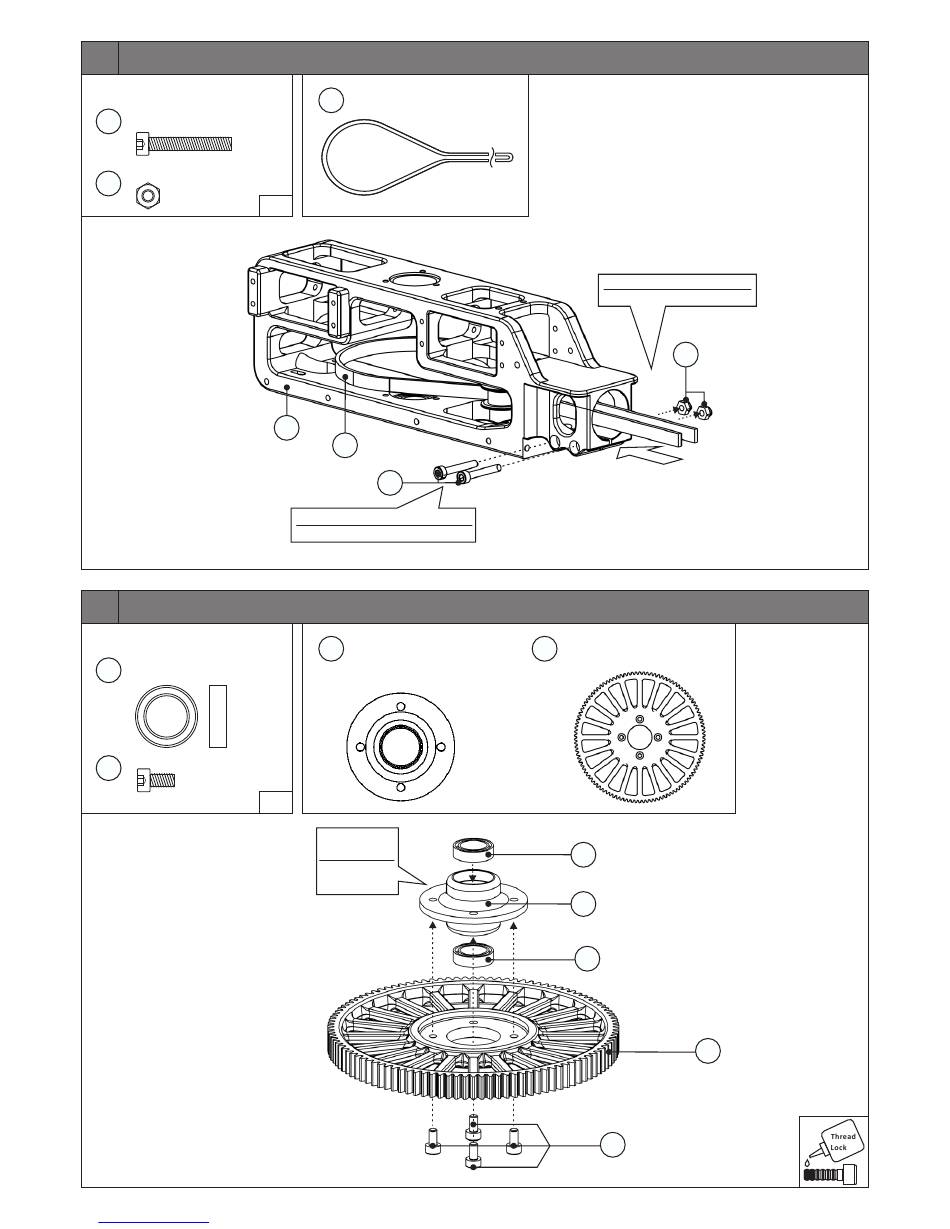

Heli-Professional REVOLUTION 500E BASIC Bauanleitung Und Handbuch Seite 5

3
Normteile/Standard Parts
M3x20 Schraube
17
Hex Socket Screw
M3 Stopmutter
18
Lock Nut
4
Normteile/Standard Parts
10x15x4
20
M3x6
21
Downloaded from www.Manualslib.com
Heckriemen
19
Tail Drive Belt
2x
2x
1:1
16
19
Noch nicht endgültig festziehen!
Don't tighten yet!
Freilaufnabe
22
Autorotation Hub
Kugellager 2x
Ball Bearing
Schraube 4x
Hex Socket Screw
1:1
Radius zeigt
nach oben!
Radius points
upwards!
manuals search engine
1x
17
1x
23
Heckriemen jetzt einfädeln!
Insert tail drive belt now!
18
1x
Hauptzahnrad 106Z
Main Drive Gear 106T
20
22
20
23
21
