Inhaltszusammenfassung für Sachtler Video 60 Plus EFP

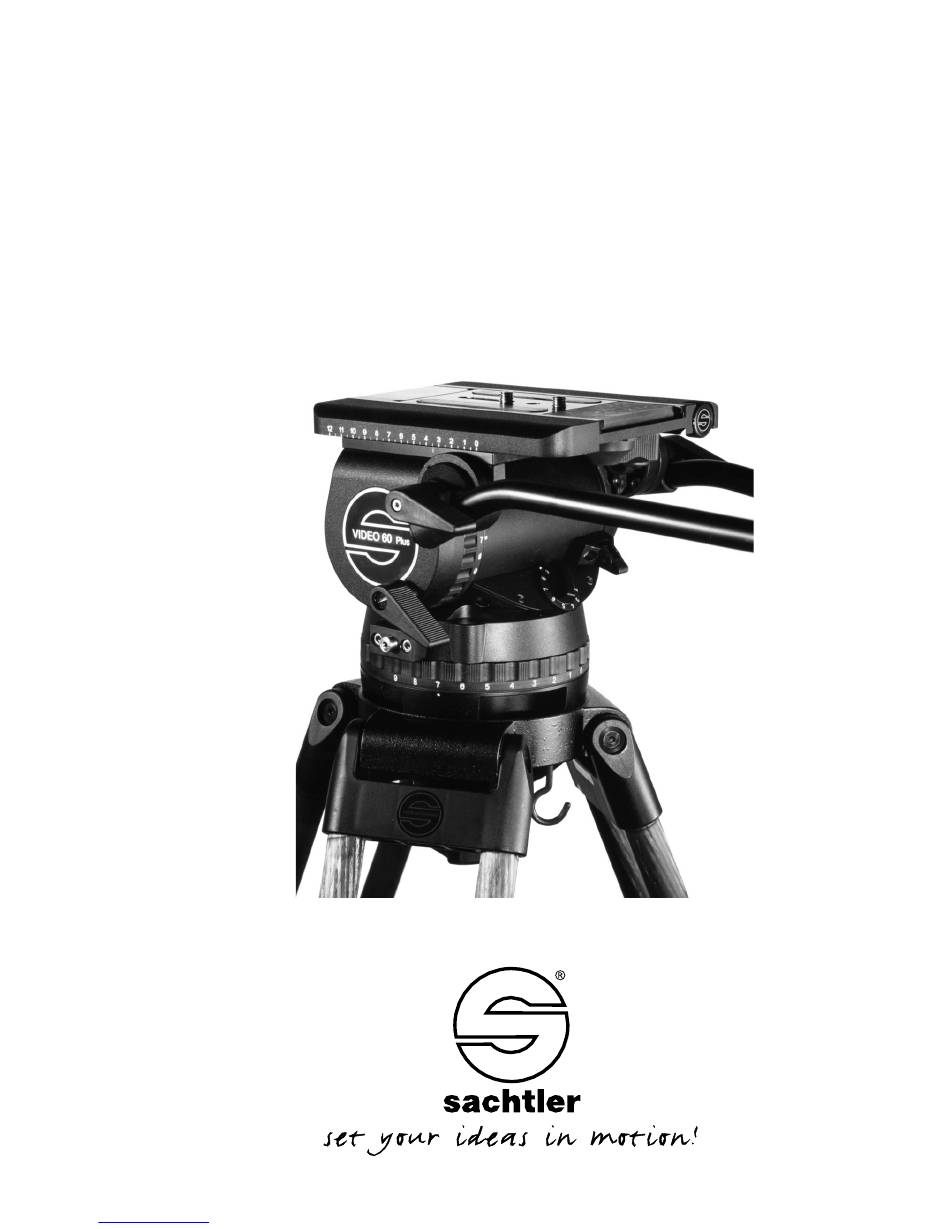

- Seite 1 Video 60 Plus EFP Bedienungsanleitung Manual Hydrokopf Fluid Head Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 © by sachtler. Alle Rechte vorbehalten / All rights reserved Version: 1.5/03/02 Ausgabedatum / Issue date: 03/02 Bestellnr. / Order no.: sko16t050a sachtler GmbH & Co. KG Gutenbergstrasse 5 Postfach / P.O.BOX 1648 D-85716 Unterschleissheim D-85706 Unterschleissheim Germany Germany Telefon: (+49) 89 32158200 Telefax: (+49) 89 32158227 E-Mail: contact@sachtler.de...
-
Seite 3: Inhaltsverzeichnis
Das Baukastensystem............9 5.1 Umbau des Video 60 Plus EFP auf V-Platte....10 5.2 Umbau der Schwenkarme mit Rosette ......10 5.3 Umbau des Video 60 Plus EFP auf Flachboden ..11 5.4 Umbau des Video 60 Plus EFP auf Mitchell ....11 Zubehör ................12 Garantie................12... -
Seite 5: Sicherheitshinweise
Video 60 Plus EFP Sicherheitshinweise ➪ Bei aufgesetzter Kamera darf die Klemmschale des Video 60 Plus EFP nur dann gelöst werden, wenn die Kamera mit Stativ gegen Umkippen gesichert wurde. ➪ Beim Einsetzen der Kameraplatte in den Video 60 Plus EFP die Finger nicht in den Bereich des Verriegelungshebels bringen, da dieser zurückspringt. -
Seite 6: Betrieb
Steuerring der Vertikaldämpfung Betrieb 3.1 Nivellieren des Hydrokopfes Der Video 60 Plus EFP verfügt über eine Libelle, um das Nivellieren zu erleichtern. Schließen Sie die Vertikalbremse des Video 60 Plus EFP und sichern Sie die Kamera mit einer Hand. Lösen Sie die Klemmschale des Hydrokopfes und richten Sie den Kopf so aus, daß... -
Seite 7: Entnehmen Der Kameraplatte
Durch kräftiges Antippen der Libelle wird die Beleuchtung aktiviert. Je nach Druckstärke leuchtet die Libelle bis zu 45 Sekunden. 3.2 Entnehmen der Kameraplatte Der Video 60 Plus EFP ist mit einem Touch & Go Kamera- Schnellverschluß ausgestattet. ➪ Fassen Sie die Kameraplatte mit der einen Hand. -
Seite 8: Entnehmen Der Kamera
➪ Drehen Sie den vertikalen Steuerring auf Position 0. ➪ Lösen Sie die Klemmung der Kamera-Balanceplatte Beim Video 60 Plus EFP wird dazu der vordere rote Hebel unterhalb der Balanceplatte nach links oben gezogen. - 4 - Downloaded from www.Manualslib.com... -
Seite 9: Einstellen Der Kamerabalance
Sichern Sie die Balanceplatte mit dem Klemmhebel (der Spindeltrieb ist selbsthemmend, die Klemmung dient zur Beseitigung von Spiel). Beim Video 60 Plus EFP wird dazu der vordere rote Hebel unterhalb der Balanceplatte nach rechts oben gezogen. Bitte beachten Sie: Falls es Ihnen nicht gelingt die Kamera zu zentrieren, schrauben Sie die Kameraplatte an eine andere Position der Stativadapterplatte. - Seite 10 Video 60 Plus EFP Bedienungsanleitung 3.6.1 Ab- bzw. Zuschalten der festeingestellten Ausgleichsfedern (sollte nur in Ausnahmesituationen durchgeführt werden) In der Position “1” des Drehknopfes des Gewichtsaus- gleiches, der sog. Grundstellung, sind 4 Gewichtsaus- gleichsfedern fest im Eingriff, d.h. man kann sie nicht unmittelbar abschalten.
-
Seite 11: Einstellen Der Dämpfung
Letzt sichern Sie die Balanceplatte wieder mit dem Klemmhebel 3.7 Einstellen der Dämpfung Die Video 60 Plus EFP verfügt horizontal und vertikal über je neun Dämpfungsstufen und eine Nullstellung. Durch Drehen an den Steuerringen wird die gewünschte Fluiddämpfung eingestellt. In der Nullstellung ist die Dämpfung völlig abgeschaltet. -
Seite 12: Bremsen
Vertikalbremse für vertikale Schwenks. Beide Bremsen können während der Aufnahme vibrationsfrei mit einer Hand betätigt werden. 3.9 Sucherlupenstütze Der Video 60 Plus EFP hat an seiner linken Seite eine Vorbereitung zur Montage eines Sucherlupen Stützsystemes. 3.10Austausch der Batterien Im Batteriefach befinden sich die handelsüblichen Standard... -
Seite 13: Abmessungen
200 mm 124 mm Das Baukastensystem Die Video 60 Plus EFP Köpfe sind modular aufgebaut. Nachfolgend beschriebene Modifikationen können selber durch- geführt werden. Um längere Umbauzeiten zu vermeiden, ist - wenn nicht anders beschrieben - ein Inbusschlüssel #4 das ein- zige benötigte Werkzeug. -
Seite 14: Umbau Des Video 60 Plus Efp Auf V-Förmige Keilplatte
Video 60 Plus EFP Bedienungsanleitung 5.1 Umbau des Video 60 Plus EFP auf V-förmige Keilplatte Mittels Inbusschlüssel #2 lösen Sie die 2 Schrauben der Spindelfixierung und entnehmen das Fixierklötzchen. Lösen die Klemmung der Balanceplatte (roten Hebel unter- halb der Balanceplatte nach links oben ziehen) Drehen Sie den Knopf des Spindeltriebs solange nach links bis sie die Balanceplatte entnehmen können. -
Seite 15: Umbau Des Video 60 Plus Efp Auf Flachboden
Sie können nun andere Schwenkarme verwenden. 5.3 Umbau des Video 60 Plus EFP auf Flachboden Stellen Sie den Video 60 Plus EFP auf den Kopf, sodaß die Unterseite sichtbar wird. Neben dem Mittelbolzen sehen Sie vier Inbusschrauben. Diese werden gelöst bis das ganze Adapterstück mit Bolzen entnommen werden kann. -
Seite 16: Zubehör
Video 60 Plus EFP Bedienungsanleitung Zubehör Teile aus dem Sachtler Zubehörprogramm in der Reihenfolge ihrer Erwähnung: Bezeichnung: Code nr.: Verwendung: Studioaufbau 6050 mit V-förmiger Keilplatte Rosette sko16b0548 mit Schwenkarmen # 3073 / 3074 Schwenkarm rechts 3073 ø 28,5 / 32 / 40 mm...
