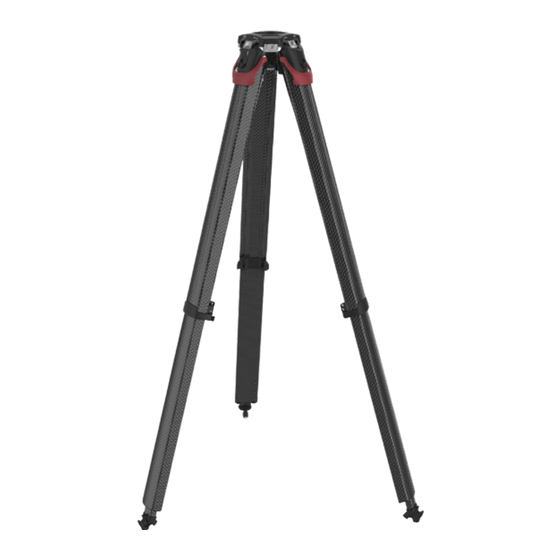

Inhaltszusammenfassung für Sachtler flowtech 75
- Seite 1 Bedienungsanleitung Stativ Art.-Nr. S2051-0001 S2052-0001 www.sachtler.com...
-
Seite 2: Haftungsausschluss
Alle anderen Marken und eingetragenen Warenzeichen sind Eigentum der jeweiligen Unternehmen. Herausgegeben von: Vitec Production Solutions Supports Technical Publications Department E-Mail: technical.publications@vitecgroup.com Weitere verfügbare Sprachen: EN. Für den Download besuchen Sie bitte www.sachtler.com/flowtech Bei Bedarf sind Video-Tutorials verfügbar. Weitere Informationen erhalten Sie unter support@vitecgroup.com. -
Seite 3: Inhaltsverzeichnis
Aufstellen des Stativs....... . . 6 Anbringen der Mittelspinne flowtech 75 ....7 Anbringen der Mittelspinne flowtech 100 . -
Seite 4: Sicherheit
Sicherheit Wichtige Hinweise zur sicheren Installation und Bedienung des Montage und Installation Produktes. Bitte lesen Sie diese Informationen vor Gebrauch des Produktes. Bitte lesen Sie diese Anleitung zu Ihrer eigenen WARNUNG! Die maximale Nutzlast darf nicht Sicherheit sorgfältig durch. Bedienen Sie das Produkt nicht, überschritten werden. -
Seite 5: Über Diese Bedienungsanleitung
Weise verwendet wird, die im Widerspruch zu dieser Bedienungsanleitung steht. • Das Stativgehäuse von Unbefugten geöffnet wird. Wir behalten uns das Recht vor, Änderungen am Produkt aufgrund technischer Neuerungen vorzunehmen. Erweiterte Garantie Bitte registrieren Sie sich unter www.sachtler.com, um die Garantielaufzeit zu verlängern. -
Seite 6: Bedienelemente
Bedienelemente Pos.-Nr. Beschreibung Verriegelungsschieber Verriegelungsknopf Doppelspike-Fuß Magnetschließe Schnellspannhebel Befestigungspunkt für Zubehör x 3 Zubehörhalterung... -
Seite 7: Optionales Zubehör
Optionales Zubehör Pos.-Nr. Beschreibung Art.-Nr. Gummifuß S2051-1070 Mittelspinne flowtech 75 S2054-1001 Mittelspinne flowtech 100 S2056- 0001 Zubehörhalterung S2051-1900 Tragegurt 8691 Tragegriff mit Sechskantschlüssel S2051-1057... -
Seite 8: Installation
Installation Aufstellen des Stativs Wenn die gewünschte Höhe eingestellt ist, legen Sie die Schnellspannhebel um, um die Beine zu arretieren. Die Beine sind mit Magnetverschlüssen gesichert. Klappen Sie die Beine nach außen, um die Verriegelung zu lösen. Hinweis! Dies kann auch in Anschluss an Schritt 3 erfolgen. WARNUNG! Die Beine sind nur dann ausreichend verriegelt, wenn die Schnellspannhebel vollständig Stellen Sie das Stativ auf den Boden. -
Seite 9: Anbringen Der Mittelspinne Flowtech 75
Installation Anbringen der Mittelspinne flowtech 75 Lösen Sie die Feststellschraube, damit die Spreizarme nach Bedarf ausfahren können. ACHTUNG! Stellen Sie sicher, dass die Bolzen vollständig in Ziehen Sie die Feststellschraube an, sobald sich die Stativbeine die Aufnahmebohrungen des Stativs einrasten. Eine unsach- in der richtigen Stellung befinden. -
Seite 10: Anbringen Der Mittelspinne Flowtech 100
Installation Anbringen der Mittelspinne flowtech 100 flowtech 100 Verstellen der Mittelspinne Halten Sie die Verriegelungstaste am Spreizarm gedrückt ACHTUNG! Stellen Sie sicher, dass die Bolzen vollständig in (siehe unten). die Aufnahmebohrungen des Stativs einrasten. Eine unsach- Ziehen Sie den inneren Arm auf die gewünschte Länge aus gemäße Montage kann zu Schäden an der Ausrüstung führen. - Seite 11 Installation Die Mittelspinne hat 4 Rastpositionen bei 50°, 40°, 30° und 0°. Drehen Sie die Schraubkappe gegen den Uhrzeigersinn, um die Spreizarme auf die gewünschte Stellung zu öffnen. Die Arme rasten in den einzelnen Positionen spürbar ein. 50° 40° 30° 0°...
-
Seite 12: Verriegelung Des Stativs Ohne Mittelspinne
Installation Verwendung ohne Mittelspinne Verriegelung des Stativs ohne Mittelspinne Wenn der Verriegelungsschieber nach oben geschoben ist, ist er in der EIN-Stellung. Das Stativ kann ohne Mittelspinne auf drei verschiedenen Positionen eingerastet werden. Verriegelungsschieber in eingerasteter (EIN) Stellung. Das Stativ hat 3 Feststellpositionen bei 20°, 46° und 72°. (Bein stoppt an voreingestellten Stellungen) 46°... -
Seite 13: Aufklappen Der Stativbeine
Installation Aufklappen der Stativbeine Der Winkel kann für jedes Bein unabhängig eingestellt Die erste Position bei 20° ist wahrscheinlich die am häufigsten werden. verwendete Position. Drücken Sie den Verriegelungsknopf ein, um die Verriegelung Lösen Sie die Verriegelung, um die Beine auf 46° 72°aufzuklappen. zu aktivieren. - Seite 14 Installation Klappen Sie das Bein weiter auf, bis es in der 46°-Position einrastet. Klappen Sie das Bein über die 20°-Stellung hinaus auf. Aktivieren Sie die Verriegelung, indem Sie auf den Verriegelungsknopf drücken. 46° Wiederholen Sie die Schritte für die 72°-Position. 72°...
-
Seite 15: Alternative Verriegelungsmethode
Installation Alternative Verriegelungsmethode WARNUNG! Einklemmgefahr für Finger. Achten Sie darauf, bei der Handhabung des Stativs keine Finger Eine alternative Verriegelungsmethode besteht darin, die Scharnier- verriegelung zu lösen und das Bein vollständig auf 90° aufzuklappen. einzuklemmen. Klappen Sie das Bein nach innen. Wenn das Bein die Verriege- lungspunkte erreicht, rasten sie mit einem hörbaren Klick ein. -
Seite 16: Einklappen Der Stativbeine
Installation Zubehör Anbringen der mitgelieferten Zubehörhalterung Einklappen der Stativbeine Das Stativ besitzt drei Befestigungspunkte für Zubehör. Die Beine können mit oder ohne aktivierte Verriegelung Diese können verwendet werden, um die mitgelieferte eingeschoben werden. Zubehörhalterung, den optionalen Griff oder einen Magic Vergewissern Sie sich, dass die Stativbeine vollständig Arm usw. -
Seite 17: Anbringen Des Optionalen Tragegurtes
Zubehör Anbringen der optionalen Gummifüße Anbringen des optionalen Tragegurtes Setzen Sie den Gummifuß zwischen den Spikes auf. Achten Sie Montieren Sie die Zubehörhalterung wie im vorherigen Abschnitt auf die richtige Ausrichtung der Füße. Die Markierung „OUTSIDE“ beschrieben: „Anbringen der mitgelieferten Zubehörhalterung“. muss dabei nach außen zeigen. -
Seite 18: Anbringen Des Optionalen Tragegriffs (S2051-1057)
Zubehör Wartung Reinigung Anbringen des Tragegriffs (S2051-1057) Anleitung zum Anbringen des Griffs an einem der Zubehör-Befesti- gungspunkte. Bei Bedarf sind Video-Tutorials verfügbar. Weitere Informationen erhalten Sie unter Heben Sie die Gummiabdeckung mit dem Fingernagel oder einem support@vitecgroup.com. kleinen Schraubendreher von der Oberseite des Griffes ab, um die (vor- installierte) Befestigungsschraube und den Abstandshalter freizulegen. -
Seite 19: Reinigung Der Scharnierverriegelung
Wartung Reinigung der Scharnierverriegelung Ziehen Sie den Verriege- lungsknopf heraus. Die Scharnierverriegelung ist so konstruiert, dass Sand oder andere Fremd- körper aus dem Verschlussmechanismus entfernt werden können. Betätigen Sie den Verriegelungsknopf und den Verriegelungsschieber mehrmals und entfernen Sie dabei den Schmutz durch Pusten/Druckluft, bis der Mechanismus reibungslos funktioniert. -
Seite 20: Überprüfung Der Klemmkraft
(66 lbs) Bei einer durchschnittlichen Belastung von 20 – 30 kg (44 – 20 cm 66 lbs) für flowtech 75 oder 30 – (7,9 Zoll) 40 kg (66 – 88 lbs) für flowtech 100, sollte das Bein ausgefahren bleiben. Nach erfolgter Nachstellung muss die Klemmkraft 20 cm nochmals überprüft und der Vorgang, falls erforderlich,... -
Seite 21: Mm Stativ
Technische Spezifikationen 75 mm 100 mm 75 mm 100 mm Stativ Stativ Stativ Stativ 75 MLS 100 MLS Maximale Betriebshöhe Kugelschale 75 mm 100 mm Mit Mittelspinne 157 cm 155 cm (MLS) (61,81 Zoll) (61,00 Zoll) 75 MLS 100 MLS Minimale Betriebshöhe 20 kg 30 kg... - Seite 24 Veröffentlichung Nr. S2051-4984/0 www.sachtler.com...
